Πρότυπο: FD-61MN

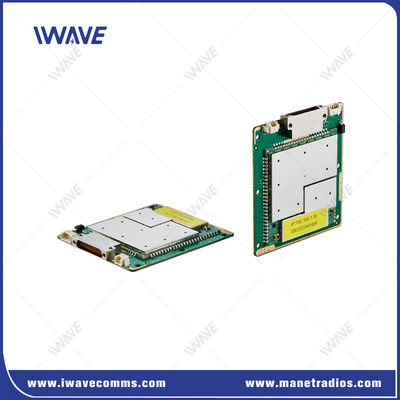

FD-61MN Ασύρματος IP MESH Ethernet & Full Duplex TTL Serial Data Link

Εισαγωγή

ΗFD-61MNείναι μια εξαιρετικά ευπροσάρμοστη, μικροσκοπική μονάδα μετάδοσης δεδομένων ιδανική για συστήματα μη επανδρωμένων οχημάτων, προσφέροντας σταθερή ασύρματη επικοινωνία μεγάλης εμβέλειας με ισχυρά χαρακτηριστικά κατά των παρεμβολών.Η ικανότητά του να σχηματίζει και να θεραπεύει δίκτυα από μόνο του το καθιστά ιδανικό για δυναμικά περιβάλλοντα όπως σμήνη UAV ή στόλους ρομπότ..

Βασικά χαρακτηριστικά:

• Το FD-61MN είναι ένα προϊόν ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE βασισμένο σε ώριμο chipset SOC, το οποίο είναι ένα ραδιόφωνο IP MESH που προσφέρει πλήρη διπλή TCPIP / UDP δεδομένα και έλεγχο επικοινωνίας δεδομένων TTL.

• Το FD-61MN είναι σχεδιασμένο με βάση το πρότυπο ασύρματης επικοινωνίας TD-LTE.

• Παροχή ασύρματης σύνδεσης επικοινωνίας HD βίντεο, δεδομένων και δεδομένων σειριακού ελέγχου με βάση το IP

• Τεχνολογία αυτόματης αλλαγής συχνότητας (FHSS) και προσαρμοστική διαμόρφωση για την καταπολέμηση παρεμβολών.

• Χτίζει ένα συνεχώς προσαρμοζόμενο αυτοσχηματιζόμενο και αυτοθεραπευτικό δίκτυο πλέγματος, το οποίο επιτρέπει στους κόμβους να ενταχθούν ή να αποχωρήσουν ανά πάσα στιγμή,με μια μοναδική αποκεντρωμένη αρχιτεκτονική που παρέχει συνέχεια ακόμα και όταν ένας ή περισσότεροι κόμβοι χάνονται.

Εφαρμογές:

• Αντιπαρακωλύσεις

Χρησιμοποιεί ταλάντευση συχνότητας, προσαρμοστική διαμόρφωση, προσαρμοστική ισχύ μετάδοσης ραδιοσυχνοτήτων και δρομολόγηση MANET για να εξασφαλίσει τη συνδεσιμότητα σε δυσμενείς συνθήκες.

• Τρεις θύρες Ethernet

Πολυδιάστατη ΣυνδεσιμότηταΥποστηρίζει σύνδεση με διάφορες συσκευές δεδομένων, συμπεριλαμβανομένων των φωτογραφικών μηχανών, των ενσωματωμένων υπολογιστών και των αισθητήρων.

• Διασύνδεση Plug-in αεροπορικής χρήσης υψηλού επιπέδου

J30JZ συνδέσεις:Χρειάζεται ελάχιστο χώρο εγκατάστασης.Ελαφρύ βάρος και αξιόπιστο: εξασφαλίζει σταθερή και αξιόπιστη επικοινωνία με καλή ηλεκτρομαγνητική ασπίδα και αντοχή σε πρόσκρουση.Προσαρμόσιμες συνδέσεις: Διαμορφώσιμες πινές και πρίζες για την κάλυψη διαφόρων απαιτήσεων σύνδεσης και επικοινωνίας.

Διάταξη συχνότητας
1.4Ghz	1427.9-1447.9MHz
800 MHz	806-826MHz
2.4Ghz	2401.5-2481.5 MHz
Ασύρματα
Τρόπος επικοινωνίας	Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση
Τρόπος μετάδοσης	Πλήρη διπλή
Λειτουργία δικτύου	Αυτοθεραπεία	Αυτοπροσαρμογή, αυτοοργάνωση, αυτοδιαμόρφωση, αυτοσυντήρηση
	Δυναμική διαδρομή	Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο
Έλεγχος δικτύου	Εποπτεία από το κράτος	Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης
Διαχείριση συστήματος	WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά
Επαναδιαβίβαση	Α1	Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει
	L2	Επαναμεταδόσεις HARQ

Ευαισθησία του δέκτη			Ευαισθησία ((BLER≤3%)
2.4GHz	20 MHz	-99dBm	1.4Ghz	10MHz	-91dBm ((10Mbps)
	10 MHz	-103 dBm		10MHz	-96dBm ((5Mbps)
	5 MHz	-104 dBm		5MHz	-82dBm ((10Mbps)
	3 MHz	-106 dBm		5MHz	- 91dBm ((5Mbps)
1.4GHz	20 MHz	-100 dBm		3MHz	-86dBm ((5Mbps)
	10 MHz	-103 dBm		3MHz	-97dBm ((2Mbps)
	5 MHz	-104 dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106 dBm	800 MHz	10MHz	-91dBm ((10Mbps)
800 MHz	20 MHz	-100 dBm		10MHz	-97dBm ((5Mbps)
	10 MHz	-103 dBm		5MHz	-84dBm ((10Mbps)
	5 MHz	-104 dBm		5MHz	-94dBm ((5Mbps)
	3 MHz	-106 dBm		3MHz	-87dBm ((5Mbps)
				3MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

ΕΝΤΕΡΦΑΣΕΣ

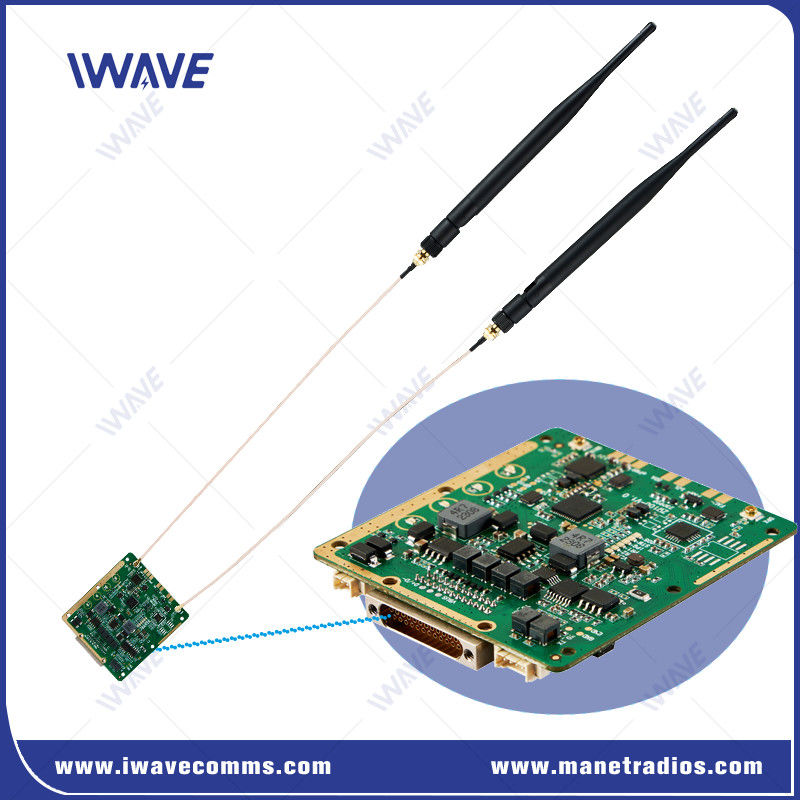

RF	2 x IPX
Ethernet	3xEthernet
Σειριακή θύρα	3x SERIAL PORT
Εισφορά ισχύος	2*Εισφορά ισχύος (εναλλακτική επιλογή)

Μηχανική
Θερμοκρασία	-40°C~+80°C
Βάρος	26 γραμμάρια
Διάσταση	60*55*5,7mm
Σταθερότητα	MTBF≥10000hr
