| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-7800 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | Τ/Τ |

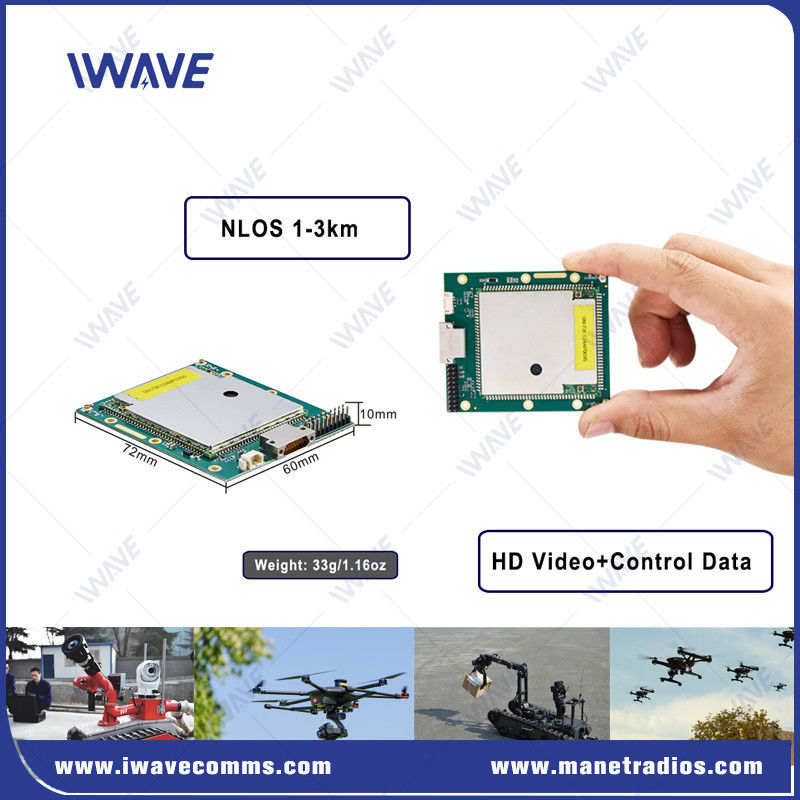

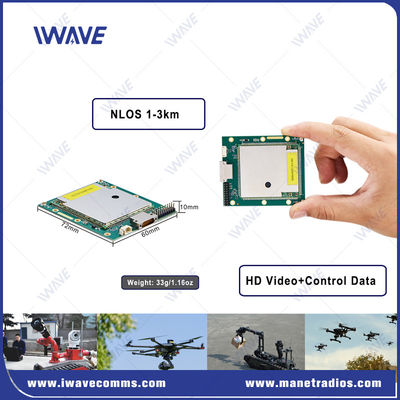

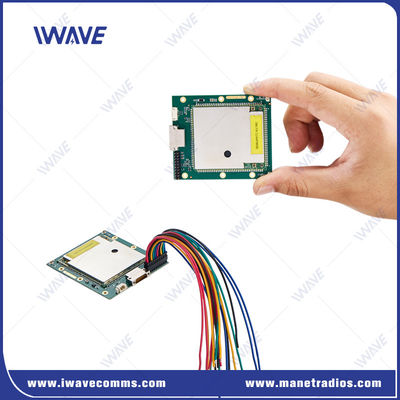

Μινιατούρα 33g Drone βίντεο πομπό 10km downlink
Περιγραφή
Ενσωματώστε την ενσωματωμένη μονάδα FD-7800 IP MESH στα προϊόντα σας για να ενώσετε τα UAV, τα UGV και τους αισθητήρες σε ένα ενιαίο δίκτυο.Επειδή η ενσωματωμένη μονάδα διαθέτει ένα εύρος ζώνης 100Mbps για HD βίντεο και σειριακά δεδομένα με βάση το IPΤο FD-7800 μπορεί να υποστηρίξει έως και 32 κόμβους, έως 6 επίπεδα άλματος, το συνολικό εύρος ζώνης uplink και downlink είναι έως 100Mbps,και η απόσταση επικοινωνίας μπορεί να φθάσει τα 10 χλμ. (γραμμή οπτικής επαφής) και τα 1-3 χλμ. (χωρίς γραμμή οπτικής επαφής)
Βασικά χαρακτηριστικά
Υποστηρίζει τη μετάδοση δεδομένων Ethernet και full duplex τηλεμετρίας.
Υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας για την αντι παρεμβολή, μειώνοντας σημαντικά την κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Το μικροσκοπικό, ελαφρύ και ανθεκτικό σχεδιασμό επιτρέπει στο FD-7800 να είναι ένας ιδανικός υποψήφιος για εφαρμογές ευαίσθητες στο μέγεθος.Οι δυνατότητες μεγάλης εμβέλειας του FD-7800 επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας.
Υποστηρίζει 600 ((566-678Mhz) και 1.4Ghz ((1420-1530Mhz) ρυθμιζόμενο από λογισμικό.
Υποστηρίζει έως και 32 κόμβους δυναμικής δικτύωσης και η μέγιστη απόσταση ενός ενιαίου hop είναι 5 km.
Υποστηρίζει έως και 31 καταρράκτες άλματα. Σε ιδανική κατάσταση (SNR γειτονικού κόμβου ≥ 15), ο ρυθμός μετάδοσης του τερματικού μπορεί να φτάσει τα 6Mbps.
Μέση κατανάλωση ισχύος σε κατάσταση αναμονής (συνδεδεμένη κατάσταση, χωρίς μετάδοση δεδομένων) < 2W, τυπική κατανάλωση ισχύος εργασίας < 10w (μεγάλη μετάδοση δεδομένων εύρους ζώνης).
Εφαρμογή
Ασύρματη επέκταση Ethernet
Επικοινωνία και διαχείριση στόλου UGV.
Επικοινωνία κινητής ομάδας
Η ασύρματη επικοινωνία των UAV Swarm
Δεδομένα ασύρματης τηλεμετρίας
Ασύρματο βίντεο
Συστήματα ελέγχου μη επανδρωμένης πλατφόρμας
Προδιαγραφές
| Ασύρματα | |
| Τεχνολογία | Ασύρματη επικοινωνία με βάση το πρότυπο τεχνολογίας TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέγιστο 120Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 10 χιλιόμετρα NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 32 κόμβοι |
| MIMO | 2x2 MIMO |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |
| Διάσταση | 72*60*10mm |
| Βάρος | 33g |
| Τροποποιημένα δεδομένα | RS232/TTL |
| Επικοινωνία | Πλήρη διπλή επικοινωνία |
| Αναλογία ανόδου και πτώσης | 2D3U/3D2U/4D1U/1D4U |
| Αυτόματη ανασυγκρότηση | Αυτόματη επαναφορά μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
| Διπλή συχνότητα ζώνης | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Διασύνδεση | |
| RF | 2 x SMA |
| Λεωφορείο LAN | 2x θύρα Ethernet |
| Κουουάρτ | 1xCOMUART Επίπεδο TTL 3.3V, 1 αρχικό bit, 8 bits δεδομένων, 1 stop bit, χωρίς έλεγχο ισοτιμίας Ταχύτητα Baud: 115200bps (προεπιλεγμένο) (57600, 38400, 19200, 9600 ρυθμιζόμενο) |
| Εισφορά ισχύος | 1xDC Εισαγωγή: DC5-32V |
| Αισθησία | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600 MHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | -40°C~+80°C |
Βίντεο
|
|
