| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-61MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
Πρότυπο: FD-61MN

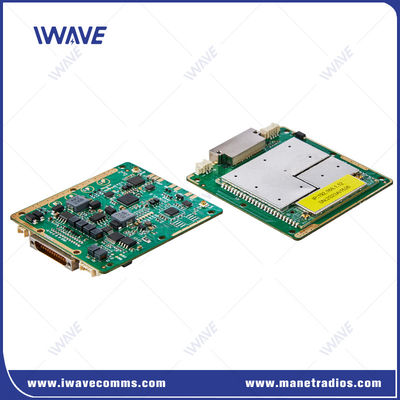

FD-61MN Μικροσκοπικό Τριζωνικό Ψηφιακό IP MESH Module για UAV Swarm και Στόλο Ρομποτικής
Εισαγωγή
ΗFD-61MNείναι ένα μικροσκοπικό OEMΤριζωνική ψηφιακή μονάδα διαβίβασης δεδομένων IP Meshσχεδιασμένο γιαΑεροπλάνα,ΔΕΑ,Μικροκυκλοφόρητα οχήματα,ΑεροπλάναΗ ενότητα αυτή επιτρέπει την απρόσκοπτη ροή βίντεο και δεδομένων σε ένα αποκεντρωμένο, "απασχολημένο" δίκτυο, χρησιμοποιώντας τρεις επιλογές ζώνων συχνοτήτων:800MHz,1.4GHz, και2.4GHzΕνσωματώνειαυτόματη μετατόπιση συχνότητας (FHSS)καιπροσαρμοστική διαμόρφωσηγια βελτιωμένες επιδόσεις σε περίπλοκα περιβάλλοντα ραδιοσυχνοτήτων.
Δίκτυο ιστών αυτοσχηματισμού και αυτοθεραπείας: Προσαρμόζεται αυτόματα καθώς οι κόμβοι εντάσσονται ή φεύγουν, διατηρώντας συνεχή σύνδεση ακόμη και αν κάποιοι κόμβοι χαθούν.
Τεχνολογία κατά των παρεμβολώνΧρήση:προσαρμοστική κωδικοποίηση και τροποποίησηνα προσαρμόζεται στις μεταβαλλόμενες συνθήκες του σήματος, ελαχιστοποιώντας το jitter και εξασφαλίζοντας σταθερή μετάδοση δεδομένων.
Επικοινωνία Μακρινής Περιοχής:
NLOS (μη οπτική γραμμή)εύρος:1-3 χιλιόμετραγια μη επανδρωμένα οχήματα εδάφους.
Αεροπορία προς έδαφοςεύρος:Μέχρι 10 χλμ.για τα UAV.
Πολλαπλές θύρες επικοινωνίας:
Πύλες Ethernetγια ευέλικτη μετάδοση δεδομένων.
Πύλες UARTγια σειριακή επικοινωνία, επιτρέποντας τον έλεγχο στόλων UAV/UGV.
Ο έλεγχος του σμήνους και του στόλου των UGVΥποστηρίζει ακριβή έλεγχο πάνω σε πολλαπλές μονάδες μέσω σειριακών θύρων, χρησιμοποιώντας διευθύνσεις IP και θύρες για τη διαχείριση δεδομένων ελέγχου.

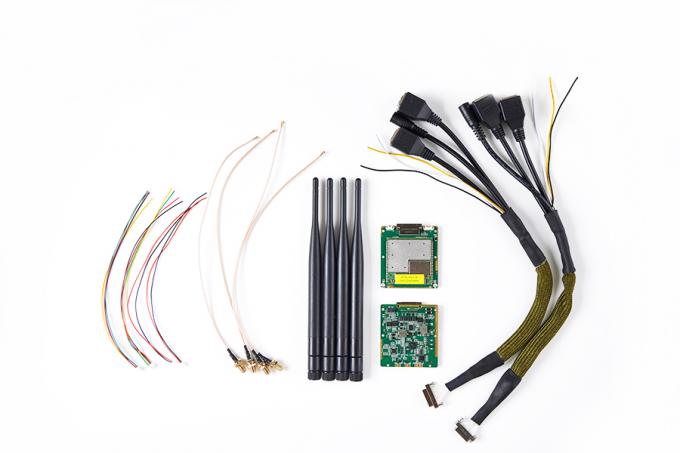

Συμπληρωματικό μορφότυπο OEM: Σχεδιασμός Bareboard για εύκολη ενσωμάτωση σε ρομποτικά συστήματα.
Ασύρματες συνδέσεις βίντεο και δεδομένωνΠαρέχει υπηρεσίες βίντεο υψηλής ευκρίνειας και δεδομένων για μη επανδρωμένα οχήματα σε τακτικά περιβάλλοντα, όπως επιχειρήσεις ασφάλειας και άμυνας.
Ενσωμάτωση ρομποτικών συστημάτων: Το FD-61MN μπορεί να ενσωματωθεί σε UAV, UGV, USV και άλλα αυτόνομα συστήματα για ροή και έλεγχο δεδομένων σε πραγματικό χρόνο.
Ελέγχος με πολλά ρομπότΔυνατότητα ακριβούς τηλεμετρίας και ελέγχου πολλαπλών UAV ή UGV μέσω επικοινωνίας με βάση το IP.
Επεκτάσιμη περιοχή: Η εμβέλεια μπορεί να επεκταθεί με πρόσθετους ενισχυτές για μεγαλύτερες αναπτύξεις.
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10 χιλιόμετρα (αέρος προς το έδαφος) 500m-3km ((NLOS εδάφους προς το έδαφος) |
|
| Δυναμικότητα | 32 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W |
|
| Εισφορά ισχύος | DC5V-32V | |
| Διάταξη συχνότητας | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Ασύρματα | |||||||
| Τρόπος επικοινωνίας | Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση | ||||||
| Τρόπος μετάδοσης | Πλήρη διπλή | ||||||
| Λειτουργία δικτύου | Αυτοθεραπεία | Αυτοπροσαρμογή, αυτοοργάνωση, αυτοδιαμόρφωση, αυτοσυντήρηση | |||||
| Δυναμική διαδρομή | Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο | ||||||
| Έλεγχος δικτύου | Εποπτεία από το κράτος | Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης | |||||
| Διαχείριση συστήματος | WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά | ||||||
| Επαναδιαβίβαση | Α1 | Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει | |||||
| L2 | Επαναμεταδόσεις HARQ | ||||||
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Σειριακή θύρα | 3x SERIAL PORT | |
| Εισφορά ισχύος | 2*Εισφορά ισχύος (εναλλακτική επιλογή) | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 26 γραμμάρια | |

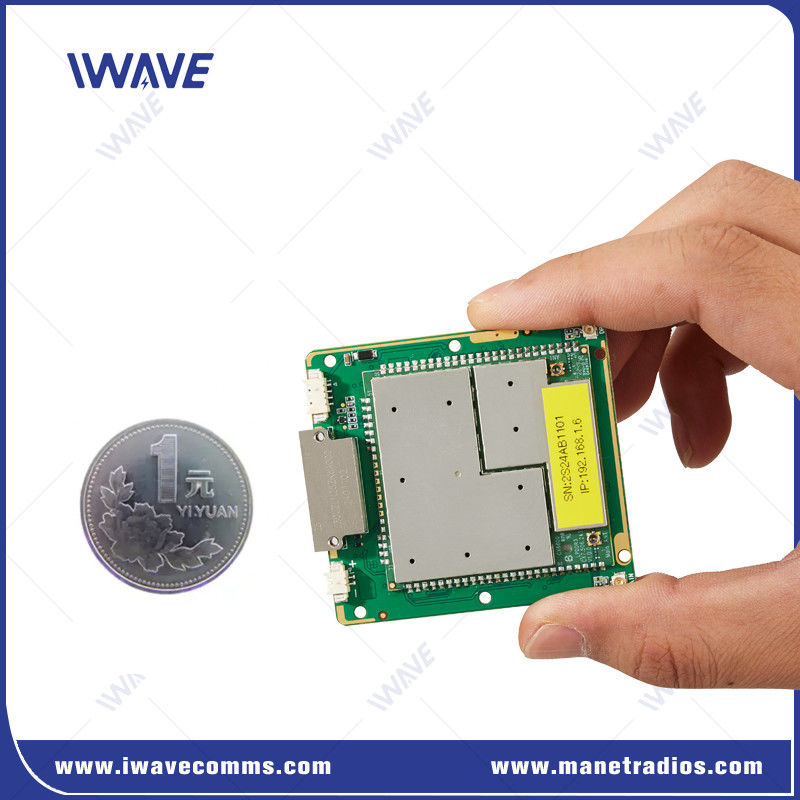

| Διάσταση | 60*55*5,7mm | |
| Σταθερότητα | MTBF≥10000hr | |
Βίντεο
|
|
