| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-780X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

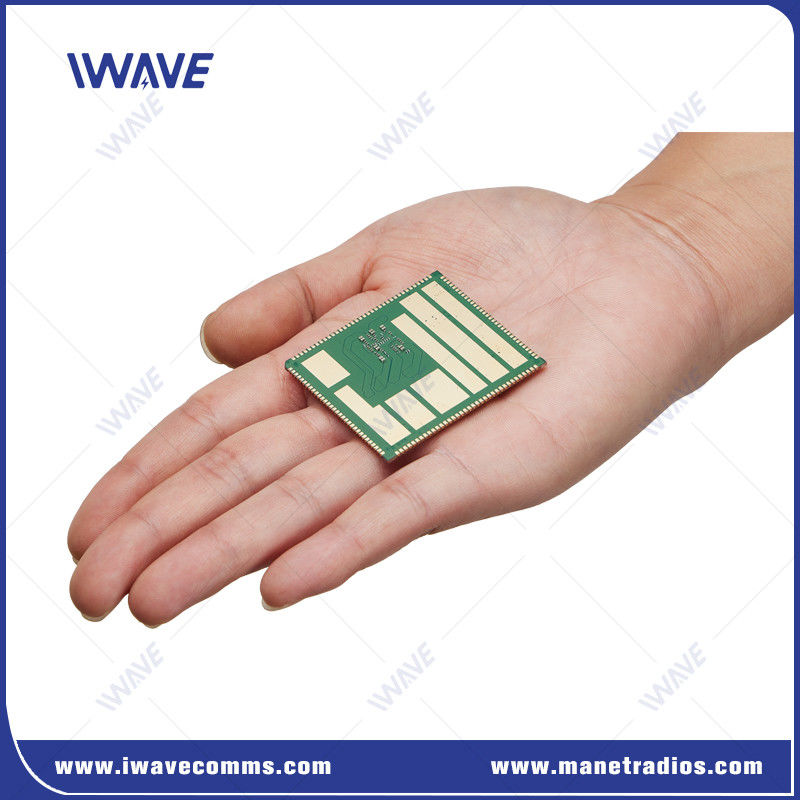

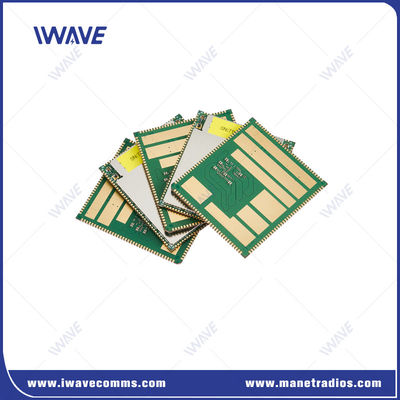

23g 2X2 MIMO σημείο προς πολλαπλό σημείο Wireless SOC Development Board
Εισαγωγή
Το FDM-680X είναι ένα συμπαγές 2x2 200MW MIMO IP PtMP Wireless SOC Development Board, σχεδιασμένο για επικοινωνίες μεγάλου βεληνεκούς και αεροπορικές αποστολές υψηλού όγκου δεδομένων.υψηλότερες διαμορφώσεις ισχύος, όπως ένα μοντέλο MIMO 10W, είναι επίσης διαθέσιμα.
Αυτό το σύστημα αξιοποιεί την αρχιτεκτονική FPGA και υποστηρίζει δυνατότητες πολλαπλών μορφών κύματος, λειτουργία υπερυχούς ζώνης και υψηλής ταχύτητας άλμα συχνότητας σε μια αστρική τοπολογία.Είναι ικανό να μεταδίδει δεδομένα και βίντεο από σημείο σε σημείο., point-to-multipoint και multipoint-to-multipoint διαμορφώσεις δικτύου, καθιστώντας το ιδανικό για ευέλικτες και επεκτάσιμες λύσεις επικοινωνίας.
Το μέγεθος 52*46*2.9mm το καθιστά το μικρότερο ραδιοφωνικό μοντέλο ευρυζωνικής ζώνης OEM και ιδανικό υποψήφιο για ενσωμάτωση συστήματος σε μικρά μη επανδρωμένα συστήματα για να λειτουργεί σε δύσκολα περιβάλλοντα,όπως η εσωτερική επιθεώρηση κτιρίων ή σηράγγων.
ΠλεονεκτήματαΑσύρματος SOC
|
|
 |
ΠροδιαγραφήΑσύρματος SOC
|
Εργασίες |
Περιγραφή |
Λεπτομέρειες |
|
Μέγεθος PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Συχνότητα |
1.4Ghz: 1420-1530MHz |
|
600 MHz: 566-678 MHz |
||
|
Επίπεδο ισχύος ραδιοκυμάτων |
23dBm±2 ((1,4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Αισθησία |
1Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 σημείο συχνότητας) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2 |
|
|
ΠΕΔΠ |
23 |
|
|
JTAG |
0 |
|
|
Άντενα |
2 |
|
|
Δύναμη |
VSYS |
3.7V~4.35V (προτείνεται 4V) |
|
D1V8A |
1.8V ισχύς εξόδου |
|
|
D2V85A |
2Ηλεκτρική ισχύς.85V |
|
|
Επικαιροποιημένο |
3.3V ισχύς εξόδου |
|
|
5V_FEM |
Ενεργοποίηση του τσιπ RF PA |
|
|
Σημείο master-slave |
Διαμόρφωση κεντρικού κόμβου |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
|
|
Δυναμικότητα |
Υποστηρίζει τον αριθμό των κόμβων δικτύου N≥2 και έως 64 κόμβους υπηρεσίας ή 63 κόμβους κατάσταση IDLE. |
|
|
Τρόπος επικοινωνίας |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
|
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
||
|
Πρόσβαση |
Υποστήριξη πολλαπλών κόμβων σκλάβων για πρόσβαση στο δίκτυο ταυτόχρονα. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι σκλάβων και κύριοι κόμβοι μοιράζονται την εργασία πλάτος ζώνης σε μία κατεύθυνση. ταυτόχρονη άνω και κατωτέρω ροή (20Mhz, τουλάχιστον 100Mbps) |
|
|
Κατάσταση σύνδεσης |
Όλοι οι κόμβοι στο δίκτυο παραμένουν συνδεδεμένοι ανά πάσα στιγμή. |
|
|
Έλεγχος ισχύος |
Προσαρμόστε την ισχύ μετάδοσης. |
|
|
Ξεκινήστε. |
Τόσο ο κύριος κόμβος όσο και οι σκλάβοι υποστηρίζουν προεπιλογή |
|
|
Μόνιμη ισχύς |
Συγκρότηση σταθερής ισχύος (προσαρμόστε μόνο τον κύριο κόμβο) |
|
|
Καθορισμένη συχνότητα |
Διαμόρφωση συχνότητας κλεισίματος |
|
|
|
