| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-780X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

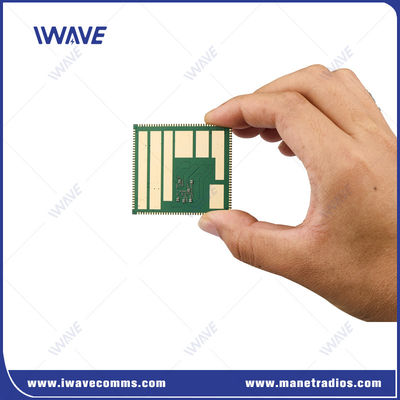

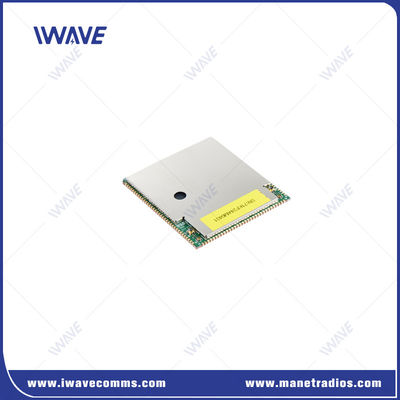

600Mhz έως 1,4GHz L Band και UHF ασύρματη ψηφιακή σύνδεση δεδομένων για μη επανδρωμένο σύστημα
Εισαγωγή
Η νέα δυναμική επιλογή συχνότητας, η συχνότητα άλματος και η ανεξάρτητη συχνότητα αναβάθμισης / υποβάθμισης παρέχουν ισχυρή παρεμβολή και ανοσία κατά των μπλοκαρίσσεων!
Το μικροσκοπικό, ελαφρύ και ανθεκτικό σχεδιασμό επιτρέπει στο FD-780X να είναι ένας ιδανικός υποψήφιος για εφαρμογές ευαίσθητες στο μέγεθος.Οι δυνατότητες μεγάλης εμβέλειας του FD-780X επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας.
Με το πρωτόκολλο Time Division Multiple Access (TDMA), τα μη επανδρωμένα συστήματα FD-780X χρησιμοποιούν ένα σύστημα πρόσβασης καναλιού που διαχειρίζεται το σήμα, στο οποίο κάθε κόμβος δικτύου έχει ανατεθεί μια θέση μετάδοσης.Βάσει παραμέτρων δικτύου και κυκλοφορίας δεδομένωνΩς αποτέλεσμα, αν ένας κόμβος έχει περισσότερα δεδομένα να μεταδώσει, τα χρονικά διαστήματα του θα είναι μεγαλύτερα.Ο καθορισμένος κόμβος στη διαδρομή προς τον τελικό προορισμό μπορεί να είναι τελικό σημείο δεδομένων ή επαναλήπτης..
ΠλεονεκτήματαΜη επανδρωμένο σύστημα(FD-780X)
|
|
ΠροδιαγραφήΜη επανδρωμένο σύστημα(FD-780X)
|
Τμήματα λειτουργίας |
Περιγραφή |
Λεπτομέρειες |
|
PCB |
μονομερή πλακέτα διεπαφής |
Πεδίο ανοχής: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Διάταξη ραδιοσυχνοτήτων 1 |
1420-1530MHz |
|
Διάταξη ραδιοσυχνοτήτων 2 |
566-678MHz |
|
|
Επίπεδο ισχύος |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Αισθησία (1Mbps) |
1.4G ((14700 κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600 μ.(6200κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2个 |
|
|
ΠΕΔΠ |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2Τ2R |
|
|
Δύναμη |
VSYS |
3.7V~4.35V,προτείνει 4,0V (έκβαση) |
|
D1V8A |
1.8V εξόδου |
|
|
Α2Β85Α |
2Εξόδου.85V |
|
|
Επικαιροποιημένο |
3.3V εξόδου |
|
|
5V_FEM |
Ηλεκτρική τροφοδοσία για τσιπ RF PA ((Εισόδου) |
|
|
Δίκτυο |
Λειτουργία δικτύου |
Μη κεντρικό ad hoc δίκτυο |
|
Δυναμικότητα |
Μαξ 32 κόμβοι |
|
|
Λυκίσκο |
Υποστήριξη της τοπολογίας multi-hop routing, έως 31 hop |
|
|
Επικοινωνία |
Υποστηρίζει μονοδιαπέραση, πολυδιαπέραση και μεταδόσεις μετάδοσης. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι επικοινωνούν και μοιράζονται το εύρος ζώνης εργασίας, και η μέγιστη ταχύτητα είναι 100Mbps |
|
|
Χρονική συγχρονισμός |
Ανεξάρτητη από εξωτερικό ρολόι, αυτοσυγχρονισμένη |
|
|
Έλεγχος ισχύος |
Όλοι οι κόμβοι προσαρμόζουν προσαρμοστικά την ισχύ μετάδοσης |
|
|
Σύνθεση υποδίκτυου |
Υποστήριξη διαίρεσης ενός δικτύου σε πολλά δίκτυα |
|
|
Ταχύτητα κίνησης |
Μέγιστη υποστήριξη 300 km/h |
|
|
Επαναδιαβίβαση |
Επαναδιαβίβαση HARQ |
|
|
Αντιπαρακρύπτιση |
Υποστηρίζει δυναμικό άλμα συχνότητας εντός και μεταξύ των ζώνων συχνότητας |
|
|
