| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-780X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

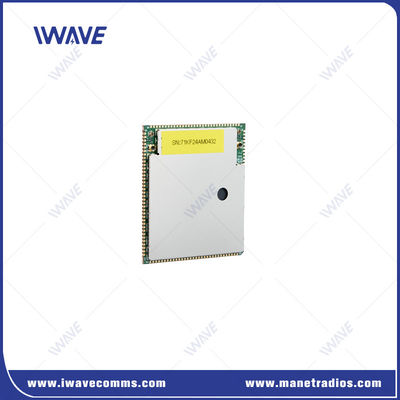

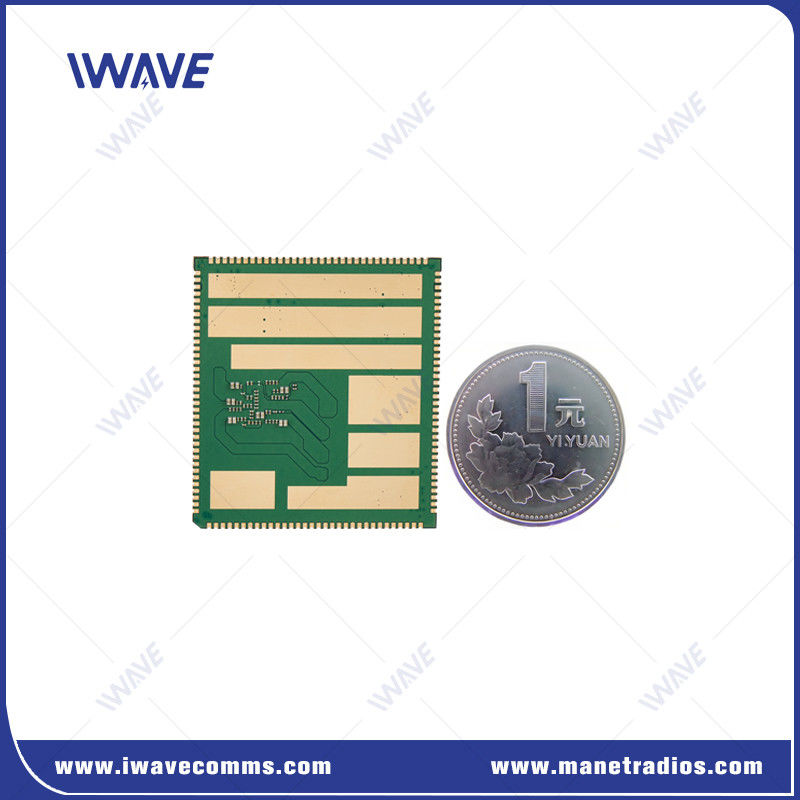

Πολλαπλές Hops OEM IP Mesh SDR Radio για επικοινωνία μη επανδρωμένου συστήματος
Εισαγωγή
Το FD-780X είναι μια βασική μονάδα SDR για το μη κεντρικό αυτοοργανωτικό δίκτυο MESH.Υποστηρίζει πολλαπλές κατανομές εύρους ζώνης (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), υποστηρίζει τη λειτουργία CA (συγκέντρωση φορέα) και υιοθετεί επίπεδο σχεδιασμό αρχιτεκτονικής για την αποτελεσματική μείωση της καθυστέρησης και τη βελτίωση των δυνατοτήτων μετάδοσης δεδομένων.Έχει τα χαρακτηριστικά της μεγάλης απόστασης μετάδοσηςΗ βασική μονάδα υιοθετεί μια ώριμη λύση chip SOC με υψηλή ολοκλήρωση.μειώνει επίσης αποτελεσματικά την κατανάλωση ισχύος του συστήματος, ανταποκρίνεται στις ανάγκες της βιομηχανίας από διαφορετικούς πελάτες για την ανάπτυξη UAV, UGV και άλλων σενάριων για αξιόπιστη επικοινωνία.
ΠλεονεκτήματαΡαδιοφωνικός σταθμός SDR(FD-780X)
|
|
|
Προδιαγραφή ραδιοφώνου SDR
|
Τμήματα λειτουργίας |
Περιγραφή |
Λεπτομέρειες |
|
PCB |
μονομερή πλακέτα διεπαφής |
Πεδίο ανοχής: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Διάταξη ραδιοσυχνοτήτων 1 |
1420-1530MHz |
|
Διάταξη ραδιοσυχνοτήτων 2 |
566-678MHz |
|
|
Επίπεδο ισχύος |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Αισθησία (1Mbps) |
1.4G ((14700 κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600 μ.(6200κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
||
|
Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2个 |
|
|
ΠΕΔΠ |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2Τ2R |
|
|
Δύναμη |
VSYS |
3.7V~4.35V,προτείνει 4,0V (έκβαση) |
|
D1V8A |
1.8V εξόδου |
|
|
Α2Β85Α |
2Εξόδου.85V |
|
|
Επικαιροποιημένο |
3.3V εξόδου |
|
|
5V_FEM |
Ηλεκτρική τροφοδοσία για τσιπ RF PA ((Εισόδου) |
|
|
Δίκτυο |
Λειτουργία δικτύου |
Μη κεντρικό ad hoc δίκτυο |
|
Δυναμικότητα |
Μαξ 32 κόμβοι |
|
|
Λυκίσκο |
Υποστήριξη της τοπολογίας multi-hop routing, έως 31 hop |
|
|
Επικοινωνία |
Υποστηρίζει μονοδιαπέραση, πολυδιαπέραση και μεταδόσεις μετάδοσης. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι επικοινωνούν και μοιράζονται το εύρος ζώνης εργασίας, και η μέγιστη ταχύτητα είναι 100Mbps |
|
|
Χρονική συγχρονισμός |
Ανεξάρτητη από εξωτερικό ρολόι, αυτοσυγχρονισμένη |
|
|
Έλεγχος ισχύος |
Όλοι οι κόμβοι προσαρμόζουν προσαρμοστικά την ισχύ μετάδοσης |
|
|
Σύνθεση υποδίκτυου |
Υποστήριξη διαίρεσης ενός δικτύου σε πολλά δίκτυα |
|
|
Ταχύτητα κίνησης |
Μέγιστη υποστήριξη 300 km/h |
|
|
Επαναδιαβίβαση |
Επαναδιαβίβαση HARQ |
|
|
Αντιπαρακρύπτιση |
Υποστηρίζει δυναμικό άλμα συχνότητας εντός και μεταξύ των ζώνων συχνότητας |
|
|
