| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-610X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

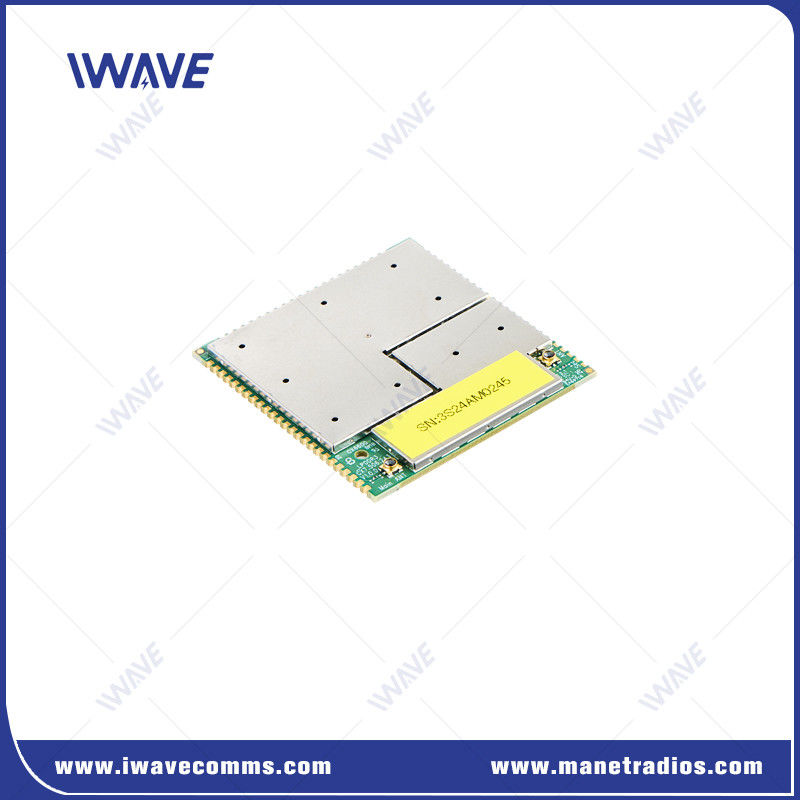

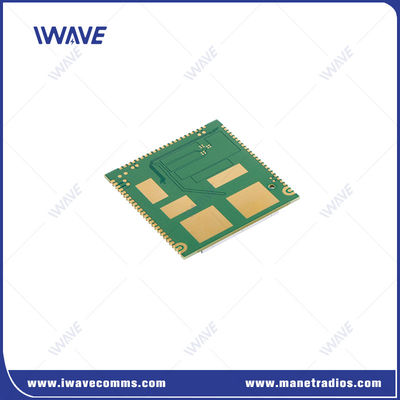

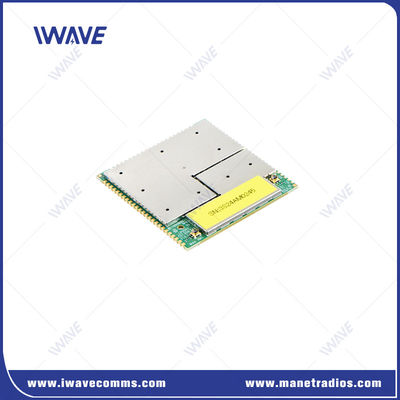

Προηγμένος αναπτυξιακός πίνακας Soc Transceiver για εξαιρετικά μικρά ρομπότ
Εισαγωγή
Ο FD-610X Soc Development Board Transceiver είναι μια νέα κατηγορία βιομηχανικών μεταδοτών που έχει σχεδιαστεί ειδικά για πλατφόρμες ρομποτικής.Είναι ένα ραδιόφωνο με λογισμικό που βασίζεται στις εξαιρετικά ισχυρές μορφές κύματος MANET MESH.Οπτικοποιεί τη χρήση του διαθέσιμου εύρους ζώνης του καναλιού, αποφεύγοντας συγκρούσεις και παρέχοντας μια σύντομη, προβλέψιμη καθυστέρηση πακέτου δεδομένων.Ευρύτερο εύρος ζώνης σε συνδυασμό με προηγμένο σύστημα αποφυγής παρεμβολών (IAS) μεγιστοποιεί την αποτελεσματικότητα των επικοινωνιών σε αμφισβητούμενα περιβάλλοντα και παρέχει προστασία από ηλεκτρονικές επιθέσεις (EA).
Πώς λειτουργεί το FD-610X Soc Development Board;
|
FD-610X Soc Development Boardέχει σχεδιαστεί για να συνδυάζεται με υποστηριζόμενες συνδεδεμένες πλατφόρμες υπολογιστών, να ενσωματώνεται με ευφυείς χειριστές πτήσης ή να ενσωματώνεται σε επίγεια πλατφόρμες ρομποτικής.
Το αποτέλεσμα είναι ένα ισχυρό,κλιμακώσιμη λύση για ανθεκτική ρομποτική συνδεσιμότητα μεγάλου βεληνεκούς και μεταφορά HD βίντεο μέσω μιας μεγάλης εμβέλειας χωρίς οπτική γραμμή σε δύσκολα και συμφόρητα περιβάλλοντα.
|
 |
Εφαρμογή
Μίνι UAS
Δωρεάν UAS
Οχήματα UGV
Ασύρματη επέκταση Ethernet
Ασύρματη τηλεμετρία
NLOS ασύρματη μετάδοση βίντεο
Ασύρματα συστήματα ελέγχου
Προδιαγραφές
|
Διαβίβαση |
Συσκευή λήψης εικόνας για τη συλλογή και κωδικοποίηση δεδομένων |
Κάμερα |
|
Η κύρια μονάδα ελέγχου στέλνει τα κωδικοποιημένα δεδομένα στο FD-610X μέσω της διεπαφής USB ή HSIC |
Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
|
Το FD-610X στέλνει τα κωδικοποιημένα δεδομένα εικόνας στο λήπτη μέσω της εναέριας διεπαφής. |
||
| Αποδοχή | Το δέκτη FD-610X λαμβάνει τα κωδικοποιημένα δεδομένα εικόνας και στη συνέχεια τα μεταδίδει διαφανώς στην κύρια μονάδα ελέγχου. | |
| Το FD-610X στέλνει δεδομένα στην κύρια μονάδα ελέγχου μέσω USB ή HSIC. | Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
|
Αφού η κύρια μονάδα ελέγχου λάβει δεδομένα, εκτελεί αποκωδικοποίηση και προβολή εικόνας. |
||
| Μέγεθος PCB | 43.40*45.00*3.00mm | |
| RF | Συχνότητα | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800 MHz: 806-826 MHz |
||
|
Δύναμη ραδιοκυμάτων |
25 dBm | |
|
Αισθησία (Πρόσβαση) |
2.4Ghz ((24415 κανάλι) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Πρόσβαση |
|
1.4Ghz ((14379 κανάλι) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Πρόσβαση |
|
|
800Mhz ((8160 κανάλι) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Πρόσβαση |
|
Διασύνδεση |
ΔΕΠ |
1 |
|
COM-UART |
1 |
|
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
ΗΠΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
1 | |
|
ΠΕΔΠ |
6 |
|
|
JTAG |
1 | |
|
Άντενα |
2 |
|
|
