| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-61MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

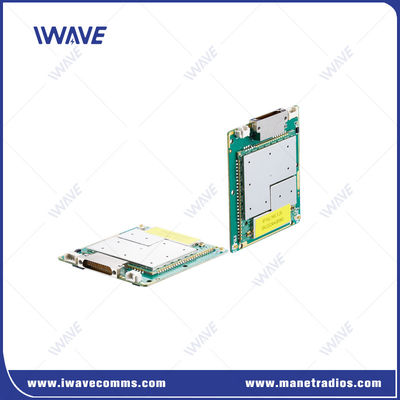

Μινιατούρα OEM Τριζωνική ψηφιακή σύνδεση δεδομένων IP MESH
Εισαγωγή
Το FD-61MN είναι μια μικροσκοπική μονάδα μετάδοσης δεδομένων Digital IP MESH τρίκλιτης ζώνης OEM για Drones, UAV, UGV, USV και άλλα αυτόνομα μη επανδρωμένα οχήματα.Αυτή η ψηφιακή σύνδεση πλέγματος μεταδίδει βίντεο και δεδομένα μέσω ενός δικτύου "χωρίς υποδομή" σε τρεις ζώνες συχνότητας 800Mhz που επιλέγονται από το λογισμικό, 1,4 GHz και 2,4 GHz.
Το FD-61MN υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας (FHSS) και την προσαρμοστική αναμόρφωση για την καταπολέμηση παρεμβολών σε περίπλοκο περιβάλλον ραδιοσυχνοτήτων.Οχήματα ολικής επιφάνειας και αυτόνομα μη επανδρωμένα οχήματα εδάφους.
Η αρχιτεκτονική δικτύου αυτοσχηματισμού και αυτοθεραπείας και πολλαπλές θύρες Ethernet και UART επιτρέπουν στο FD-61MN να μεταδίδει ασύρματα βίντεο υψηλής ποιότητας και τηλεμετρία σε σμήνος UAV και στόλο ρομποτικής.
Χαρακτηριστικά
●Δυνατότητα αυτοδιαμόρφωσης και αυτοθεραπείας
Το FD-61MN δημιουργεί ένα συνεχώς προσαρμόσιμο δίκτυο πλέγματος που επιτρέπει στους κόμβους να ενταχθούν ή να αποχωρήσουν ανά πάσα στιγμή,με μια μοναδική αποκεντρωμένη αρχιτεκτονική που παρέχει συνέχεια ακόμα και όταν ένας ή περισσότεροι κόμβοι χάνονται.
●Σταθερή ικανότητα μετάδοσης δεδομένων
Χρησιμοποιώντας προσαρμοστική τεχνολογία κωδικοποίησης για την αυτόματη αλλαγή μηχανισμών κωδικοποίησης και διαμόρφωσης σύμφωνα με την ποιότητα του σήματος, ώστε να αποφεύγονται μεγάλες διαταραχές στον ρυθμό μετάδοσης καθώς το σήμα αλλάζει.
●Επικοινωνία μεγάλης απόστασης
1Δυνατή ικανότητα NLOS
2Για μη επανδρωμένα επίγεια οχήματα, εκτός οπτικής γραμμής 1km-3km
3Για τα μη επανδρωμένα αεροσκάφη, 10 χλμ. από τον αέρα προς το έδαφος
●Ελέγξτε με ακρίβεια το σμήνος ή τον στόλο των UGV
Σειριακή θύρα 1: Αποστολή και λήψη (σειριακών δεδομένων) μέσω IP (διεύθυνση + θύρα) με αυτόν τον τρόπο, ένα κέντρο ελέγχου μπορεί να ελέγχει με ακρίβεια πολλαπλές μονάδες UAV ή UGV.
Σειριακή θύρα 2: Διαφανής μετάδοση και εκπομπή δεδομένων ελέγχου αποστολής και λήψης
Εφαρμογή
●Αύξηση της πρόσβασης σε ασύρματες συνδέσεις βίντεο και δεδομένων για drones, UAV, UGV, USV
Το FD-61MN παρέχει υπηρεσίες HD βίντεο και δεδομένων με βάση το IP για υψηλής κινητικότητας τακτικές μονάδες στον τομέα της ασφάλειας και της άμυνας.
●Το FD-61MN είναι ένα μορφότυπο OEM (bare board) για την ενσωμάτωση πλατφόρμας σε μεγάλο αριθμό ρομποτικών συστημάτων.
●Το FD-61MN μπορεί να λαμβάνει και να μεταδίδει δεδομένα τηλεμετρικού ελέγχου μέσω διεύθυνσης IP και θύρας IP για τον ακριβή έλεγχο κάθε μονάδας σε συστήματα πολλαπλών ρομπότ.
●Μπορεί να επιτευχθεί πρόσθετη εμβέλεια προσθέτοντας ενισχυτές
Προδιαγραφές
| Τεχνολογία | Adhoc βασισμένο στο τεχνολογικό πρότυπο TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέγιστο 30Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 10 χιλιόμετρα NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 16 κόμβοι |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |

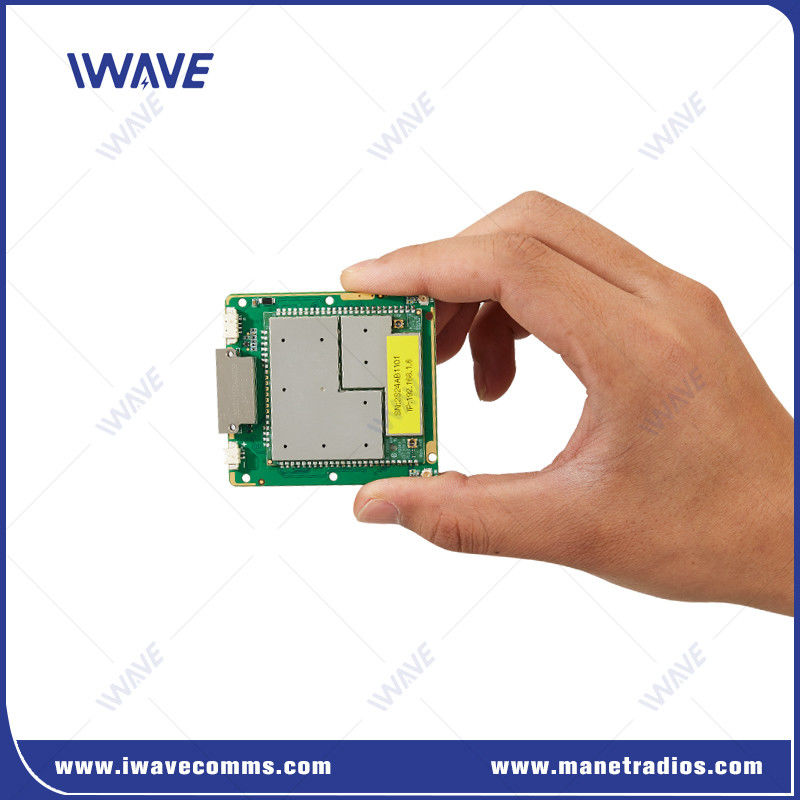

| Διάσταση | 60*55*5,7mm |
| Βάρος | 26g |
| Τριζώνια συχνότητα | 1.4G: 1420 MHz-1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |

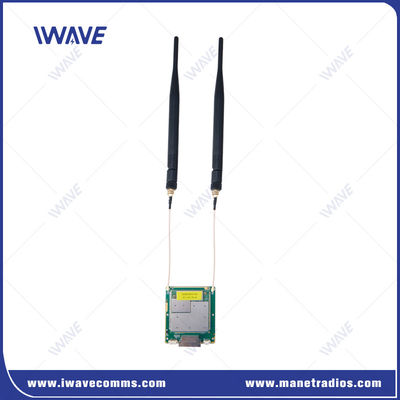

| RF | 2 x IPX |

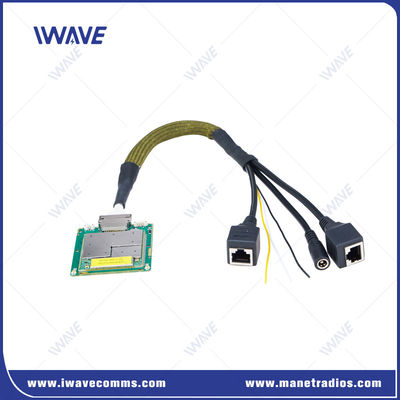

| Λεωφορείο LAN | 3x θύρα Ethernet |
| Κουουάρτ | 1xCOMUART |
| Εισφορά ισχύος | 1*DC5-32V |
