| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-6100 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 3-5 εργάσιμες μέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
IP Mesh Oem Digital Data Link για τη μετάδοση δεδομένων βίντεο και ελέγχου

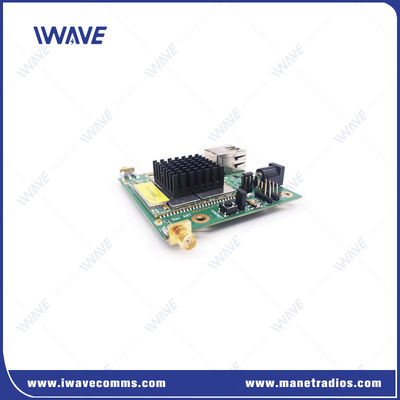

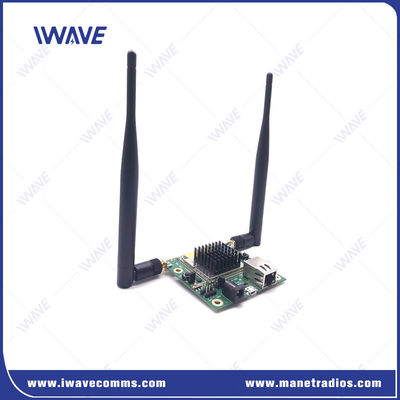

Το FD-6100 είναι ένα μικροσκοπικό Τριζώνυμο OEM 800MHz, 1.4Ghz και 2.4Ghz MIMO ψηφιακό σύνδεσμο δεδομένων.
Είναι ιδανικό για την παρακολούθηση και την τηλεοπτική μετάδοση UAV (Ανεπιβατημένο Αεροκίνητο Οχήμα) και UGV (Ανεπιβατημένο Γήινο Οχήμα),Τα ραδιοφωνικά συστήματα IP Mesh παρέχουν μια αποδεδειγμένη και ευέλικτη λύση MANET για τα πιο δύσκολα περιβάλλοντα.
Παρέχει ισχυρό και ασφαλές σύνδεσμο σε όλες τις ζώνες συχνοτήτων των 800 MHz, 1,4 GHz και 2,4 GHz.Το FD-6100 υιοθετεί το FHSS (Frequency Hopping Spread Sprectrum) και τη βάση υψηλής ευαισθησίας για το πρότυπο τεχνολογίας TD-LTE για την επίτευξη ισχυρών επιδόσεων RF.
Οι δυνατότητες υψηλής ταχύτητας και μεγάλης εμβέλειας του FD-6100 επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας.
Βασικά χαρακτηριστικά
|
 |
Εφαρμογή
Τα δίκτυα πλέγματος βελτιώνουν την ανθεκτικότητα, επεκτείνουν την εμβέλεια και απλοποιούν τη συνεργατική επικοινωνία.Είναι ιδανικό για εφαρμογές UxV κρίσιμων για το μέγεθος και το βάρος, προσφέροντας το SWaP μιας λύσης bare-board για την ολοκλήρωση πλατφόρμας και συστήματος.
Ιδανικό για χρήση για κάλυψη ευρείας περιοχής και πολλαπλές εφαρμογές, όπως η ρομποτική
Τακτικές επικοινωνίες
Μη επανδρωμένα οχήματα χερσαίας χρήσης ασύρματη μετάδοση βίντεο
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10 χιλιόμετρα (αέρος προς το έδαφος) 500 μέτρα-3 χιλιόμετρα (NLOS) | |
| ΑΠΟΤΕΛΕΙΑ | 16 κόμβοι | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC12V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύου είναι αυξημένη, τα δεδομένα ελέγχου διαβιβάζονται κατά προτεραιότητα. |
|
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FD-6100 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να καθορίσετε ο ίδιος τη μορφή. |
||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
Βίντεο
|
|
