| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-615PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

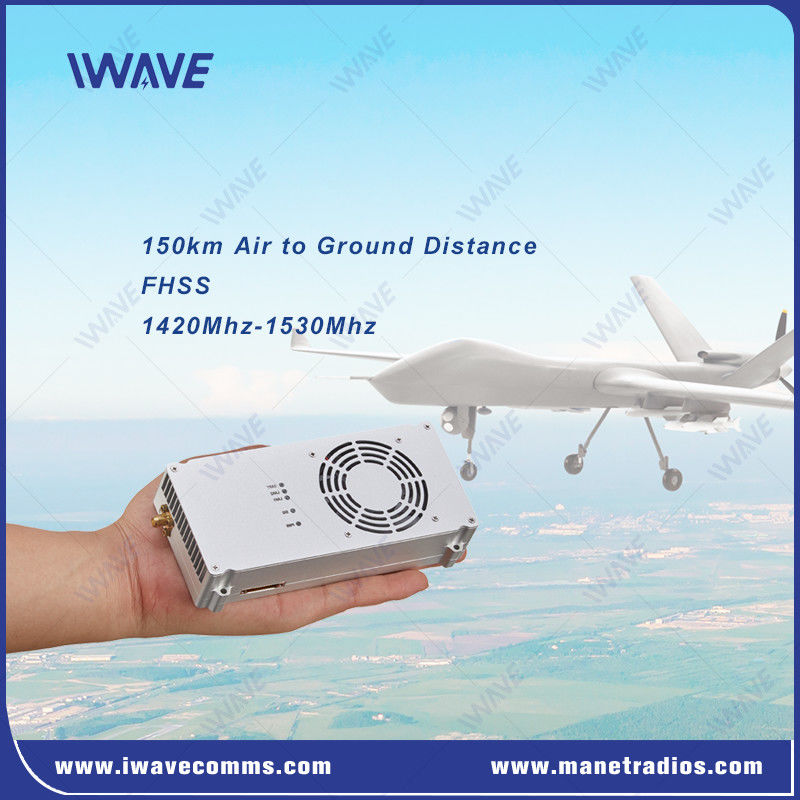

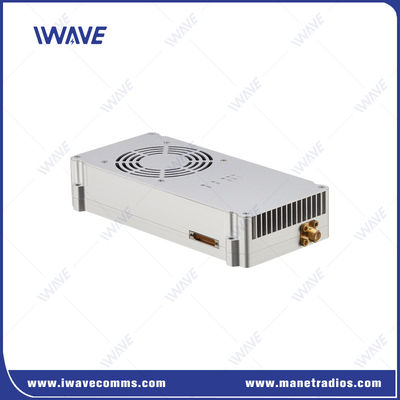

150 χλμ. Ασύρματος HD τηλεοπτικός πομπός για drone
Ασύρματος HD βίντεο μεταδότης για drones με 150km ασύρματη εμβέλεια και ευρύτερη συχνότητα
Περιγραφή
ΗFDM-615PTMείναι μια προηγμένη μονάδα ασύρματης μετάδοσης που έχει σχεδιαστεί για κατεχόμενη σύνδεση βίντεο και δεδομένων μεγάλης εμβέλειας, με ιδιαίτερη έμφαση στα μη επανδρωμένα αεροσκάφη (UAV), συμπεριλαμβανομένων των μη επανδρωμένων αεροσκαφών σταθερής πτέρυγας και των ελικοπτέρων.Αυτή η λύση είναι ιδανική για εφαρμογές όπως οι επικοινωνίες έκτακτης ανάγκης, παρακολούθηση περιπολίας ηλεκτρικών γραμμών, θαλάσσιες επιχειρήσεις, και πρώτοι βοηθοί.
Νέα δυναμική επιλογή συχνότητας, αυτόματος έλεγχος ισχύος, ισχυρή ικανότητα NLOS, συχνότητα άλματος & Ultra Wide L-band Range 1420-1530Mhz Η συχνότητα παρέχει ισχυρή παρεμβολή και ανθεκτικότητα σε πατατάκια!
Βασικά χαρακτηριστικά
|
 |
Δυναμικότητες LOS μεγάλης εμβέλειας:
Η μονάδα προσφέρει σταθερή επικοινωνίαέως 150 χλμ.(καθαρή οπτική γραμμή) με τοΆντενα 2dBi από γυάλινη ίνα, καθιστώντας το ιδανικό για τα υψηλής απόδοσης UAVs, συμπεριλαμβανομένωνΑεροπορικά αεροσκάφηκαιΑεροπλάνα σταθερής πτέρυγας- Σε απόσταση150 χιλιόμετρα, τοFDM-615PTMπαρέχει8-12 Mbpsδιαβίβαση δεδομένων, επιτρέπονταςFull HD 1080P60Αυτό είναι κρίσιμο για εφαρμογές βίντεο σε πραγματικό χρόνο όπως παρακολούθηση, τηλεπαρακολούθηση και έλεγχο αποστολών.
Λειτουργεί σε πολλαπλές ζώνες συχνοτήτων, συμπεριλαμβανομένωνUHF, L Band και S Band(800MHz, 1,4GHz και 2,4GHz).ΕπενδύσειςΟ μηχανισμός αυτόματα επιλέγει την βέλτιστη συχνότητα, εξασφαλίζοντας απρόσκοπτη απόδοση ακόμη και σε συμφόρηση RF περιβάλλοντα.
Ψηφισμένη μετάδοση:
Για να προστατεύσετε τις επικοινωνίες σας,FDM-615PTMΧρήσηΑΕΣ128κρυπτογράφηση για την προστασία των βίντεο και άλλων δεδομένων από μη εξουσιοδοτημένη πρόσβαση ή υποκλοπή.
Σχεδιασμός Plug-and-Play:
Σχεδιασμένο για εύκολη εγκατάσταση, τοFDM-615PTMχαρακτηριστικάPlug-and-playεγκατάσταση, που επιτρέπει γρήγορη και απλή εγκατάσταση χωρίς να απαιτείται περίπλοκη διαμόρφωση.
Εφαρμογή
Θαλάσσιες επιχειρήσεις:Βίντεο και τηλεμετρία για τη θαλάσσια παρακολούθηση και παρακολούθηση.
Παρακολούθηση:Full HD βίντεο για ασφάλεια και παρακολούθηση σε απομακρυσμένες περιοχές.
Μη επανδρωμένες πλατφόρμες:Ενσωμάτωση σε μη επανδρωμένες χερσαίες, εναέριες ή θαλάσσιες πλατφόρμες.
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Πεδίο | 100-150 χιλιόμετρα (αέρος προς το έδαφος) | |
| Δυναμικότητα | 32 κόμβοι | |
| Περιοχή NLOS | 5-10 χλμ. από το έδαφος στο έδαφος | |
| Δύναμη ραδιοκυμάτων | 10W | |
| Κλιμάκωση | Από άκρο σε άκρο: 60ms-80ms | |
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντισυμπλοκή | Αυτόματη μετατόπιση συχνότητας | |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Δύναμη | ||
| Εισφορά ισχύος | Συνεχής τάση 24V+-10% | |
| Κατανάλωση ενέργειας | 30 watts | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Πιο υψηλή προτεραιότητα από την πύλη δικτύου. | |
| Σημείωση:Τα δεδομένα που αποστέλλονται και λαμβάνονται μεταδίδονται στο δίκτυο.παραλαβή και έλεγχος, πρέπει να ορίσετε τον μορφότυπο μόνοι σας | ||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Δύναμη | 1xJ30 | |
| Αποδιορθώσεις | 1xJ30 | |
|
|
