| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6802PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

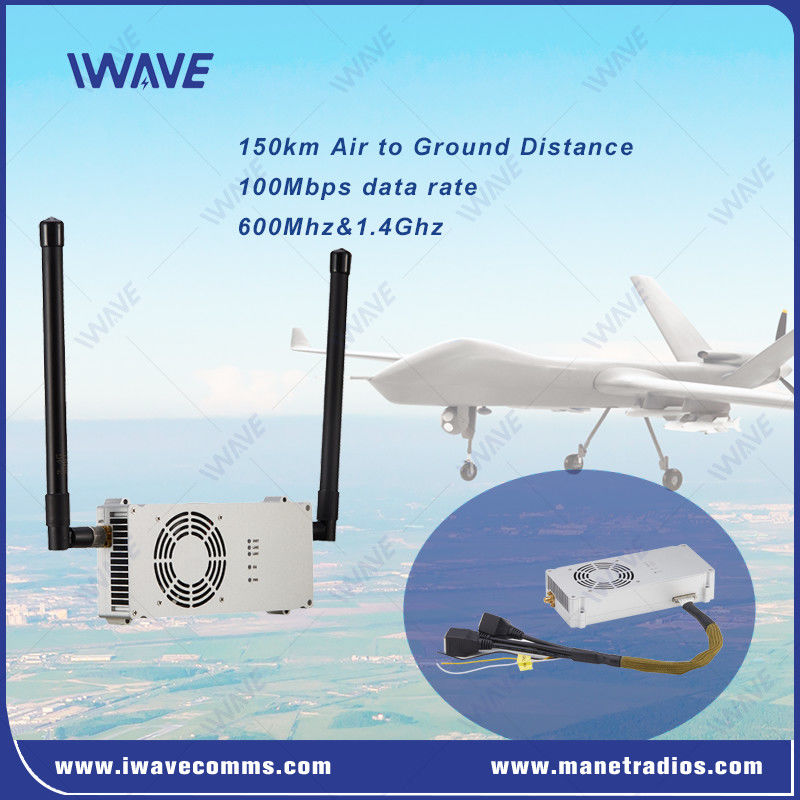

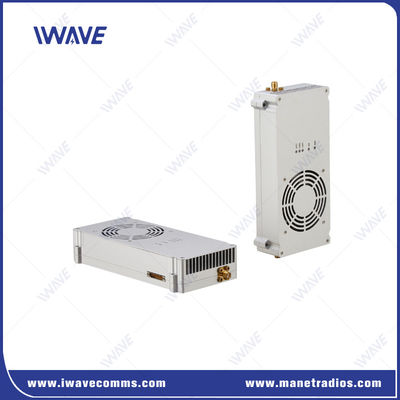

100Mbps 150km μακράς εμβέλειας Drone βίντεο και μεταδότης δεδομένων ελέγχου
Περιγραφή
ΗFDM-615PTMπροσφέρει μια ισχυρή και αξιόπιστη λύση ασύρματης επικοινωνίας γιαΑεροπλάνα σταθερής πτέρυγαςκαιελικόπτερα, που επιτρέπει την πραγματική μεταφορά δεδομένων HD και TTL.αεροπορική παρακολούθηση,Αναζήτηση και διάσωση, ήτηλεπαρακολούθηση, αυτό το σύστημα παρέχει τη συνδεσιμότητα που χρειάζεστε για την επιτυχία της αποστολής. Είναι ειδικά σχεδιασμένο για σταθερή πτέρυγα drone / ελικόπτερο / οχήματα video downlink για 150km κατά τη διάρκεια της γρήγορης κίνησης.
Έξυπνη κεραία MIMO μάρκαFDM-6810PTMνα παρέχει σύνδεση HD βίντεο και ευρυζωνικής σύνδεσης Ethernet σε πραγματικό χρόνο με ταχύτητα μετάδοσης 100 Mbps.
Βασικά χαρακτηριστικά
|
|
Τεχνολογικό πλεονέκτημα
FDM-6810PTMυιοθετεί τεχνολογία συγκέντρωσης φορέων (CA), η οποία μπορεί να συγκεντρώσει δύο φορείς εύρους ζώνης 20 MHz για να επιτύχει εύρος ζώνης φορείς ασύρματης επικοινωνίας 40 MHz,αποτελεσματική βελτίωση των ταχυτήτων μετάδοσης ανοικτής και κατεχόμενης σύνδεσης, και βελτίωση της ανθεκτικότητας και της περιβαλλοντικής προσαρμοστικότητας ολόκληρου του ασύρματου συστήματος μεταφοράς.
1Υποστηρίζει μεγαλύτερο συνολικό εύρος ζώνης, υποστηρίζει συγκέντρωση φορέα 20MHz + 20MHz και το μέγιστο ρυθμό μετάδοσης δεδομένων υπερβαίνει τα 100Mbps.
2Υποστηρίζει συνεχή συγκέντρωση φορέα και μη συνεχή συγκέντρωση φορέα, η οποία είναι πιο ευέλικτη.
3Υποστηρίζει τη συλλογή φορέα διαφορετικών εύρους ζώνης, και μπορεί να ρυθμίσει το εύρος ζώνης της συλλογής φορέα
Σύμφωνα με τις περιβαλλοντικές παρεμβολές και τους διαθέσιμους πόρους ραδιοφάσματος, διευκολύνοντας την προσαρμογή σε διαφορετικά σενάρια.
4. Επαναμεταδίδεται σε διαφορετικούς φορείς για να αποφευχθεί η διακοπή των δεδομένων μετά την παρεμβολή ενός μόνο φορέα.
5. Υποστηρίζει το hopping συχνότητας διαφορετικών φορέων για να βρει πιο αποτελεσματικά φορείς χωρίς παρεμβολές.
Εφαρμογές:
Αεροπορική παρακολούθηση: Κατεβάζουσα σύνδεση βίντεο σε πραγματικό χρόνο για μη επανδρωμένα αεροσκάφη και ελικόπτερα σταθερής πτέρυγας που χρησιμοποιούνται για την παρακολούθηση μεγάλων περιοχών όπως σύνορα, φυσικές καταστροφές ή κρίσιμες υποδομές.
Απομακρυσμένη παρακολούθηση και επιθεώρηση: Ιδανικό για την επιθεώρηση γραμμών ηλεκτρικής ενέργειας, την παρακολούθηση αγωγών και την παρακολούθηση του περιβάλλοντος, όπου τα βίντεο και τα δεδομένα μεταδίδονται σε μεγάλες αποστάσεις.
Επιχειρήσεις αναζήτησης και διάσωσης: Τα δεδομένα βίντεο και TTL χαμηλής καθυστέρησης το καθιστούν ένα τέλειο εργαλείο για τους πρώτους ανταποκριτές, παρέχοντας επίγνωση κατάστασης σε πραγματικό χρόνο σε απομακρυσμένες ή πληγείσες από καταστροφές περιοχές.
Άμυνα και Ασφάλεια: Είναι απαραίτητο για στρατιωτικές και αστυνομικές εφαρμογές, προσφέροντας τόσο ασφαλή επικοινωνία όσο και τη δυνατότητα μετάδοσης ζωντανών βίντεο HD για τακτικές επιχειρήσεις.
Γεωργική παρακολούθηση: Για τη γεωργία ακριβείας, χρησιμοποιώντας drones και ελικόπτερα για την παρακολούθηση μεγάλων αγροτικών εκτάσεων, παρέχοντας τόσο ανατροφοδότηση βίντεο όσο και δεδομένα τηλεμετρίας για τη διαχείριση των καλλιεργειών.
Προδιαγραφές
|
Γενικά |
Ασύρματα |
|||
|
Τεχνολογία |
Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE |
Επικοινωνία |
1Τ1R |
|
|
Μεταφορά βίντεο |
1080p HD μετάδοση βίντεο, H.264/H.265 προσαρμοστική |
Διαβίβαση δεδομένων IP |
Υποστηρίζει τη μετάδοση δεδομένων με βάση πακέτα IP |
|
|
Ψηφισμένη |
Εναλλακτικό στρώμα-2 |
Σύνδεση δεδομένων |
Πλήρη διπλή επικοινωνία |
|
|
Ποσοστό δεδομένων |
Μέγιστο 100Mbps ((Uplink και Downlink) |
Αναλογία ανόδου και πτώσης |
2D3U/3D2U/4D1U/1D4U |
|
|
Πεδίο |
UGV: 5-10KM εδάφους προς το έδαφος ((LOS) |
Αυτοματοποιημένη αλυσίδα ανοικοδόμησης |
Αυτοματοποιημένη αποκατάσταση σύνδεσης μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
|
|
Δυναμικότητα |
64 κόμβοι |
ΑΝΑΝΑΤΗΣΗ |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102 dBm |
|
Δύναμη μετάδοσης |
10W |
10 MHz |
-100 dBm |
|
|
Κλιμάκωση |
Καθυστέρηση αεροδιασύνδεσης < 30 ms |
5 MHz |
-96 dBm |
|
|
Μοντάρωση |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Αντιπαρακωλύσεις |
Η μετατόπιση συχνότητας και η προσαρμοστική διαμόρφωση |
10 MHz |
-100 dBm |
|
|
Διάφραση ζώνης |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Κατανάλωση ενέργειας |
30W |
ΔΙΚΑΛΗΤΗΣΗ ΣΤΗΝ ΣΥΝΤΑΓΗ |
||
|
Εισφορά ισχύος |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Διάσταση |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Μηχανική |
||
|
Θερμοκρασία λειτουργίας |
-20°C~+55°C |
|
|
Διάσταση |
130*100*25mm ((Η κεραία δεν περιλαμβάνεται) |
|
|
Βάρος |
273g |
|
|
ΕΝΤΕΡΦΑΣΕΣ |
||
|
RF |
2 x SMA |
|
|
Ηλεκτρονικό δίκτυο |
1xEthernet |
|
|
COMUART |
3xΣειριακή θύρα |
1. DEBUG Σειριακή θύρα |
|
Δύναμη |
1xDC Εισαγωγή |
DC24V-27V |
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server |
Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση του υπολογιστή.
lΌταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Λογισμικό TCP, TCP client, UDP, UDP multicast, TCP server/client coexistence, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
|
|
