| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-615PTM |
| Τροποποιημένο: | 2units |
| τιμή: | Διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

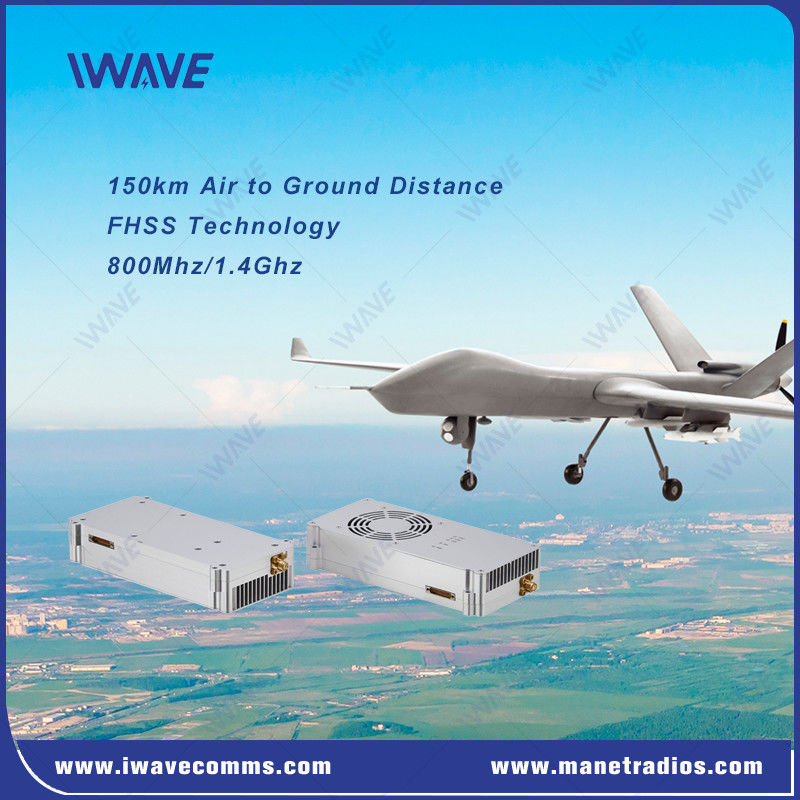

150 χλμ. Ασύρματος HD τηλεοπτικός πομπός για drone
Περιγραφή
ΗFDM-615PTMείναι μια προηγμένη μονάδα ασύρματης μετάδοσης που έχει σχεδιαστεί για κατεχόμενη σύνδεση βίντεο και δεδομένων μεγάλης εμβέλειας, με ιδιαίτερη έμφαση στα μη επανδρωμένα αεροσκάφη (UAV), συμπεριλαμβανομένων των μη επανδρωμένων αεροσκαφών σταθερής πτέρυγας και των ελικοπτέρων.Αυτή η λύση είναι ιδανική για εφαρμογές όπως οι επικοινωνίες έκτακτης ανάγκης, παρακολούθηση περιπολίας ηλεκτρικών γραμμών, θαλάσσιες επιχειρήσεις, και πρώτοι βοηθοί.
Νέα δυναμική επιλογή συχνότητας, αυτόματος έλεγχος ισχύος, ισχυρή ικανότητα NLOS, συχνότητα άλματος & Ultra Wide L-band Range 1420-1530Mhz Η συχνότητα παρέχει ισχυρή παρεμβολή και ανθεκτικότητα σε πατατάκια!
Το βάρος 280 g και το μικρό μέγεθος καθιστούν το FDM-615P TM ιδανικό υποψήφιο για υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας σε μικροανθρώπινες πλατφόρμες.
Βασικά χαρακτηριστικά
|
|
Διάταξη του φάσματος εξάπλωσης (FHSS) με κλίση συχνότητας:
ΗFDM-615PTMΧρήσηΕπενδύσειςΓια την αξιόπιστη μετάδοση δεδομένων σε μεγάλες αποστάσεις, προσφέροντας εξαιρετική ανοσία στον θόρυβο και στις παρεμβολές.
Δυναμίες μεγάλης εμβέλειας και NLOS:
Η μονάδα προσφέρει σταθερή επικοινωνίαέως 150 χλμ.(καθαρή οπτική γραμμή) με τοΆντενα 2dBi από γυάλινη ίνα, καθιστώντας το ιδανικό για τα υψηλής απόδοσης UAVs, συμπεριλαμβανομένωνΑεροπορικά αεροσκάφηκαιΑεροπλάνα σταθερής πτέρυγας.
Υψηλή ταχύτητα δεδομένων για μετάδοση βίντεο HD:
Σε απόσταση150 χιλιόμετρα, τοFDM-615PTMπαρέχει8-12 Mbpsδιαβίβαση δεδομένων, επιτρέπονταςFull HD 1080P60Αυτό είναι κρίσιμο για εφαρμογές βίντεο σε πραγματικό χρόνο όπως παρακολούθηση, τηλεπαρακολούθηση και έλεγχο αποστολών.
Χαμηλή καθυστέρηση:
Η συσκευή προσφέρεισύντομη καθυστέρηση (60-80 ms)Η λειτουργία αυτή είναι ιδιαίτερα σημαντική για εργασίες όπως ο τηλεχειρισμός με τσιμπούρα ή η στόχευση της κάμερας.
Εφαρμογή
ΑΜΠ:Επικοινωνία μεγάλου βεληνεκούς για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, VTOL και ελικόπτερα.
Πρώτοι που απάντησαν:Επικοινωνίες έκτακτης ανάγκης για ταχεία ανάπτυξη σε κρίσιμες καταστάσεις.
Παρακολούθηση γραμμών ηλεκτρικής ενέργειας:Μεταφορά δεδομένων και βίντεο μεγάλης εμβέλειας για τηλεεξέταση.
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Πεδίο | 100-150 χιλιόμετρα (αέρος προς το έδαφος) | |
| Δυναμικότητα | 32 κόμβοι | |
| Περιοχή NLOS | 5-10 χλμ. από το έδαφος στο έδαφος | |
| Δύναμη ραδιοκυμάτων | 10W | |
| Κλιμάκωση | Από άκρο σε άκρο: 60ms-80ms | |
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντισυμπλοκή | Αυτόματη μετατόπιση συχνότητας | |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Δύναμη | ||
| Εισφορά ισχύος | Συνεχής ισχύς 24V±10% | |
| Κατανάλωση ενέργειας | 30 watts | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Πιο υψηλή προτεραιότητα από την πύλη δικτύου. | |
| Σημείωση:Τα δεδομένα που αποστέλλονται και λαμβάνονται μεταδίδονται στο δίκτυο.παραλαβή και έλεγχος, πρέπει να ορίσετε τον μορφότυπο μόνοι σας | ||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Δύναμη | 1xJ30 | |
| Αποδιορθώσεις | 1xJ30 | |
