| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6802PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

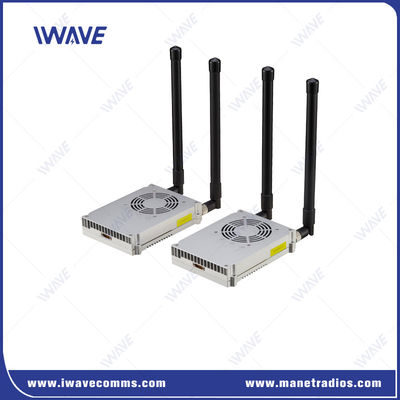

50km 100Mbps TCP UDP IP ψηφιακή σύνδεση δεδομένων για Drone
Περιγραφή
FDM-6802PTMείναι μια πλακέτα δικτύου σημείων σε πολλά σημεία για μακρινή σύνδεση βίντεο και δεδομένων προς το έδαφος.Είναι ειδικά σχεδιασμένο για σταθερά πτερύγια drone / ελικόπτερο / οχήματα video downlink για 50km κατά τη διάρκεια της γρήγορης κίνησης.
Η έξυπνη κεραία MIMO καθιστά το FDM-6802P TM να παρέχει βίντεο HD σε πραγματικό χρόνο και σύνδεση ευρυζωνικής δικτύωσης Ethernet με ταχύτητα μετάδοσης 100Mbps.

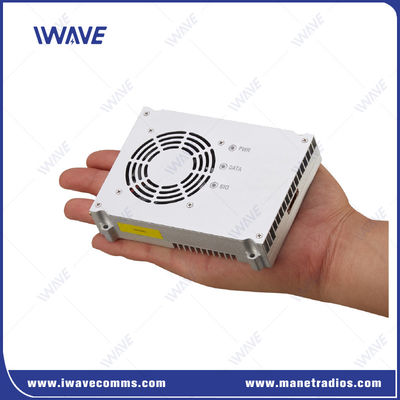

Έχει μεγάλα πλεονεκτήματα στην εφαρμογή για VTOL/fixed wing drone/helicopter ασύρματη μετάδοση με βάρος μόλις 273g.
Βασικά χαρακτηριστικά
|
|
Μεγάλης εμβέλειας HD επικοινωνία βίντεο και χαμηλή καθυστέρηση
Προσφέρει 50 χιλιόμετρα αέρος προς το έδαφος full HD video downlink με αμφίδρομη μετάδοση δεδομένων για VTOL/fixed wing drone/helicopter.
Διαθέτει λιγότερο από 60ms-80msof καθυστέρηση για 50 χιλιόμετρα, έτσι ώστε να μπορείτε να δείτε και να ελέγξετε τι συμβαίνει ζωντανά.
Αυτόματος έλεγχος ισχύος
Η ισχύς μετάδοσης κάθε κόμβου ρυθμίζεται και ελέγχεται αυτόματα ανάλογα με την ποιότητα του σήματος.
Μεταφορά δεδομένων και βίντεο HD:Διασφαλίζει σταθερές και ασφαλείς συνδέσεις επικοινωνίας για ροή βίντεο, τηλεμετρία και έλεγχο.
Δυναμικά περιβάλλοντα δικτύου:Ιδανικό για ταχέως μεταβαλλόμενα, υψηλής ζήτησης ασύρματα περιβάλλοντα.
Βιομηχανική και τακτική χρήση:Υποστηρίζει εφαρμογές σε drones, αυτόνομα οχήματα και άλλα κρίσιμα συστήματα που απαιτούν ισχυρή επικοινωνία μεγάλης εμβέλειας.
Προδιαγραφές
|
Γενικά |
Ασύρματα |
|||
|
Τεχνολογία |
Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE |
Επικοινωνία |
1Τ1R |
|
|
Μεταφορά βίντεο |
1080p HD μετάδοση βίντεο, H.264/H.265 προσαρμοστική |
Διαβίβαση δεδομένων IP |
Υποστηρίζει τη μετάδοση δεδομένων με βάση πακέτα IP |
|
|
Ψηφισμένη |
Εναλλακτικό στρώμα-2 |
Σύνδεση δεδομένων |
Πλήρη διπλή επικοινωνία |
|
|
Ποσοστό δεδομένων |
Μέγιστο 100Mbps ((Uplink και Downlink) |
Αναλογία ανόδου και πτώσης |
2D3U/3D2U/4D1U/1D4U |
|
|
Πεδίο |
UGV: 5-10KM εδάφους προς το έδαφος ((LOS) |
Αυτοματοποιημένη αλυσίδα ανοικοδόμησης |
Αυτοματοποιημένη αποκατάσταση σύνδεσης μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
|
|
Δυναμικότητα |
64 κόμβοι |
ΑΝΑΝΑΤΗΣΗ |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102 dBm |
|
Δύναμη μετάδοσης |
2 βατ |
10 MHz |
-100 dBm |
|
|
Κλιμάκωση |
Καθυστέρηση αεροδιασύνδεσης < 30 ms |
5 MHz |
-96 dBm |
|
|
Μοντάρωση |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Αντιπαρακωλύσεις |
Η μετατόπιση συχνότητας και η προσαρμοστική διαμόρφωση |
10 MHz |
-100 dBm |
|
|
Διάφραση ζώνης |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Κατανάλωση ενέργειας |
30W |
ΔΙΚΑΛΗΤΗΣΗ ΣΤΗΝ ΣΥΝΤΑΓΗ |
||
|
Εισφορά ισχύος |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Διάσταση |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Μηχανική |
||
|
Θερμοκρασία λειτουργίας |
-20°C~+55°C |
|
|
Διάσταση |
130*100*25mm ((Η κεραία δεν περιλαμβάνεται) |
|
|
Βάρος |
273g |
|
|
ΕΝΤΕΡΦΑΣΕΣ |
||
|
RF |
2 x SMA |
|
|
Ηλεκτρονικό δίκτυο |
1xEthernet |
|
|
COMUART |
3xΣειριακή θύρα |
1. DEBUG Σειριακή θύρα |
|
Δύναμη |
1xDC Εισαγωγή |
DC24V-27V |
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server |
Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση του υπολογιστή.
lΌταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Λογισμικό TCP, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
|
|
