| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6802PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

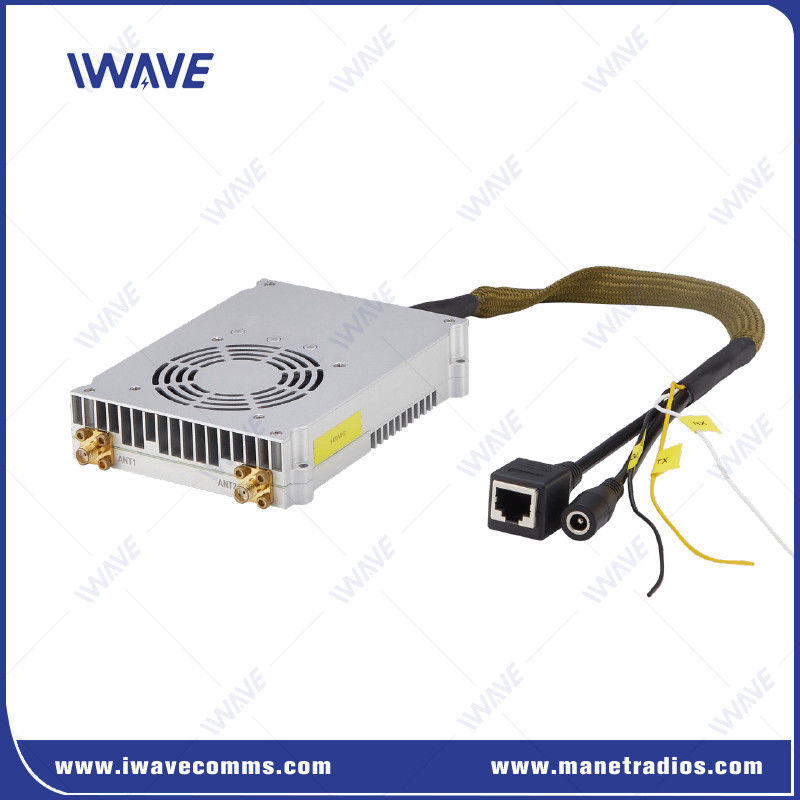

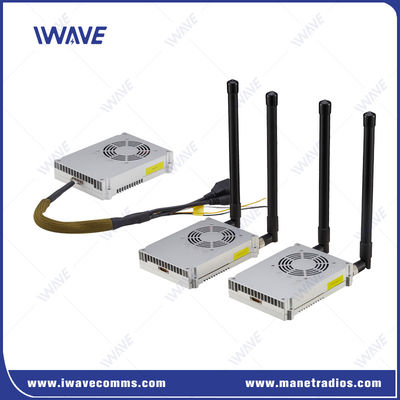

Σύστημα ασύρματης μετάδοσης υψηλών επιδόσεων για επικοινωνία HD βίντεο και δεδομένων
Περιγραφή
ΗFDM-6802PTMΤο IWAVE είναι μια πρωτοποριακή λύση ασύρματης μετάδοσης που βασίζεται σε ένα ώριμο chipset SOC.Δύναμη εξόδου 2 Wκαι2x2 MIMO, παρέχει ισχυρή και ασφαλήΕπικοινωνία μέσω IPγια βίντεο HD, δεδομένα και σειριακό έλεγχο.
Έχει μεγάλα πλεονεκτήματα στην εφαρμογή για VTOL/fixed wing drone/helicopter ασύρματη μετάδοση με βάρος μόλις 273g.
Έρχεται σε έκδοση 10W και 20W για να δημιουργήσει μια κρυπτογραφημένη σύνδεση επικοινωνίας για σμήνος UAV πέρα από την οπτική γραμμή σε περίπλοκα περιβάλλοντα RF.
Βασικά χαρακτηριστικά
|
|
Διάσπαση φάσματος με κλίση συχνότητας (FHSS)
Το προϊόν IWAVE IP MESH υπολογίζει και αξιολογεί εσωτερικά τον τρέχοντα σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος-θόρυβου SNR και το ποσοστό σφάλματος bit SER.Εάν πληρούνται οι προϋποθέσεις της κρίσης, θα εκτελέσει ταλάντευση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τον κατάλογο.
Εάν η ασύρματη κατάσταση είναι καλή, η συχνότητα δεν θα εκτελεστεί μέχρι να ικανοποιηθεί η προϋπόθεση κρίσης.
Αυτόματος έλεγχος σημείων συχνότητας
Μετά την εκκίνηση, θα προσπαθήσει να συνδεθεί με τα προφυλαγμένα σημεία συχνότητας πριν από την τελευταία διακοπή.θα προσπαθήσει αυτόματα να χρησιμοποιήσει άλλα διαθέσιμα σημεία συχνότητας για την ανάπτυξη δικτύου.
Γιατί να επιλέξετε το FDM-6802PTM;
Μεγάλο εύρος ζώνης:Διαχειρίζεται αποτελεσματικά την επικοινωνία βίντεο και δεδομένων με χαμηλή καθυστέρηση.
Αντιδιαταραχή:Το προηγμένο FHSS και η προσαρμοστική διαμόρφωση εξασφαλίζουν αδιάλειπτη λειτουργία σε δύσκολα περιβάλλοντα ραδιοσυχνοτήτων.
Πλαγκ-ντ-πλέι:Απλοποιεί την ανάπτυξη με αυτόματη ρύθμιση και δυναμική δικτύωση.
Δυνατό και ευέλικτο:Η διεπαφή πλέγματος αεροπορίας J30 και οι πολλαπλές επιλογές επικοινωνίας την καθιστούν κατάλληλη για διάφορες ανθεκτικές εφαρμογές.
ΗFDM-6802PTMείναι μια ιδανική λύση για βιομηχανίες που απαιτούν ένα αξιόπιστο, προσαρμόσιμο και υψηλής απόδοσης σύστημα ασύρματης μετάδοσης για κρίσιμα καθήκοντα επικοινωνίας βίντεο και δεδομένων.
Προδιαγραφές
|
Γενικά |
Ασύρματα |
|||
|
Τεχνολογία |
Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE |
Επικοινωνία |
1Τ1R |
|
|
Μεταφορά βίντεο |
1080p HD μετάδοση βίντεο, H.264/H.265 προσαρμοστική |
Διαβίβαση δεδομένων IP |
Υποστηρίζει τη μετάδοση δεδομένων με βάση πακέτα IP |
|
|
Ψηφισμένη |
Εναλλακτικό στρώμα-2 |
Σύνδεση δεδομένων |
Πλήρη διπλή επικοινωνία |
|
|
Ποσοστό δεδομένων |
Μέγιστο 100Mbps ((Uplink και Downlink) |
Αναλογία ανόδου και πτώσης |
2D3U/3D2U/4D1U/1D4U |
|
|
Πεδίο |
UGV: 5-10KM εδάφους προς το έδαφος ((LOS) |
Αυτοματοποιημένη αλυσίδα ανοικοδόμησης |
Αυτοματοποιημένη αποκατάσταση σύνδεσης μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
|
|
Δυναμικότητα |
64 κόμβοι |
ΑΝΑΝΑΤΗΣΗ |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102 dBm |
|
Δύναμη μετάδοσης |
2 βατ |
10 MHz |
-100 dBm |
|
|
Κλιμάκωση |
Καθυστέρηση αεροδιασύνδεσης < 30 ms |
5 MHz |
-96 dBm |
|
|
Μοντάρωση |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Αντιπαρακωλύσεις |
Η μετατόπιση συχνότητας και η προσαρμοστική διαμόρφωση |
10 MHz |
-100 dBm |
|
|
Διάφραση ζώνης |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Κατανάλωση ενέργειας |
30W |
ΔΙΚΑΛΗΤΗΣΗ ΣΤΗΝ ΣΥΝΤΑΓΗ |
||
|
Εισφορά ισχύος |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Διάσταση |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Μηχανική |
||
|
Θερμοκρασία λειτουργίας |
-20°C~+55°C |
|
|
Διάσταση |
130*100*25mm ((Η κεραία δεν περιλαμβάνεται) |
|
|
Βάρος |
273g |
|
|
ΕΝΤΕΡΦΑΣΕΣ |
||
|
RF |
2 x SMA |
|
|
Ηλεκτρονικό δίκτυο |
1xEthernet |
|
|
COMUART |
3xΣειριακή θύρα |
1. DEBUG Σειριακή θύρα |
|
Δύναμη |
1xDC Εισαγωγή |
DC24V-27V |
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server |
Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση του υπολογιστή.
lΌταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Λογισμικό TCP, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
|
|
