| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-605PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
Μεταφορά σήματος βίντεο και ελέγχου για μη επανδρωμένα βιομηχανικά μηχανήματα στο NLOS
Περιγραφή

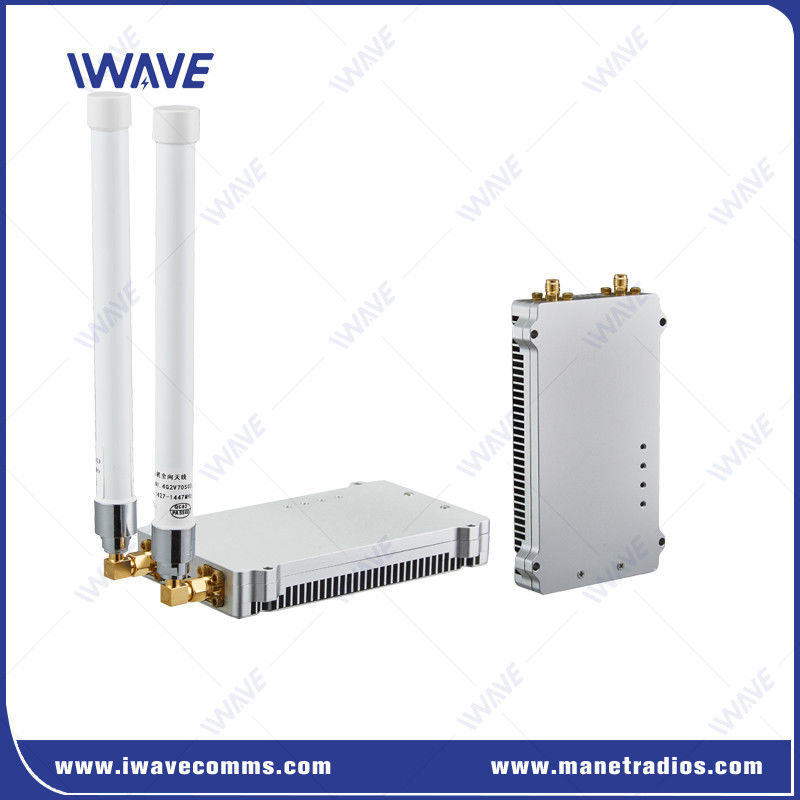

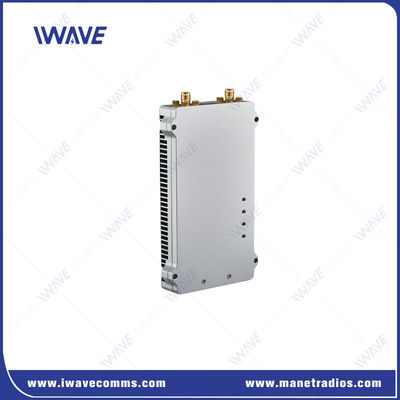

Το FDM-605PTM είναι μια πλακέτα δικτύου σημείων προς πολλαπλών σημείων για χαμηλόβάθμια σύνδεση βίντεο και δεδομένων μακράς εμβέλειας προς το έδαφος.Είναι ειδικά σχεδιασμένο για σταθερά πτερύγια drone / ελικόπτερο / οχήματα video downlink για 50km κατά τη διάρκεια της γρήγορης κίνησης.
Η FDM-605PTM είναι μια κορυφαία πλακέτα δικτύου σχεδιασμένη για εφαρμογές video downlink και δεδομένων μεγάλου βεληνεκούς, προσφέροντας ισχυρή απόδοση σε δύσκολα περιβάλλοντα Non-Line-of-Sight (NLOS).Ειδικά σχεδιασμένα για μη επανδρωμένες εξορυκτικές μηχανές, τρακτέρ, γερανό και οχήματα, η λύση αυτή εξασφαλίζει απρόσκοπτη επικοινωνία σε αποστάσεις 1-5 χλμ. σε δάση, σκληρό έδαφος και αστικά περιβάλλοντα.
Βασικά χαρακτηριστικά
|
Τεχνολογία πλεονεκτήματος
Αυτόματος έλεγχος ισχύος
Η ισχύς μετάδοσης κάθε κόμβου ρυθμίζεται και ελέγχεται αυτόματα ανάλογα με την ποιότητα του σήματος.
Διάσπαση φάσματος με κλίση συχνότητας (FHSS)
Το προϊόν IWAVE IP MESH υπολογίζει και αξιολογεί εσωτερικά τον τρέχοντα σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος-θόρυβου SNR και το ποσοστό σφάλματος bit SER.Εάν πληρούνται οι προϋποθέσεις της κρίσης, θα εκτελέσει ταλάντευση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τον κατάλογο.
Εάν η ασύρματη κατάσταση είναι καλή, η συχνότητα δεν θα εκτελεστεί μέχρι να ικανοποιηθεί η προϋπόθεση κρίσης.
Αυτόματος έλεγχος σημείων συχνότητας
Μετά την εκκίνηση, θα προσπαθήσει να συνδεθεί με τα προφυλαγμένα σημεία συχνότητας πριν από την τελευταία διακοπή.θα προσπαθήσει αυτόματα να χρησιμοποιήσει άλλα διαθέσιμα σημεία συχνότητας για την ανάπτυξη δικτύου.
Εφαρμογές:
Μηχανοκίνητα βιομηχανικά μηχανήματα
Επιτρέπει την παρακολούθηση βίντεο σε πραγματικό χρόνο και τη μεταφορά δεδομένων για εξορυκτές, ελκυστήρες, γερανούς και οχήματα, βελτιώνοντας την λειτουργική αποτελεσματικότητα και ασφάλεια.
Ασύρματη μετάδοση σε δύσκολα περιβάλλοντα
Σχεδιασμένα για λειτουργίες NLOS σε περιοχές με πυκνά εμπόδια ή σκληρές συνθήκες.
Κριτικά ιδιωτικά δίκτυα
Ιδανικό για τη δημιουργία ασφαλών συνδέσεων επικοινωνίας σε βιομηχανικές και τακτικές επιχειρήσεις, εξασφαλίζοντας αδιάλειπτη ροή δεδομένων.
Απομακρυσμένο έλεγχο και παρακολούθηση
Παρέχει σύνδεση μεγάλης εμβέλειας, ασφαλή και υψηλής ταχύτητας, επιτρέποντας απομακρυσμένες λειτουργίες και παρακολούθηση.
Προδιαγραφές
|
Γενικά |
Μηχανική |
||
| ΤΕΧΝΟΓΙΑ | Ασύρματη με βάση την τεχνολογία πρόσβασης TD-LTE | ΘΕΜΕΡΑ | -20+55 |
| Κρυπτογράφηση | Επεξεργασία και διαμόρφωση των διακοπών | Διάμετροι | 116*70*17mm |
| ΔΕΣΜΟΣ ΤΗΣ ΤΗΝ Ημερομηνία | 30Mbps | Βάρος | 100g |
| ΑΝΑΝΑΤΗΣΗ | -103 dBm | ||
| ΑΡΧΗ | 50 χλμ. (αέρος προς έδαφος) | ΥΛΟΔΟΣ | Ασημένιο ανωτισμένο αλουμίνιο |
| Τρόπος | Σημείο σε πολλαπλό σημείο | Εγκατάσταση | Στο πλοίο |
| MIMO | 2x2 MIMO |
Δύναμη |
|
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | ||
| Δύναμη ραδιοκυμάτων | 33dBm | ΔΕΣΜΟΥΣΗ | Συνεχή 12V |
| ΕΠΙΤΡΟΠΗ | Από άκρο προς άκρο: 60ms-80ms | Ηλεκτρική κατανάλωση | 11 βατ |
| Αντι-JAM | Αυτόματη μετατόπιση συχνότητας | ||
|
ΣΥΜΒΟΥΛΙΑ |
ΕΝΤΕΡΦΑΣΕΣ |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ηλεκτρονικό δίκτυο | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Εισαγωγή ισχύος | 1xJ30 | ||
| Δεδομένα TTL | 1xJ30 | ||
| Αποδιορθώσεις | 1xJ30 | ||
|
COMUART |
|
| Ηλεκτρικό επίπεδο | 3.3V και συμβατό με 2.85V |
| Δεδομένα ελέγχου | RS232 |
| Ποσοστό Baud | 115200bps |
| Τρόπος μετάδοσης | Τρόπος διέλευσης |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύουΌταν η μετάδοση σήματος κροταλίζει, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα. |
| Σημείωση: 1Μετά την επιτυχή δικτύωση, κάθε μονάδα FDM-605PTM μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
|
|
ΑΝΑΝΑΤΗΣΗ |
||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
