| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2410 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

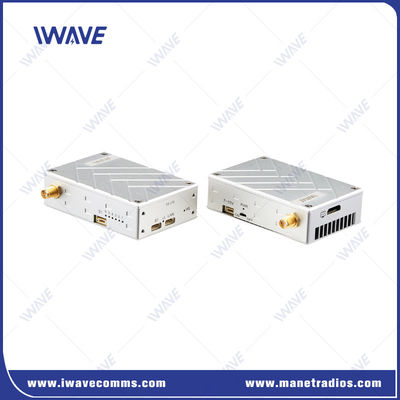

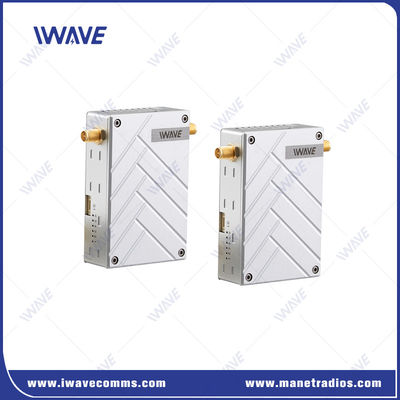

10 χλμ HDMI Full HD UAV Video Transmitter και πλήρης διπλής σύνδεσης δεδομένων Pixhawk Cube
Περιγραφή
Ο μικρός δέκτης μεταφοράς FIM-2410 είναι ένας νέος σχεδιασμός TDD-COFDM ασύρματου εξοπλισμού επικοινωνίας που βασίζεται σε στρατιωτικό πρότυπο για UAV. Υποστηρίζει 2.3/2.4/2.5Ghz για διαφορετικό περιβάλλον.Το σύστημα παρέχει ανώτερη απόδοση σε HD βίντεο μεγάλης εμβέλειας 8-12 χιλιομέτρων και αμφίδρομη μετάδοση δεδομένων με καθυστέρηση 50ms.
Βασικά χαρακτηριστικά
|
 |
Γενικές ερωτήσεις
Για την αποθήκευση βίντεο
Το Wireshark μπορεί να χρησιμοποιηθεί για εγγραφή, το Google Wireshark τρέχει στα Windows. Το Wireshark μπορεί να καταγράψει και να αναπαραγάγει οποιαδήποτε ροή βίντεο μέσω Ethernet.Ψάξε στο Google "Wireshark Recod Play Video" και προσπάθησε..
Σχετικά με τον τύπο διεπαφής SDI.
Ερώτηση 1:Παρακαλώ πείτε μου το είδος του SDI για αυτούς τους συνδέσμους;
Απάντηση: Είναι το τυπικό 3G SDI
Ερώτηση 2:Αν το βίντεο της κάμερας βγει στο EX_SDI ή HD_SDI για να βγει το βίντεο της σύνδεσης TX είναι χωρίς θόρυβο;
Απάντηση:Το HD-SDI λειτουργεί με το FIM-2450, αλλά το EX-SDI όχι.
Για τη μέγιστη ταχύτητα πτήσης
Ερώτηση:Ποια είναι η μέγιστη επιτρεπόμενη ταχύτητα πτήσης;
Απάντηση:Μέγιστη επιτρεπόμενη ταχύτητα πτήσης: 120 km/h
Εφαρμογή
Παρακάτω παρατίθενται οι εφαρμογές στα αγγλικά για το ειδικά σχεδιασμένο σύστημα μετάδοσης δεδομένων ελέγχου πτήσης και βίντεο LOS 5km HD αέρος-εδάφος UAV:
Αερογραφία:Καταγραφή εικόνων και βίντεο από αέρος υψηλής ευκρίνειας για επαγγελματικούς σκοπούς φωτογραφίας και κινηματογραφίας.
Ειδήσεις:Παροχή ζωντανών αναφορών βίντεο και ενημερώσεων σε πραγματικό χρόνο για την αναφορά και τη μετάδοση ειδήσεων.
Αθλητικά γεγονότα:Ηχογράφηση και μετάδοση δυναμικών εναέριων εικόνων αθλητικών εκδηλώσεων για βελτιωμένη εμπειρία παρακολούθησης.
Κρυφή Έρευνα:Διεξάγει μυστικές επιχειρήσεις παρακολούθησης με ασφαλή και διακριτική δυνατότητα μετάδοσης βίντεο.
Βίντεο παρακολούθησης:Εφαρμογή λύσεων παρακολούθησης και ασφάλειας μέσω βίντεο σε πραγματικό χρόνογια διάφορες τοποθεσίες και εγκαταστάσεις.
Πραγματοχρονική ασύρματη μετάδοση βίντεο:Επιτρέπει τη ροή ζωντανών βίντεο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων επιθεωρήσεων, απομακρυσμένης παρακολούθησης και πολλά άλλα.
Επιπλέον, το ασφαλές κιτ μετάδοσης είναι ειδικά σχεδιασμένο για τα drones παρακολούθησης που χρησιμοποιούνται:
Επιβολή του νόμου:Υποστήριξη των φορέων επιβολής του νόμου με ασφαλή και αξιόπιστα συστήματα εναέριας παρακολούθησης.
Πολιτική διάσωση:Βοήθεια σε επιχειρήσεις πολιτικής διάσωσης με την παροχή βίντεο σε πραγματικό χρόνο και κρίσιμων δεδομένων για αποτελεσματική αντιμετώπιση και συντονισμό.
Προδιαγραφές
| Συχνότητα | 2.4GHz ((2402Mhz-2482MHz) |
| Ανίχνευση σφαλμάτων | Διορθώσεις σφάλματος LDPC FEC/Video H.264/265 |
| Δύναμη μετάδοσης ραδιοσυχνοτήτων | 1W (αέρος προς έδαφος 8km-12km) |
| Κατανάλωση ενέργειας | TX: 10W |
| RX: 6W | |
| Διάφραση ζώνης | 4MHz/8Mhz |
| Κλιμάκωση | ≤ 15-30 ms |
| Ποσοστό μετάδοσης | 3-5Mbps |
| Να Έχετε Ευαισθησία | - 100 dBm@4Mhz |
| Χρωματικό χώρο βίντεο | Προεπιλεγμένο 4:2:0 |
| Άντενα | 1Τ2R |
| Διασύνδεση εισόδου/εξόδου βίντεο | HDMI mini TX/RX, ή μετατροπή FFC σε HDMI-A RX/TX |
| Φόρμα συμπίεσης βίντεο | Αλγόριθμοι H.264+H.265 |
| Μικροδιαστολή | Προσαρμογή λογισμικού, μέγιστο 115200bps |
| Κρυπτογράφηση | ΑΕΣ 128 |
| Απόσταση μετάδοσης | Αέρος προς έδαφος 8-12 χιλιόμετρα |
| Ώρα εκκίνησης | < 30s |
| Δίδυμη λειτουργία | Υποστηρίζει ταυτόχρονα δεδομένα βίντεο και διπλό |
| Πληροφορίες | Υποστήριξη αμφίδρομης TTL |
| Ηλεκτρική τροφοδοσία | DC 7-18V |
| Διασύνδεση | 1080P/60 HDMI Mini RX x1 |
| 100Mbps Ethernet σε USB / RJ45 στο Windows × 1 | |
| S1 TTL αμφίδρομη σειριακή θύρα x1 | |
| Ενέργεια εισόδου x1 | |
| Φως δείκτη | Κατάσταση εισόδου/εξόδου HDMI |
| Διαβίβαση και λήψη | |
| Εργασιακή κατάσταση βίντεο πλακέτας | |
| Δύναμη | |
| HDMI | HDMI μίνι |
| Περιοχή θερμοκρασίας | Θερμοκρασία λειτουργίας: -40°C ~ + 85°C |
| Θερμοκρασία αποθήκευσης: -55°C ~+ 100°C | |
| Σχεδιασμός εμφάνισης | Τεχνολογία CNC/ διπλό περίβλημα από κράμα αλουμινίου |
| Διάσταση | 72 × 47 × 19 χιλιοστά |
| Βάρος | Tx: 94g/Rx: 94g |
|
|
