| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2450 |
| Τροποποιημένο: | 1 σύνολο |
| Χρόνος παράδοσης: | 7-14 ημέρες |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Western Union, MoneyGram |

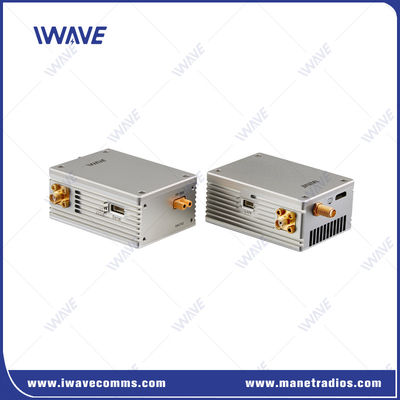

2.4GHz 50km UAV/FPV/Fixed Wing Drone Ασύρματος μεταδότης HDMI COFDM
Το Advanced Mini Link System (FIM-2450) είναι ένα προηγμένο ψηφιακό σύστημα δεδομένων και σύνδεσης βίντεο που έχει σχεδιαστεί για μικρά UAV και μικρότερα τακτικά UAS καθώς και UGV. Με βάρος μόλις 160 γραμμάρια,είναι ιδανικό για τις πλατφόρμες με αυστηρότερες απαιτήσεις SWaP.
Το σύστημα ανοικτής αρχιτεκτονικής επιτρέπει πλήρη διπλή ευρυζωνική ζώνη, τεχνικές διόρθωσης σφαλμάτων και επικοινωνία υψηλής ταχύτητας, με τη δυνατότητα υποσύνδεσης εικόνων βίντεο σε πραγματικό χρόνο, LAN και σειριακών δεδομένων,και πληροφορίες από ένα ευρύ φάσμα αισθητήρωνΜε υψηλή φασματική αποτελεσματικότητα και επιλεκτικότητα του ρυθμού δεδομένων, το σύστημα επιτρέπει τη λειτουργία πολλαπλών μη επανδρωμένων αεροσκαφών στην ίδια περιοχή του εναέριου χώρου.
Με εμβέλεια έως 50 χλμ, το FIM-2450 είναι ιδανικό για εκτεταμένες αποστολές UAV και UGV, συμπεριλαμβανομένης της αναγνώρισης πεδίου μάχης και ανίχνευσης IED.
Επιλογή συχνότητας
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 έως 2482 MHz |
| 2.5Ghz | 2500 έως 2570 MHz |
Χαρακτηριστικά
|
|
Εφαρμογή:

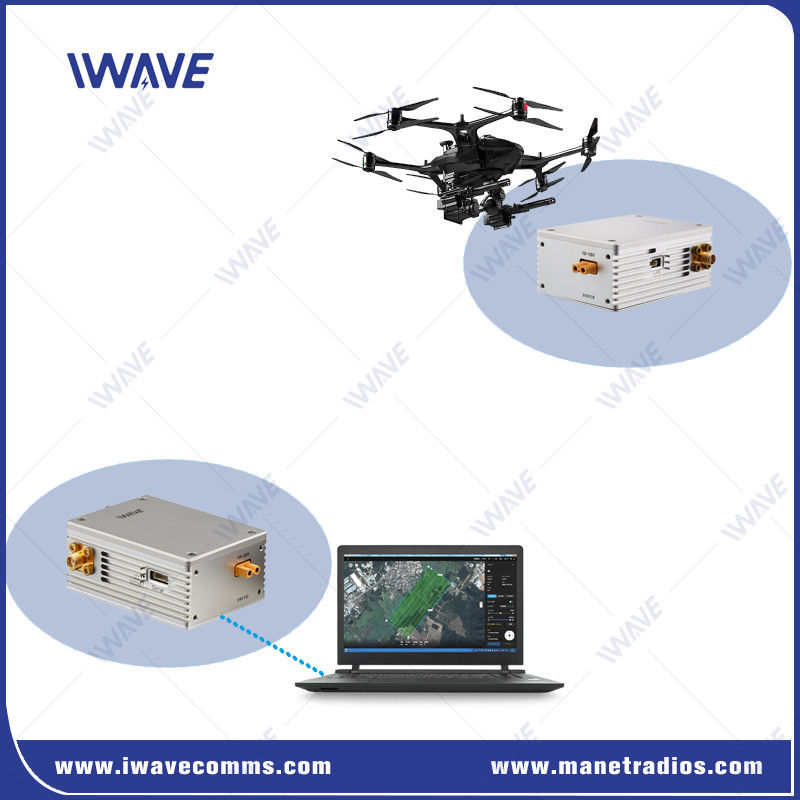

Συστατικά: Ενσωματωμένοι αερομεταφορείς, δέκτες εδάφους και κατευθυντήριες κεραίες (π.χ. παραβολικές με υψηλό κέρδος για μεγάλη απόσταση).
Εφαρμογές:
Επιβολή του νόμου: Παρακολούθηση κατά τη διάρκεια των επιχειρήσεων (π.χ. παρακολούθηση πλήθους, παρακολούθηση υπόπτων).
Επείγουσα αντιμετώπιση: ζωντανές εικόνες από τον αέρα για την πυρόσβεση, την αναζήτηση και διάσωση.
Παρακολούθηση υποδομών: Επιθεώρηση αγωγών, γραμμών ηλεκτρικής ενέργειας ή περιοχών καταστροφής.
Προδιαγραφές
| Συχνότητα | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 έως 2482 MHz | |
| 2.5Ghz | 2500 έως 2570 MHz | |
| Διάφραση ζώνης | 2/4/8MHz | |
| Δύναμη ραδιοκυμάτων | 2W (Bi-Amp, 2W μέγιστη ισχύς κάθε ενισχυτή ισχύος) | |
| Πεδίο μετάδοσης | 50 χιλιόμετρα | |
| Ποσοστό μετάδοσης |
1.5/3/6Mbps (ροή κωδικού βίντεο και σειριακά δεδομένα) Η καλύτερη ροή βίντεο: 2,5Mbps |
|
| Ποσοστό Baud | 115200 ((Διορθώσιμη) | |
| Ευαισθησία Rx | -100/-95/-90 dBm | |
| Αλγόριθμος ασύρματης ανοχής σφαλμάτων | Διόρθωση σφάλματος ασύρματης βασικής ζώνης FEC / διόρθωση σφάλματος υπερ-βίντεο codec | |
| Κλίση βίντεο |
Κλιμάκωση για κωδικοποίηση + μετάδοση + αποκωδικοποίηση 720P/60 < 50 ms 1080P/60 < 80ms |
|
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QPSK/Κατώτερη σύνδεση QPSK | |
| Φόρμα συμπίεσης βίντεο | Χ.264 | |
| Χρωματικό χώρο βίντεο | 4:2:0 (Επιλογή 4:2(Παράρτημα 2) | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 25άρια | |
| Δύναμη | DC-12V (1018V) | |
| Διασύνδεση |
Οι διεπαφές στο Tx και στο Rx είναι ίδιες.
|
|
| Δείκτες |
|
|
| Κατανάλωση ενέργειας |
Τσ: 17W (μέγιστο) Rx: 6W |
|
| Θερμοκρασία |
Εργασία: -40 ~ + 85°C Αποθήκευση: -55 ~ + 85°C |
|
| Διάσταση | Tx/Rx: 73,8 x 54 x 31 mm | |
| Βάρος | Tx/Rx: 160 g | |
| Σχεδιασμός μεταλλικής θήκης | Τεχνολογία CNC | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανές αγωγικής ανωδικής επεξεργασίας | ||
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
|
|
