| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-7800 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | Τ/Τ |

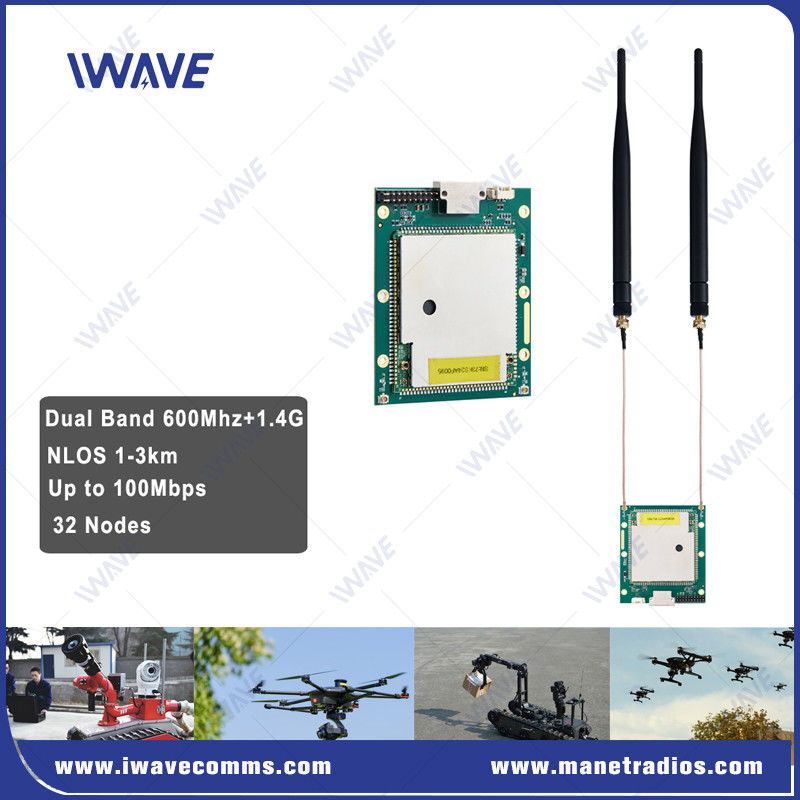

NLOS 3km Mesh Radio Module HD Βίντεο Μεταδότης
Περιγραφή

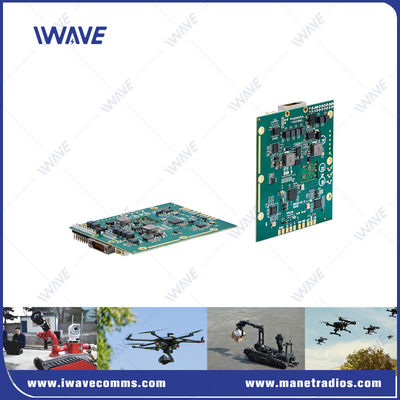

Η IWAVE προσφέρει τόσο συνημμένα όσο και προϊόντα OEM για την ασύρματη μεταφορά σειριακών δεδομένων. Η FD-7800 διαθέτει συχνότητα επιλογής από τον χρήστη εντός μιας διπλής ζώνης λειτουργίας 600Mhz ((566Mhz-678Mhz) και 1.4Ghz(1420-1530Mhz) και προγραμματιζόμενα εύρη ζώνης (1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz).Το IWAVE προσφέρει επίσης επικοινωνίες υψηλής ισχύος (έως 10W) για την παροχή ισχυρής ασύρματης σύνδεσης σε πολύ μεγάλες αποστάσεις.Το FD-7800 είναι διαθέσιμο σε μορφή OEM (bare board) για ενσωμάτωση πλατφόρμας για τη δημιουργία μιας προηγμένης, κλιμακώσιμη και αποδοτική Mobile Ad Hoc Networking (MANET).
Βασικά χαρακτηριστικά
Η συσκευή μπορεί να είναι εξοπλισμένη με μονάδα κωδικοποίησης βίντεο, ενσωματωμένη μονάδα φωνής, ασύρματη μονάδα WLAN,Μονάδα εντοπισμού θέσης GIS ή ενότητα πύλης δημόσιου δικτύου για την κάλυψη των απαιτήσεων εφαρμογής διαφορετικών σενάριων.
Η FD-7800 υιοθετεί την τεχνολογία CA του LTE-A. Σε σύγκριση με τη λειτουργία MIMO, η λειτουργία CA δεν έχει περιορισμούς στην τοποθεσία εγκατάστασης και την απόσταση μεταξύ των κεραίων, γεγονός που καθιστά την ανάπτυξη πιο ευέλικτη.
Υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας για την αντι παρεμβολή, μειώνοντας σημαντικά την κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Το μικροσκοπικό, ελαφρύ και ανθεκτικό σχεδιασμό επιτρέπει στο FD-7800 να είναι ένας ιδανικός υποψήφιος για εφαρμογές ευαίσθητες στο μέγεθος.Οι δυνατότητες μεγάλης εμβέλειας του FD-7800 επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας.
Εφαρμογή
Ασύρματη επέκταση Ethernet
Επικοινωνία και διαχείριση στόλου UGV.
Επικοινωνία κινητής ομάδας
Η ασύρματη επικοινωνία των UAV Swarm
Δεδομένα ασύρματης τηλεμετρίας
Ασύρματο βίντεο
Συστήματα ελέγχου μη επανδρωμένης πλατφόρμας
Προδιαγραφές
| Ασύρματα | |
| Τεχνολογία | Ασύρματη επικοινωνία με βάση το πρότυπο τεχνολογίας TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέγιστο 120Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 10 χιλιόμετρα NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 32 κόμβοι |
| MIMO | 2x2 MIMO |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |
| Διάσταση | 72*60*10mm |
| Βάρος | 33g |
| Τροποποιημένα δεδομένα | RS232/TTL |
| Επικοινωνία | Πλήρη διπλή επικοινωνία |
| Αναλογία ανόδου και πτώσης | 2D3U/3D2U/4D1U/1D4U |
| Αυτόματη ανασυγκρότηση | Αυτόματη επαναφορά μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
| Διπλή συχνότητα ζώνης | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Διασύνδεση | |
| RF | 2 x SMA |
| Λεωφορείο LAN | 2x θύρα Ethernet |
| Κουουάρτ | 1xCOMUART Επίπεδο TTL 3.3V, 1 αρχικό bit, 8 bits δεδομένων, 1 stop bit, χωρίς έλεγχο ισοτιμίας Ταχύτητα Baud: 115200bps (προεπιλεγμένο) (57600, 38400, 19200, 9600 ρυθμιζόμενο) |
| Εισφορά ισχύος | 1xDC Εισαγωγή: DC5-32V |
| Αισθησία | |
| 1.4GHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600 MHz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | -40°C~+80°C |
Βίντεο
|
|
