| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2450 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Δ/Π, Τ/Τ |

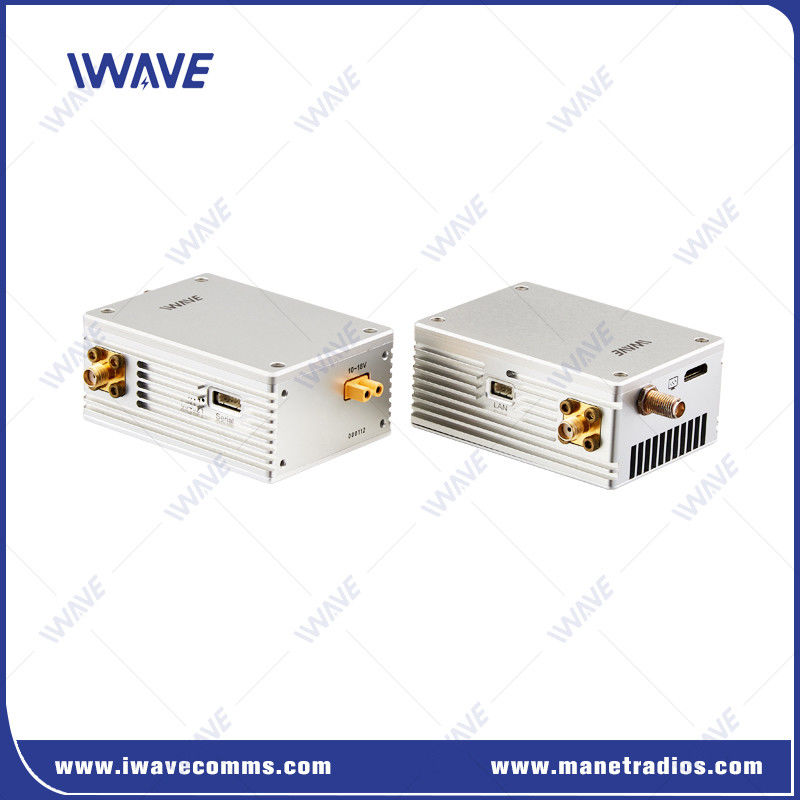

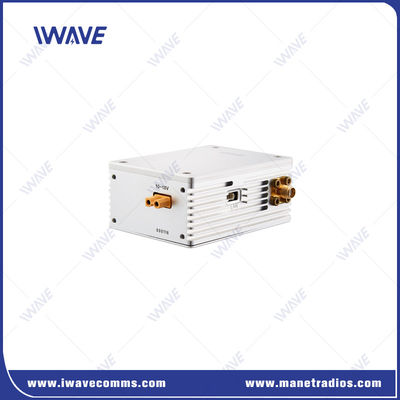

50 χλμ. Μεγάλη εμβέλεια HDMI και SDI Drone Video Transmitter και Serial Data Downlink
Περιγραφή
Το IWAVE FIM-2450 drone HDMI και SDI πομπό βίντεο και downlink σειριακών δεδομένων παρέχει ισχυρά κανάλια βίντεο και ελέγχου για μεγάλα drones ((VTOL/Fixed wing drone) με είσοδο βίντεο HDMI, SDI και IP.Παρέχει βίντεο Full HD και δεδομένα ελέγχου πτήσης MAVLINK ασύρματη κινητή επικοινωνία χωρίς καμία υποδομή για 50 χλμ..
Ο πομπός κάμερας FIM-2450 βασίζεται στην τεχνολογία TDD-COFDM.που δίνει στο FIM-2450 τη δυνατότητα υποστήριξης υψηλής απόδοσης έως 6Mbps στο κανάλι βίντεο και ανώτερη ανθεκτικότητα στο κανάλι ελέγχου όταν η απόσταση είναι 50km.
Η μονάδα του FIM-2450 ζυγίζει μόνο 160 γραμμάρια.
Το κανάλι βίντεο μπορεί εύκολα να συνδεθεί μέσω της διεπαφής HDMI, της διεπαφής SDI και της διεπαφής Ethernet.
Βασικά χαρακτηριστικά
|
• Διπλή κεραία Tx και διπλή κεραία Rx. • Υψηλής απόδοσης κωδικοποίηση H.264+H.265/FPGA |
 |
Λειτουργία ζώνης 800Mhz και 1.4G
Ο πομπός βίντεο μακράς εμβέλειας FIM-2450 χρησιμοποιεί το εύρος συχνοτήτων 806 έως 826Mhz και 1428-1448Mhz για να αποφευχθεί η παρέμβαση στα συστήματα ελέγχου αεροσκαφών, τα οποία είναι συνήθως 2,4 GHz.
FHSS για την καταπολέμηση παρεμβολών
Το αυτόματο φάσμα εξάπλωσης συχνότητας (FHSS) θα επιλέξει το καλύτερο διαθέσιμο κανάλι που θα χρησιμοποιηθεί για την καταπολέμηση των παρεμβολών.
Εισαγωγή κάμερας SDI/HDMI/IP
Εισαγωγή βίντεο: θύρα Ethernet για κάμερα IP, θύρα mini HDMI για κάμερα HDMI και θύρα SMA για κάμερα sdi.
Βίντεο: HDMI, SDI και Ethernet.
Έλεγχος πτήσης
Το FIM-2450 διαθέτει δύο πλήρεις διπλής σειράς θύρες.4.8/4, Apm2.8, κλπ. Υποστήριξη επίγειου λογισμικού Mission Planner και QGround.
Κρυπτογραφημένη μετάδοση
Ο ψηφιακός πομπός βίντεο FIM-2450 χρησιμοποιεί AES128 για την κρυπτογράφηση βίντεο για να εξασφαλίσει ότι κανένας μη εξουσιοδοτημένος δεν μπορεί να υποκλέψει την τροφοδοσία βίντεο σας.
Εφαρμογή
Το Drone Video downlink είναι να μεταδίδει βίντεο με ακρίβεια και ταχύτητα από το ένα μέρος στο άλλο για να κάνουν τους ανθρώπους στο έδαφος να βλέπουν καθαρά τι συμβαίνει σε πραγματικό χρόνο.Ο τηλεοπτικός πομπός είναι επίσης γνωστός ως τα "μάτια" των drones.Διαδραματίζει σημαντικό ρόλο σε περίπτωση έκτακτης ανάγκης, όπως επιθεώρηση πετρελαϊκών αγωγών, επιθεώρηση υψηλής τάσης, παρακολούθηση δασικών πυρκαγιών κλπ.Οι άνθρωποι στο έδαφος μπορούν να ανταποκριθούν γρήγορα μόλις συμβεί το επείγον γεγονός..
Προδιαγραφές
| Συχνότητα | 800 MHz | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| Αντι- παρεμβολές | Αλλαγή συχνότητας | |
| Διάφραση ζώνης | 8MHz | |
| Δύναμη ραδιοκυμάτων | 2W | |
| Πεδίο μετάδοσης | 50 χιλιόμετρα | |
| Ποσοστό ημερομηνίας | 6Mbps (κοινόχρηστο με βίντεο, Ethernet και σειριακά δεδομένα) Η καλύτερη ροή βίντεο: 2,5Mbps | |
| Ποσοστό Baud | 115200 | |
| Ευαισθησία Rx | - 104 dBm | |
| Αλγόριθμος ασύρματης ανοχής σφαλμάτων | Ασύρματη σύνδεση βασικής ζώνης FEC διόρθωση σφάλματος προώθησης/διόρθωση σφάλματος υπερ-βίντεο codec | |
| Κλίση βίντεο | Συνολική καθυστέρηση για κωδικοποίηση + μετάδοση + αποκωδικοποίηση 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80ms 1080P/30 <50ms |
|
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QPSK/Κατώτερη σύνδεση QPSK | |
| Φόρμα συμπίεσης βίντεο | Χ.264 | |
| Χρωματικό χώρο βίντεο | 4:2:0 (Επιλογή 4:2(Παράρτημα 2) | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 15s | |
| Δύναμη | DC-12V (718V) | |
| Διασύνδεση | Οι διεπαφές στο Tx και στο Rx είναι ίδιες1*Εισόδου/Εξόδου βίντεο: Mini HDMI 1*Εισόδου/εξόδου βίντεο: SMA (SDI) 1*Συμβουλευτής εισόδου ισχύος 2*Εντενενική διεπαφή: SMA 2*Σειριακή (3.3VTTL) 1*LAN (100Mbps) |
|
| Δείκτες | Δείκτης κατάστασης ασύρματης σύνδεσης | |
| Κατανάλωση ενέργειας | Tx: 17W(Max)Rx: 16W | |
| Θερμοκρασία | Εργασία: -40 °C έως + 85 °C Αποθήκευση: -55 °C έως + 100 °C | |
| Διάσταση | Tx/Rx:73.8 x 54 x 31 mm(εκτός από SMA & Power plug) | |
| Βάρος | Tx/Rx: 160 g | |
| Σχεδιασμός μεταλλικής θήκης | Εργαλεία CNC | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανή ανωδικοποίησης με αγωγό | ||
|
|
