| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-605PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Δ/Π, Τ/Τ |

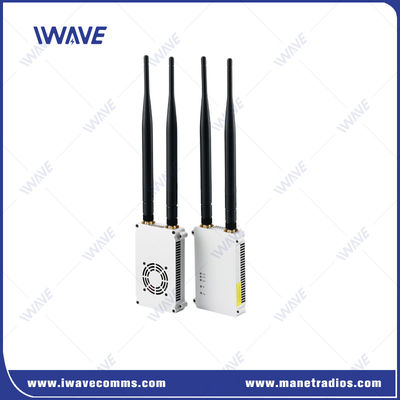

30 χλμ. Ethernet TCPIP και UDP δεδομένα ελέγχου πτήσης και HD Drone Video Transmitter
Περιγραφή
Το FDM-605PTM είναι ένα μακροχρόνιο μη επανδρωμένο drone ψηφιακής σύνδεσης δεδομένων Ethernet downlink ραδιοφωνικής βάσης με τεχνολογία ασύρματης επικοινωνίας TDD-COFDM.4GHz (1420-1530MHz) και κατάλληλο για μεγάλες αποστάσειςΗ ταχύτητα μετάδοσης είναι έως και 30Mbps και η μακρύτερη απόσταση μετάδοσης είναι 30km αέρα προς το έδαφος.,Υποστηρίζει αμφίδρομη μετάδοση δεδομένων TCPIP/UDP Ethernet και διπλή μετάδοση σειριακών δεδομένων.
Βασικά χαρακτηριστικά
|
 |
Μικρή καθυστέρηση από άκρο σε άκρο
● Η καθυστέρηση από tx σε rx είναι μικρότερη από 33 ms.
● Η κωδικοποίηση εντροπίας CABAC και το υψηλό ποσοστό συμπίεσης εξασφαλίζουν υψηλή ποιότητα βίντεο σε χαμηλό ρυθμό bitrate
● Κάθε κάμερα κωδικοποιείται στο ίδιο μέγεθος για να εξασφαλιστεί ότι δεν υπάρχει επιπλέον καθυστέρηση στο ασύρματο κανάλι που προκαλείται από μεγάλο I κάμερο.
● Υπερ-γρήγορη αποκωδικοποίηση στην μηχανή εμφάνισης.
Επικοινωνία μεγάλης απόστασης
Προηγμένη διαμόρφωση, αλογρίθμος FEC, PA υψηλής απόδοσης και υπερευαίσθητος δέκτης RF για τη διατήρηση σταθερής και μακράς εμβέλειας ασύρματης σύνδεσης μεταξύ της μονάδας ελέγχου αέρα και του εδάφους.
-40°C~+85°C θερμοκρασία λειτουργίας
Όλα τα τσιπ και τα ηλεκτρονικά εξαρτήματα είναι ειδικά σχεδιασμένα με βιομηχανική ποιότητα που αντέχει -40 °C ~ 85 °C
Διάφορα λιμάνια
Το FDM-605PTM προσφέρει δικατευθυντική σειριακή θύρα RJ45 και TTL και θύρα RS232. Αυτό το μοντέλο μπορεί να μεταφέρει ασύρματα σειριακά δεδομένα και δεδομένα Ethernet με βάση το TCP / IP / UDP.SMA Port διασύνδεση μπορεί να συνδεθεί απευθείας κεραίες ή καλώδιο τροφοδότησης.
Εφαρμογή
Το FDM-605PTM είναι ένας δικατευθυντικός τηλεοπτικός πομπός Ethernet που παρέχει ισχυρή μετάδοση βίντεο για μεγάλες αποστάσεις.
Πρόκειται για την ιδανική λύση για τα Drones και τα Ανεπιβατικά Αεροκίνητα Οχήματα (UAV), τα Ανεπιβατικά Οχήματα εδάφους (UGV), την ασύρματη βίντεο και τηλεμετρία μεγάλης εμβέλειας, τις κρίσιμες και ασφαλείς εφαρμογές.
Προδιαγραφές
| Συχνότητα | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| Δύναμη μετάδοσης ραδιοκυμάτων | 33dBm (αέρος προς έδαφος 30-50km) |
| Διάφρασμα ζώνης συχνότητας | 1.4/3/5/10/208MHz |
| Άντενα | 1Τ2R |
| Ρυθμίστε ρυθμό bits | Προσαρμογή λογισμικού |
| Κρυπτογράφηση | ΑΕΣ128 |
| Τρόπος μετάδοσης | σημείο προς σημείο και σημείο προς πολλαπλά σημεία |
| Ώρα εκκίνησης | 25άρια |
| Χρόνος ανοικοδόμησης σύνδεσης | < 1s |
| Ανίχνευση σφαλμάτων | Δελτίο ΕΚΤ LDPC |
| Τροποποιημένα δεδομένα | TTL: 0-3.3v |
| RS232: ±13V | |
| Ethernet | Υποστήριξη TCP/IP/UDP |
| Ποσοστό μετάδοσης | 30Mbps |
| Αισθησία | - 100 dBm@4Mhz |
|
|
-95dbm@8Mhz |
| Άντενα | 1T2R ((Omni Antenna) |
| Δύναμη |
DC12V-30V
|
| Κατανάλωση ενέργειας | TX: 12W |
|
|
RX: 12W |
| Θερμοκρασία | Θερμοκρασία λειτουργίας: -40 - +85°C |
| Θερμοκρασία αποθήκευσης: -55 - +85°C | |
| Διασύνδεση | Διασύνδεση εισόδου ισχύος × 1 |
|
|
Διασύνδεση κεραίας × 1 |
|
|
Διορθωτικό σύστημα |
|
|
RS232 Διασύνδεση x 1 ((Δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα το TTL και το RS232) |
|
|
Πύλη Ethernet x1 |
| Δείκτης | Φως δείκτη ισχύος |
| Δείκτης κατάστασης σύνδεσης ((4, 5, 6) | |
| Δείκτης έντασης σήματος ((1, 2, 3) | |
| Σχεδιασμός μεταλλικής θήκης | Τεχνολογία CNC |
| Δύο φύλλα από κράμα αλουμινίου | |
| Μηχανές αγωγικής ανωδικής επεξεργασίας | |

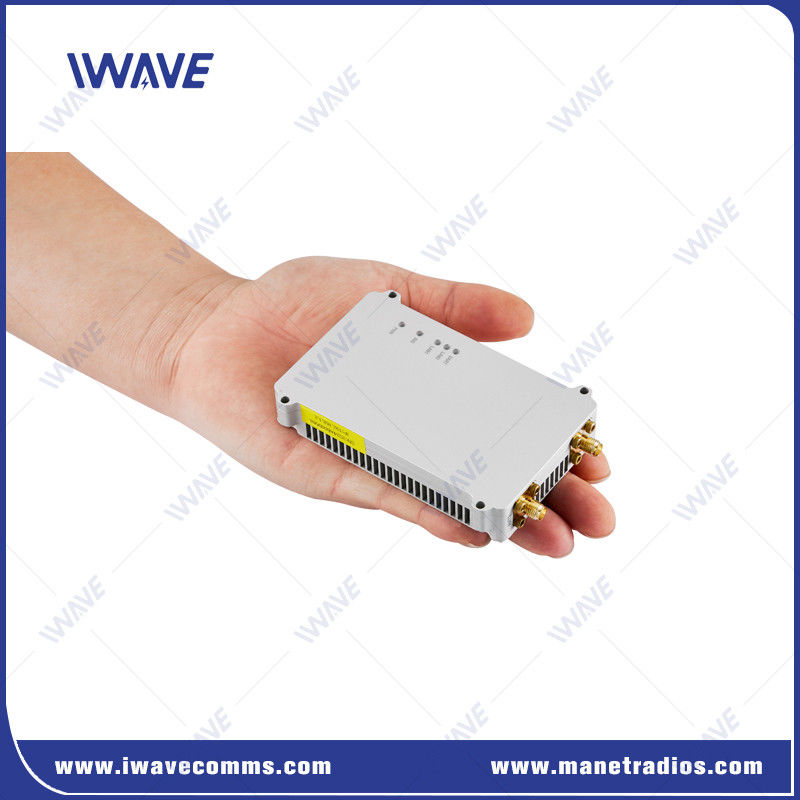

| Μέγεθος |
110*70*18mm
|
|
Βάρος |
TX: 150g |
| Rx: 150 g |
|
|
