| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2450 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Δ/Π, Τ/Τ |

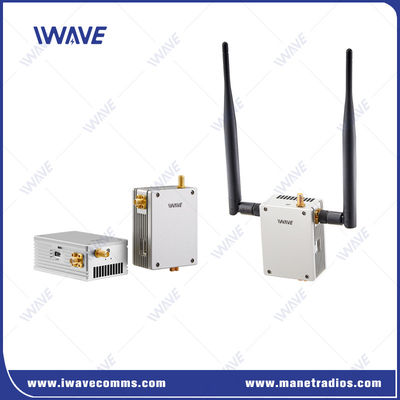

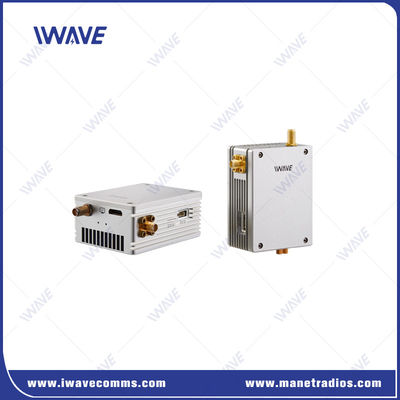

30 χλμ. UAV Video Transmitter για HDMI SDI 1080P Video και Telemetry Mavlink Δεδομένα
Περιγραφή
Το FIM-2450 είναι ένας πομπός μεταφοράς βίντεο drone για 30-50 χιλιόμετρα μακρά απόσταση με μετάδοση βίντεο Full HD και διπλής μετάδοσης δεδομένων TTL.Φέρνει τα πρότυπα ποιότητας και ανθεκτικότητας μετάδοσης στην ταχέως εξελισσόμενη και διαφοροποιημένη αρένα εναέριων βίντεο UAVΕίναι ένα επαγγελματικό UAV HD video link με τα χαρακτηριστικά ελαφρύ, συμπαγές και ανθεκτικό.Τόσο η μονάδα αέρα όσο και η μονάδα εδάφους που είναι εξοπλισμένες με κεραία ομνικής ινών μπορούν να εξασφαλίσουν την εμβέλεια 30-50 χλμ από τον αέρα προς το έδαφος με τροφοδοσία βίντεο 1080P.
Η συχνότητα εργασίας 2.405-2.479Ghz ρυθμίζεται από λογισμικό.
Διαφορετικές θύρες με HDMI, LAN και πλήρη διπλή σειριακή θύρα επιτρέπουν στους χρήστες να εφαρμόζουν διαφορετικά ωφέλιμα φορτία στο drone.
Μικρή καθυστέρηση με καθυστέρηση 50ms για βίντεο 1080P.
Βασικά χαρακτηριστικά
|  |
Χαμηλή καθυστέρηση
Επικοινωνία μεγάλης απόστασης
Προχωρημένη διαμόρφωση, υψηλής απόδοσης PA, FEC αλογρίθμος και υπερευαίσθητος δέκτης RF μονάδα.
-40°C~+85°C Θερμοκρασία λειτουργίας
Όλα τα τσιπ-σετ, τα ηλεκτρονικά μέρη και τα εξαρτήματα είναι βιομηχανικής ποιότητας που αντέχουν -40°C~85°C
Διάφορα λιμάνια
Ο τηλεοπτικός πομπός FIM-2450 είναι εξοπλισμένος με HDMI, SDI, LAN και full duplex serial port.Οι χρήστες μπορούν να έχουν ζωντανό βίντεο και να ελέγχουν την πτήση στο έδαφος μέσω του σχεδιαστή αποστολής ή QGround ταυτόχρονα..
Εφαρμογή
Ειδικά σχεδιασμένο για UAV αέρος προς το έδαφος LOS 30-50km HD video και μεταφορά δεδομένων ελέγχου πτήσης για αεροφωτογραφία, ειδήσεις, αθλητικά γεγονότα, κρυφή έρευνα, παρακολούθηση με βίντεο,ασύρματη μετάδοση βίντεο σε πραγματικό χρόνο και άλλα πεδία.
Ιδανικό για τα UAV μεσαίας και μεγάλης απόστασης, όπως τα UAV πολλαπλών περιστροφών, τα UAV σταθερής πτέρυγας και τα VTOL UAV σταθερής πτέρυγας κλπ.
Προδιαγραφές
| Συχνότητα | 2.4GHz (2.402-2.482GHz) |
| Ανίχνευση σφαλμάτων | Διορθώσεις σφάλματος LDPC FEC/Video H.264/265 |
| Δύναμη μετάδοσης ραδιοσυχνοτήτων | 33dBm |
| Κατανάλωση ενέργειας | TX: 19W/RX: 8W |
| Απόσταση | 30-50km ((Σημειώσεις: Η πραγματική απόσταση σχετίζεται με το περιβάλλον) |
| Διάφραση ζώνης | 4/8MHz |
| Άντενα | 1Τ: Παντοκατευθυντικές κεραίες 1R: Παντοκατευθυντικές κεραίες ή κεραίες πίνακα |
| Εισόδου/εξόδου βίντεο | Στο HDMI mini TX/RX ή FFC μετατρέψτε σε HDMI-A TX/RX |
| Χρωματικό χώρο βίντεο | Προεπιλεγμένο 4:2:0 |
| Συμπίεση βίντεο | Το AVC προσθέτει το χαρακτηριστικό H.265 στο TS stream |
| Κρυπτογράφηση | ΑΕΣ128 |
| Τρόπος μετάδοσης | από σημείο σε σημείο |
| Ώρα εκκίνησης | 25άρια |
| Χρόνος επανασύνδεσης | Λιγότερο από 1s μετά την ανάκτηση του σήματος |
| Κλιμάκωση από άκρο σε άκρο | 50-70ms για1080P60/720P60 Κωδικοποίηση και αποκωδικοποίηση |
| Ποσοστό μετάδοσης | 3/6Mbps |
| Να Έχετε Ευαισθησία | -98dbm@4Mhz |
| -95dbm@8Mhz | |
| Δίδυμη λειτουργία | Υποστηρίζει ταυτόχρονα δεδομένα βίντεο και διπλό |
| Πληροφορίες | Υποστήριξη TTL/MAVLINK/Τελεμετρία |
| Διασύνδεση | 1080P/60 HDMI Mini ×1 |
| Αντενή ×1 | |
| S1 TTL αμφίδρομη σειριακή θύρα ×1 | |
| RS 232 αμφίδρομη σειριακή θύρα ×1 ((Δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα οι σειριακές θύρες RS 232 και S1 TTL) | |
| Ethernet σε RJ45 στο Windows ×1 | |
| Ενέργεια εισόδου ×1 | |
| Φως δείκτη | Η κατάσταση εισόδου/εξόδου HDMI ((WL Light) |
| Δείκτης έντασης σήματος ((1, 2, 3) | |
| Δείκτης κατάστασης σύνδεσης ((5, 6) | |
| Δείκτης εργασίας πλάκας κυκλώματος βίντεο (4) | |
| Φως ισχύος | |
| HDMI | Ηλεκτρονικό καλώδιο (HDMI mini/Flexible Flat Cable) |
| Σχεδιασμός μεταλλικής θήκης | Τεχνολογία CNC |
| Δύο φύλλα από κράμα αλουμινίου | |
| Μηχανές αγωγικής ανωδικής επεξεργασίας | |
| Ηλεκτρική τροφοδοσία | DC7-18V (συμβάλλεται DC12V) |
| Περιοχή θερμοκρασίας | Θερμοκρασία λειτουργίας: -40 °C ~ +85 °C |
| Θερμοκρασία αποθήκευσης: -55°C ~ +85°C | |
| Διάσταση | Tx/Rx: 74,6 × 72,9 × 22,5 mm |
| Βάρος | Tx/Rx 146g |
|
|
