| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-615MT |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

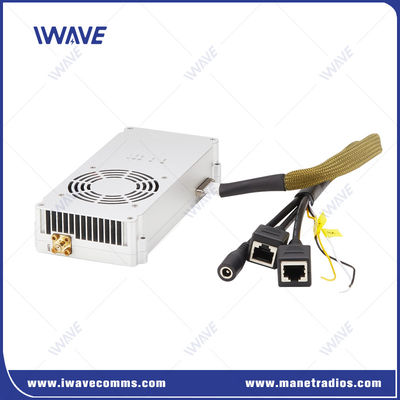

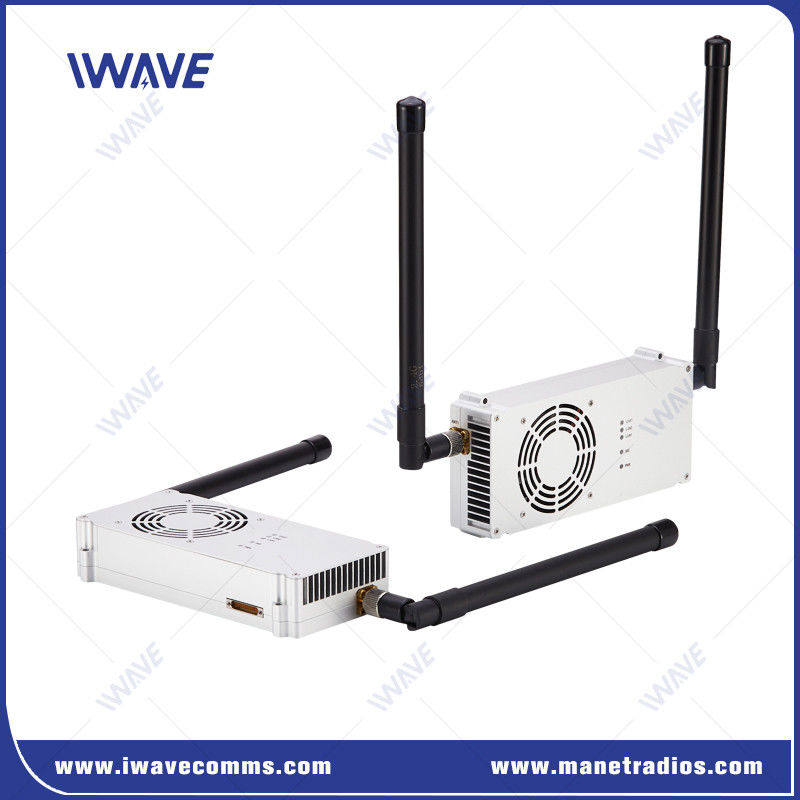

50 χλμ. Δρόνο μεγάλης εμβέλειας TCPIP/UDP MIMO IP MESH σύνδεση
Εισαγωγή
Το FD-615MT 50KM drone μακράς εμβέλειας TCPIP/UDP MIMO IP MESH σύνδεση δημιουργεί ένα μη κέντρο, αυτοσχηματισμό, αυτοπροσαρμογή και αυτοθεραπεία δυναμική δρομολόγηση/
Αυτόματο δίκτυο δικτύου επικοινωνίας με αναμεταδότρια.Πολυκανάλινα δεδομένα και φωνητική πιστότητα μεταξύ διαφορετικών κόμβων του ίδιου δικτύου σε σύνθετες εφαρμογές.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Έχει μεγάλα πλεονεκτήματα στην εφαρμογή για VTOL/fixed wing drone/helicopter ασύρματη μετάδοση με βάρος μόλις 280g.
Έρχεται σε έκδοση 10W και 20W για να δημιουργήσει μια κρυπτογραφημένη σύνδεση επικοινωνίας για σμήνος UAV πέρα από την οπτική γραμμή σε περίπλοκα περιβάλλοντα RF.
Βασικά χαρακτηριστικά
Έχει σχεδιαστεί με βάση το πρότυπο ασύρματης επικοινωνίας TD-LTE, τις τεχνολογίες OFDM και MIMO.Το δίκτυο εναλλάσσει αυτόματα διαδρομές με βάση παράγοντες όπως ο αριθμός των εκμεταλλεύσεων και το περιβάλλον του καναλιού.
Προσφέρει 50 χλμ. αέρος προς το έδαφος full HD video downlink με αμφίδρομη μετάδοση δεδομένων για VTOL/fixed wing drone/helicopter.Έτσι μπορείτε να δείτε και να ελέγξετε τι συμβαίνει ζωντανά.
Το προϊόν IWAVE IP MESH υπολογίζει και αξιολογεί εσωτερικά τον τρέχοντα σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος-θόρυβου SNR και το ποσοστό σφάλματος bit SER.Εάν πληρούνται οι προϋποθέσεις της κρίσης, θα εκτελέσει ταλάντευση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τη λίστα.δεν θα εκτελεστεί άλμα συχνότητας μέχρι να ικανοποιηθεί η προϋπόθεση της κρίσης.
Μετά την εκκίνηση, θα προσπαθήσει να συνδεθεί με τα προφυλαγμένα σημεία συχνότητας πριν από την τελευταία διακοπή.θα προσπαθήσει αυτόματα να χρησιμοποιήσει άλλα διαθέσιμα σημεία συχνότητας για την ανάπτυξη δικτύου.
Η ισχύς μετάδοσης κάθε κόμβου ρυθμίζεται και ελέγχεται αυτόματα ανάλογα με την ποιότητα του σήματος. |
|
Εφαρμογή
MESH επικοινωνία μεγάλης απόστασης
Παρακολούθηση περιπολικών γραμμών ηλεκτρικής ενέργειας και υδρολογικών γραμμών
Επείγουσες επικοινωνίες για την πυρόσβεση, την άμυνα των συνόρων και το στρατό
Θαλάσσιες επικοινωνίες, Ψηφιακό πετρελαϊκό πεδίο, Σχηματισμός στόλου
Προδιαγραφές
| ΑΝΑΝΑΤΗΣΗ | ||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Γενικά | Μηχανικές | ||
| Τεχνολογία | MESH βασισμένο στο τεχνολογικό πρότυπο TD-LTE | Θερμοκρασία | -20o έως +55oC |
| Κρυπτογράφηση | Επεξεργασία και διαμόρφωση των διακοπών | ||
| Ποσοστό δεδομένων | 30Mbps (υψηλή σύνδεση προς τα κάτω) | Διάσταση | 116*70*17mm |
| Αισθησία | 10 MHz/-103 dBm | Βάρος | 190 γραμμάρια |
| Πεδίο | 50 χλμ. (αέρος προς έδαφος) NLSO 3km-10km ((Γή προς έδαφος) ((Αξαρτάται από το πραγματικό περιβάλλον) |
Υλικό | Ασημένιο ανωτισμένο αλουμίνιο |
| Σημείο | 16 κόμβοι | Εγκατάσταση | Στο όχημα/στο όχημα |
| Μοντάρωση | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Δύναμη | |
| Αντισυμπλοκή | Αυτόματη μετατόπιση συχνότητας | ||
| Δύναμη ραδιοκυμάτων | 10W | Εισαγωγή τάσης | Συνεχής ισχύς 24V±10% |
| Κλιμάκωση | Μεταφορά μίας ταχύτητας ≤ 30 ms | Κατανάλωση ενέργειας | 30 watts |
|
Συχνότητα |
Διασύνδεση |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Σημείωση: Η ζώνη συχνοτήτων υποστηρίζει προσαρμοσμένα | Εισφορά ισχύος | 1 x J30 | |
| Δεδομένα TTL | 1xJ30 | ||
| Αποδιορθώσεις | 1xJ30 | ||
| Κουουάρτ | |
| Ηλεκτρικό επίπεδο | 3.3V και συμβατό με 2.85V |
| Δεδομένα ελέγχου | TTL |
| Ποσοστό Baud | 115200bps |
| Τρόπος μετάδοσης | Τρόπος διέλευσης |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύουΌταν η μετάδοση σήματος κροταλίζει, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα. |
| Σημείωση:1Μετά την επιτυχή δικτύωση, ο κόμβος FD-615MT μπορεί να λάβει σειριακά δεδομένα. 2Εάν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, μπορείτε να ορίσετε τη μορφή. |
|

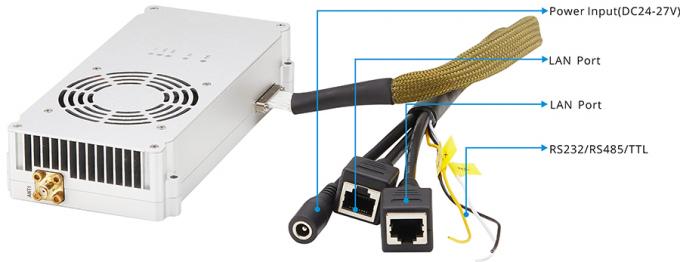

Ορισμός διεπαφής
|
|
