| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-1440 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

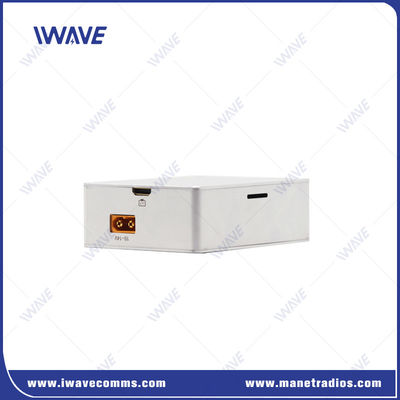

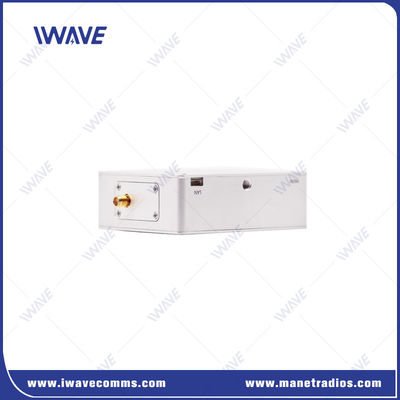

50 χλμ. UHF 300Mhz Μεγάλη εμβέλεια VTOL HDMI Drone Video Transmitter και Receiver
Περιγραφή
Ο πομπός μεταφοράς βίντεο FIM-1440 VTOL HDMI αναπτύχθηκε με βάση την τεχνολογία COFDM με επιλογή ευρείας συχνότητας 300Mhz-2Ghz.Αυτό το μοναδικό χαρακτηριστικό δίνει στο FIM-1440 τη δυνατότητα να μεταδίδει την ροή βίντεο 1080p 60fps με χαμηλή καθυστέρηση 50ms.
Εξοπλισμένο με την τυπική κεραία ολικής ινών, η αποτελεσματική εμβέλεια του FIM-1440 μπορεί να φθάσει έως και 50-70 χλμ. Ο πομπός μεταφοράς drone FIM-1440 μεγάλης εμβέλειας είναι μια οικονομικά αποδοτική σύνδεση βίντεο.Υποστηρίζει μόνο είσοδο και έξοδο βίντεο HDMI χωρίς δεδομένα ελέγχου.

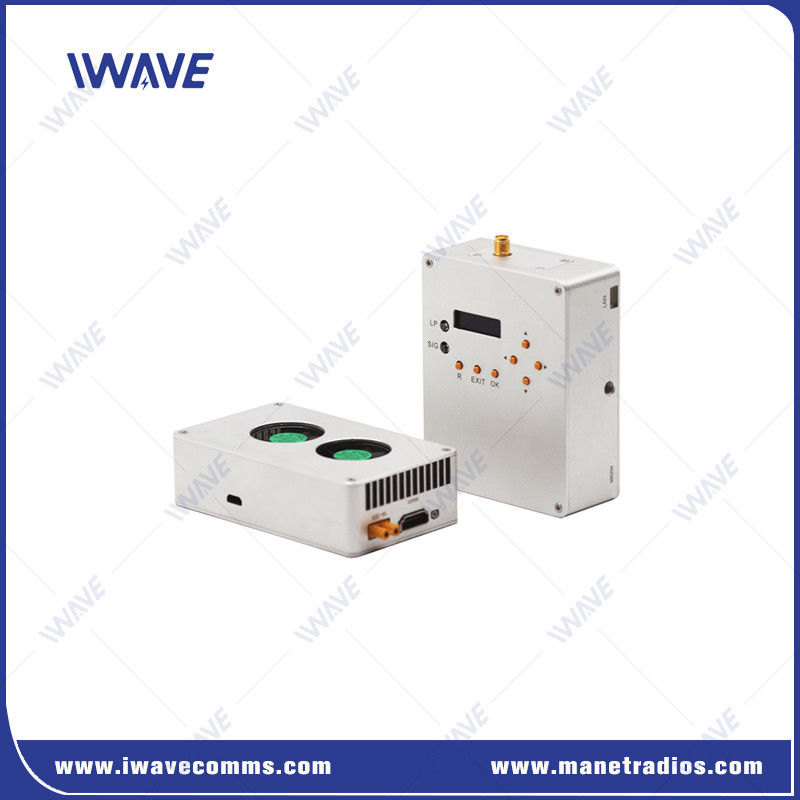

Παρέχουμε ένα ολοκληρωμένο σύστημα, συμπεριλαμβανομένου του πομπού στα drones, του δέκτη στο έδαφος, των κεραίων και των καλωδίων δεδομένων, του λογισμικού διαμόρφωσης παραμέτρων, του καλωδίου HDMI, του καλωδίου ηλεκτρικής ενέργειας.
Βασικά χαρακτηριστικά
|
● 50-70 χιλιόμετρα απόσταση από αέρος στο έδαφος ●Αντενές (αποστέλλων και δέκτη) εύκολα συνδεδεμένες μέσω της διεπαφής SMA Port. ●Μία σταθερή πύλη 1/4 ιντσών συνδέει την κάμερα σταθερή. ●Μια θύρα Ethernet 100Mbps για έξοδο βίντεο και υποστηρίζει TCP/IP/UDP. ● Η διπλή κράμα αλουμινίου Shell, που χρησιμοποιείται στην τεχνολογία CNC, έχει καλή αντοχή στις συγκρούσεις. ● Μίνι μέγεθος και ελαφρύ βάρος μόνο 200 γραμμάρια |
 |
Εφαρμογή
Προδιαγραφές
| Ασύρματο κανάλι | 300Mhz-2Ghz για την επιλογή σας |
| Ευρύτατο ζώνη επικοινωνίας | 2/4/8MHz |
| Δύναμη μετάδοσης ραδιοκυμάτων | 2.5W |
| Ποσοστά δεδομένων | 1.5/3/6Mbps |
| Ευαισθησία RX | -108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz |
| Κρυπτογράφηση | ΑΕΣ128 |
| Διαστήματα καθυστέρησης από άκρο σε άκρο | 50-70ms για κωδικοποίηση και αποκωδικοποίηση 1080P60/720P60 |
| Διασύνδεση στο Tx | 1080P60 HDMI RX × 1 |
| Διασύνδεση εισόδου ισχύος --XT30 Βιομηχανικής κλάσης ×1 | |
| USB 2.0 - Σύνδεση με υπολογιστή για ρύθμιση | |
| SMA RF ×1 | |
| Διασύνδεση Rx | 1080P60 HDMI Mini ×1 |
| Η LCD δείχνει RSSI και κατάσταση σύνδεσης. | |
| Κουμπιά × 5 - Για τη ρύθμιση του μοντέλου δέκτη. | |
| Διασύνδεση εισόδου ισχύος --XT60 Βιομηχανικής κλάσης ×1 | |
| SMA RF ×1 | |
| Ethernet σε RJ45 ×1 | |
| Αντιστάθμιση ασύρματων σφαλμάτων | FEC/MPEG |
| Μοντάρωση | DVB-T/DVB-T2/DVB-T2 |
| Απόσταση | Αέρος προς το έδαφος: 50-70kmΣημειώσεις: Η πραγματική απόσταση σχετίζεται με το περιβάλλον. |
| Γη προς έδαφος: NLOS 1-2km | |
| Ώρα έναρξης | 5s |
| Εισφορά ισχύος | ΔΕΣ 14-18V ((Tx) (προτείνεται ΔΕΣ 16V) ΔΕΣ 10-14V ((Rx) (προτείνεται ΔΕΣ 12V) |
| Χρόνος επανασύνδεσης | Λιγότερο από 1s μετά την ανάκτηση του σήματος |
| Επικαιροποίηση | QPSK μονόδρομος |
| Κατανάλωση ενέργειας (μέγιστη) | Τερματικό πομπό: 25W Τερματικό πομπό: 11W |
| Περιοχή θερμοκρασίας | Θερμοκρασία λειτουργίας: -40°C85°CΘερμοκρασία αποθήκευσης: -55°C-125°C |
| Μέγεθος | TX: 97x57x30mm RX: 91x72x30mm |
| Ραδιενεργός | Κρύστης ανεμιστήρα ή θερμολύτης από αλουμίνιο |
| Γραμ | TX: 200g RX: 202g |
| Μεταλλική θήκη | Μηχανές αγωγικής ανωδικής επεξεργασίας |
| Τεχνολογία CNC | |
| Διπλό κράμα αλουμινίου |
|
|
