| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2450 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

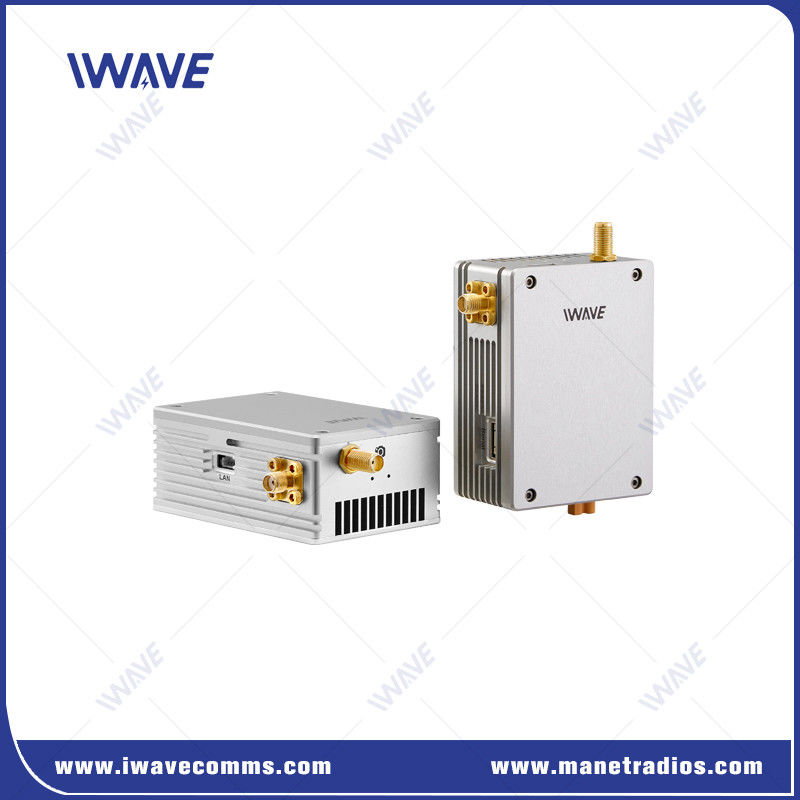

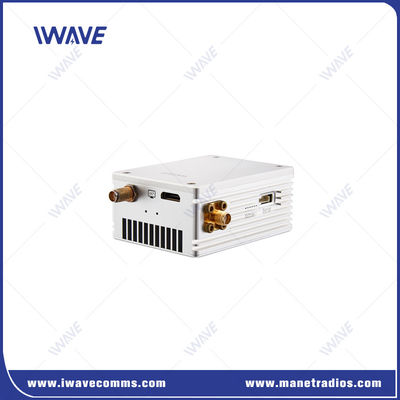

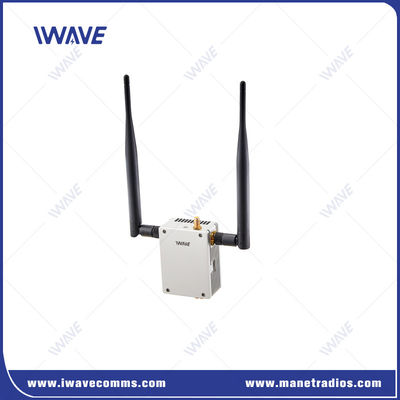

50 χλμ. Μακρά Περιοχή 1.4Ghz HDMI και SDI COFDM Video Transceiver Link για Drone
Εισαγωγή
Ο δέκτης βίντεο COFDM drone FIM-2450 μεγάλου βεληνεκούς υιοθετεί την τεχνολογία TDD-COFDM για την επίτευξη μετάδοσης αέρα προς το έδαφος μεγάλης εμβέλειας 50 χλμ.Διαθέτει ένα πλήρες 1080P Wireless HD Video και MAVLINK δεδομένα για το σταθερό πτέρυγα drone / VTOL / πολυ-τροτήρα / UAVs.
Το FIM-2450 προσφέρει ασύρματη μετάδοση βίντεο 1.4G / 800MHZ RF με καθυστέρηση βίντεο 40ms για 50km. Οι εισόδοι και οι εξόδοι HD-SDI, HDMI και Ethernet είναι πρότυπες τόσο για τον πομπό όσο και για τον δέκτη,που επιτρέπουν στο drone σας να χρησιμοποιεί διαφορετικό τύπο κάμερας.
Τόσο η μονάδα αέρα όσο και η μονάδα εδάφους ζυγίζουν μόνο 160 γραμμάρια και είναι ιδανικές για κάμερες που κινούνται γρήγορα.
Βασικά χαρακτηριστικά
●Δυναμία μετάδοσης ραδιοσυχνοτήτων: 2W ●Συνεργασία μεγάλης εμβέλειας: 50 χλμ. ●Συμπίεση και ελαφρύτητα: Βέλτιστο για UAV και άλλες μη επανδρωμένες πλατφόρμες ●Θερμοκρασία εργασίας: -40 - +85°C ●Υποστήριξη κρυπτογράφησης AES ●Βίντεο IN: SDI+HDMI+Ethernet ●Υπολογίζεται σε ένα ευρύ φάσμα ελεγκτών πτήσης, λογισμικού αποστολής και ωφέλιμων φορτίων. ●Τέκτης μετάδοσης: 3-5Mbps ● Ευαισθησία: -100dbm/4Mhz, -95dbm/8Mhz ●Duplex δεδομένα: Υποστήριξη SBUS/PPM/TTL/RS232/MAVLINK ● Ασύρματη εμβέλεια: 30 χιλιόμετρα ●Διάφραση συχνότητας: 4MHz/8MHz ρυθμιζόμενη |  |
Εισαγωγή και έξοδος βίντεο
Υποστήριξη HD-SDI, HDMI και IP εισόδου και εξόδου τόσο για την μονάδα αέρα όσο και για τη μονάδα εδάφους, οι οποίες σας επιτρέπουν να χρησιμοποιείτε κάμερες διαφορετικού τύπου.
Εναρμόνιση και εκτόξευση
Ο τηλεοπτικός πομπός FIM-2450 είναι σχεδιασμένος για να λειτουργεί άμεσα χωρίς πολύπλοκες διαδικασίες.
Επικοινωνία 50 χλμ.
Ένας νέος αλγόριθμος επιτρέπει την επικοινωνία μεγαλύτερης απόστασης για 50 χιλιόμετρα αέρος-γη.
Αποφασιστικότητα Full HD
Σε σύγκριση με τα αναλογικά συστήματα που μεταδίδουν ανάλυση SD, το ψηφιακό FIM-2450 προσφέρει ροή βίντεο 1080p60 hd.
Σύντομη καθυστέρηση
Με λιγότερο από 40ms καθυστέρηση, το FIM-2450 drone video link σας επιτρέπει να βλέπετε και να ελέγχετε τι συμβαίνει ζωντανά.
Προνομιακή κρυπτογράφηση
Η κρυπτογράφηση AES-128 εμποδίζει την μη εξουσιοδοτημένη πρόσβαση στην ασύρματη βίντεο τροφοδοσία σας.
Επιλογή πολλαπλών συχνοτήτων
Ο παγκόσμιος πομπός FIM-2450 υποστηρίζει την επιλογή πολλαπλών συχνοτήτων 800MHZ / 1.4Ghz για να ανταποκρίνεστε σε διαφορετικό περιβάλλον RF.
Εφαρμογή
Το σύστημα video downlink FIM-2450 drone έχει αναπτυχθεί από τις υπηρεσίες επιβολής του νόμου για να προσθέσει ένα επιπλέον επίπεδο ασφάλειας και ασφάλειας για την εκτέλεση αποστολών στο έδαφος.Η σύνδεση βίντεο από το drone σας κάνει να βλέπετε καθαρά τι συμβαίνει ζωντανά., η οποία διαδραματίζει ουσιαστικό ρόλο σε περίπτωση έκτακτης ανάγκης, όπως επιθεώρηση αγωγών πετρελαίου, επιθεώρηση υψηλής τάσης, παρακολούθηση δασικών πυρκαγιών κλπ.Είναι ένα κρίσιμο εργαλείο για τη βελτίωση της επίγνωσης της κατάστασης των ανθρώπων στο έδαφος..
Προδιαγραφές
| 800 MHz | 806 έως 826 MHz | |
| Συχνότητα | 1.4Ghz | 1430~1444 MHz |
| Διάφραση ζώνης | 4/8MHz | |
| Δύναμη ραδιοκυμάτων | 2W | |
| Πεδίο μετάδοσης | 50 χιλιόμετρα | |
| Ποσοστό μετάδοσης | 1.5/3/6Mbps (Video code stream and serial data) Η καλύτερη ροή βίντεο: 2,5Mbps | |
| Ποσοστό Baud | 115200 ((Μπορεί να ρυθμιστεί με λογισμικό) | |
| Ευαισθησία Rx | -102dBm@4Mhz/-97@8Mhz | |
| Αλγόριθμος ασύρματης ανοχής σφαλμάτων | Ασύρματη σύνδεση βασικής ζώνης FEC διόρθωση σφάλματος προώθησης/διόρθωση σφάλματος υπερ-βίντεο codec | |
| Κλίση βίντεο | Κλιμάκωση για κωδικοποίηση + μετάδοση + αποκωδικοποίηση 720P60 < 40 ms 1080P30 < 60ms | |
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QPSK/Κατώτερη σύνδεση QPSK | |
| Φόρμα συμπίεσης βίντεο | Χ.264 | |
| Χρωματικό χώρο βίντεο | 4:2:0 (Επιλογή 4:2(Παράρτημα 2) | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 25άρια | |
| Δύναμη | DC-12V (1018V) | |
| Διασύνδεση | Οι διεπαφές στο Tx και στο Rx είναι ίδιες. 1. Εισαγωγή/Εξοδος βίντεο: Mini HDMI*1, SMAX1 ((SDI, Ethernet) 2. Ενέργεια εισόδου*1 3- Διασύνδεση κεραίας: 4. SMA*2 5. Σειριακή*2: (±13V ((RS232)) 6ΛΑΝ: 100Mbps x 1 | |
| Δείκτες | 1Δύναμη. 2Δείκτης εργασίας Tx και Rx 3. Δείκτης λειτουργίας Ethernet | |
| Κατανάλωση ενέργειας | Tx: 17W ((Max) /Rx: 6W | |
| Θερμοκρασία | Εργασία: -40 °C έως + 85 °C Αποθήκευση: -55 °C έως + 100 °C | |
| Διάσταση | Tx/Rx: 73,8 x 54 x 31 mm | |
| Βάρος | Tx/Rx: 160 g | |
| Σχεδιασμός μεταλλικής θήκης | Τεχνολογία CNC | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανές αγωγικής ανωδικής επεξεργασίας | ||
Κατάλογος πακέτων
|
|
