50 χλμ 30Mbps TCP UDP σημείο προς πολλαπλό σημείο πομπό και δέκτη για drone
Περιγραφή

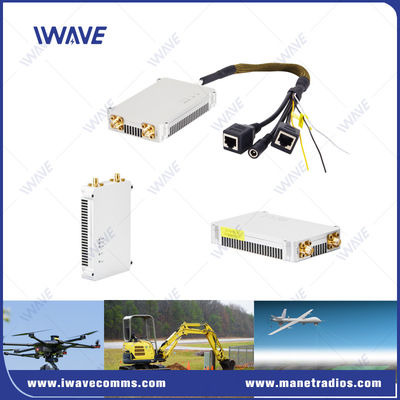

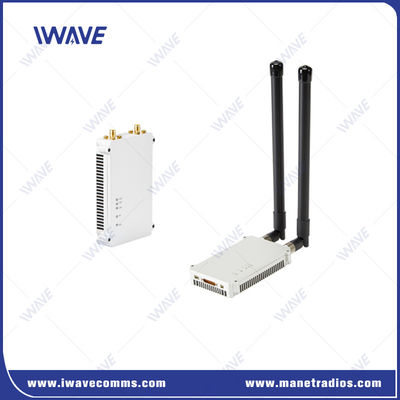

Το FDM-605PTM είναι μια πλακέτα δικτύου σημείων προς πολλαπλών σημείων για χαμηλόβάθμια σύνδεση βίντεο και δεδομένων μακράς εμβέλειας προς το έδαφος.Είναι ειδικά σχεδιασμένο για σταθερά πτερύγια drone / ελικόπτερο / οχήματα video downlink για 50km κατά τη διάρκεια της γρήγορης κίνησης.
Η έξυπνη κεραία MIMO κάνει το FDM-605P TM να παρέχει σε πραγματικό χρόνο HD βίντεο και ευρυζωνική σύνδεση Ethernet με ρυθμό μετάδοσης 30Mbps.
Έχει μεγάλα πλεονεκτήματα στην εφαρμογή για VTOL/fixed wing drone/helicopter ασύρματη μετάδοση με βάρος μόλις 280g.
Έρχεται σε έκδοση 10W και 20W για να δημιουργήσει μια κρυπτογραφημένη σύνδεση επικοινωνίας για σμήνος UAV πέρα από την οπτική γραμμή σε περίπλοκα περιβάλλοντα RF.
Βασικά χαρακτηριστικά
|
 |
Μεγάλης εμβέλειας HD επικοινωνία βίντεο και χαμηλή καθυστέρηση
Προσφέρει 50 χιλιόμετρα αέρος προς το έδαφος full HD video downlink με αμφίδρομη μετάδοση δεδομένων για VTOL/fixed wing drone/helicopter.
Διαθέτει λιγότερο από 60ms-80msof καθυστέρηση για 150 χιλιόμετρα, έτσι ώστε να μπορείτε να δείτε και να ελέγξετε τι συμβαίνει ζωντανά.
Αυτόματος έλεγχος ισχύος
Η ισχύς μετάδοσης κάθε κόμβου ρυθμίζεται και ελέγχεται αυτόματα ανάλογα με την ποιότητα του σήματος.
Διάσπαση φάσματος με κλίση συχνότητας (FHSS)
Το προϊόν IWAVE IP MESH υπολογίζει και αξιολογεί εσωτερικά τον τρέχοντα σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος-θόρυβου SNR και το ποσοστό σφάλματος bit SER.Εάν πληρούνται οι προϋποθέσεις της κρίσης, θα εκτελέσει ταλάντευση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τον κατάλογο.
Εάν η ασύρματη κατάσταση είναι καλή, η συχνότητα δεν θα εκτελεστεί μέχρι να ικανοποιηθεί η προϋπόθεση κρίσης.
Αυτόματος έλεγχος σημείων συχνότητας
Μετά την εκκίνηση, θα προσπαθήσει να συνδεθεί με τα προφυλαγμένα σημεία συχνότητας πριν από την τελευταία διακοπή.θα προσπαθήσει αυτόματα να χρησιμοποιήσει άλλα διαθέσιμα σημεία συχνότητας για την ανάπτυξη δικτύου.
Εφαρμογή
• Επικοινωνία μεταξύ πολλών σημείων σε μεγάλες αποστάσεις
• Παρακολούθηση περιπολίας ηλεκτρικής ενέργειας και υδρολογικών γραμμών
• Επείγουσες επικοινωνίες για την πυρόσβεση, την άμυνα των συνόρων και το στρατό
• Θαλάσσιες επικοινωνίες, ψηφιακό πετρελαϊκό πεδίο, δημιουργία στόλου
Προδιαγραφές
|
Γενικά |
Μηχανική |
||
| ΤΕΧΝΟΓΙΑ | Ασύρματη με βάση την τεχνολογία πρόσβασης TD-LTE | ΘΕΜΕΡΑ | -20o έως +55oC |
| Κρυπτογράφηση | Επεξεργασία και διαμόρφωση των διακοπών | Διάμετροι | 116*70*17mm |
| ΔΕΣΜΟΣ ΤΗΣ ΤΗΝ Ημερομηνία | 30Mbps | Βάρος | 100g |
| ΑΝΑΝΑΤΗΣΗ | -103 dBm | ||
| ΑΡΧΗ | 50 χλμ. (αέρος προς έδαφος) | ΥΛΟΔΟΣ | Ασημένιο ανωτισμένο αλουμίνιο |
| Τρόπος | Σημείο σε πολλαπλό σημείο | Εγκατάσταση | Στο πλοίο |
| MIMO | 2x2 MIMO |
Δύναμη |
|
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | ||
| Δύναμη ραδιοκυμάτων | 33dBm | ΔΕΣΜΟΥΣΗ | Συνεχή 12V |
| ΕΠΙΤΡΟΠΗ | Από άκρο προς άκρο: 60ms-80ms | Ηλεκτρική κατανάλωση | 11 βατ |
| Αντι-JAM | Αυτόματη μετατόπιση συχνότητας | ||
|
ΣΥΜΒΟΥΛΙΑ |
ΕΝΤΕΡΦΑΣΕΣ |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ηλεκτρονικό δίκτυο | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Εισαγωγή ισχύος | 1xJ30 | ||
| Δεδομένα TTL | 1xJ30 | ||
| Αποδιορθώσεις | 1xJ30 | ||
|
COMUART |
|
| Ηλεκτρικό επίπεδο | 3.3V και συμβατό με 2.85V |
| Δεδομένα ελέγχου | RS232 |
| Ποσοστό Baud | 115200bps |
| Τρόπος μετάδοσης | Τρόπος διέλευσης |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύουΌταν η μετάδοση σήματος κροταλίζει, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα. |
| Σημείωση: 1Μετά την επιτυχή δικτύωση, κάθε μονάδα FDM-605PTM μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
|
|
ΑΝΑΝΑΤΗΣΗ |
||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
- Δεν ξέρω.
|
|
