| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FIM-2410 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

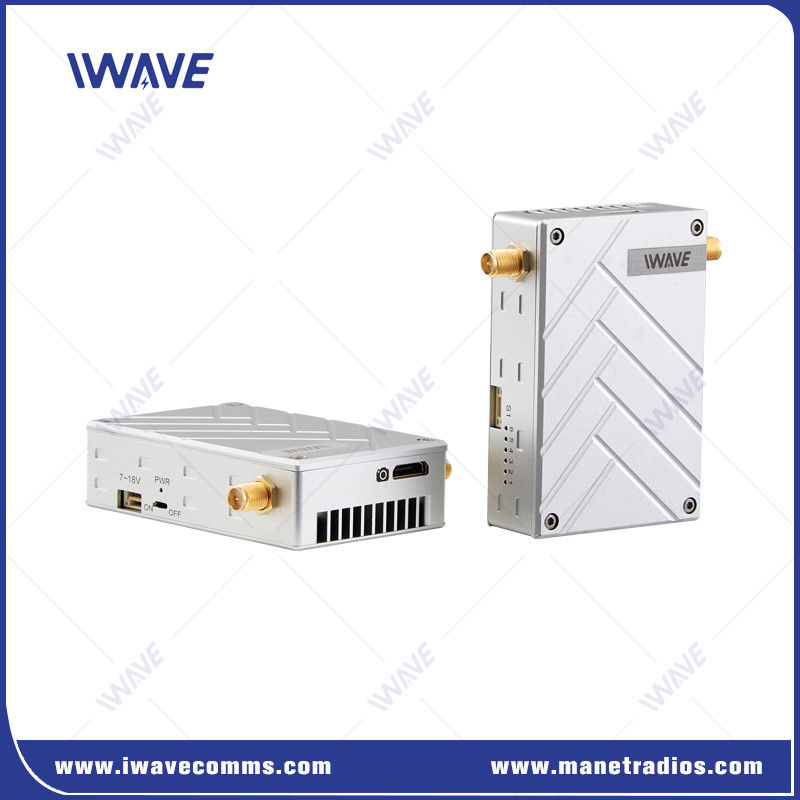

10 χλμ. Δρομοειδής τηλεοπτικός πομπός για κάμερα HDMI και τηλεμετρία
Εισαγωγή
Το FIM-2410 είναι ένας πομπός βίντεο drone 10 χλμ. για HD βίντεο σε πραγματικό χρόνο και τηλεμετρία δεδομένων downlink με ζώνη 2,4 GHz.
Επειδή πολλά ασύρματα σήματα έχουν εκπέμψει πάνω από τις ζώνες 2,4GHz, προκειμένου να αποφευχθεί η παρεμβολή,Το FIM-2410 χρησιμοποιεί τεχνολογία TDD-COFDM και υψηλή ευαισθησία για να εξασφαλίσει σταθερή ασύρματη σύνδεση σε αστικά και πολυσύχναστα περιβάλλοντα.
Ελαφριά ((93g) ενσωματωμένη αμφίδρομη σύνδεση δεδομένων, ειδικά σχεδιασμένη για να επιτρέπει αυτόνομες λειτουργίες για εμπορικά και βιομηχανικά drones.
Διαθέτει έναν προηγμένο μηχανισμό κρυπτογράφησης AES128 για να αποτρέψει την μη εξουσιοδοτημένη πρόσβαση στην ασύρματη τροφοδοσία βίντεο σας, και είναι επίσης συμβατό με ένα ευρύ φάσμα ελεγκτών πτήσης,λογισμικό αποστολής και ωφέλιμα φορτία.
Βασικά χαρακτηριστικά ● Ειδικός αλγόριθμος επιτρέπει 12χλμ με καλύτερη ποιότητα εικόνας 1080P ● Συνδέεται με έξυπνες οθόνες μέσω HDMI για ζωντανή παρακολούθηση βίντεο ● Μικρή καθυστέρηση από άκρο σε άκρο 15-30 ms ● Υποστηρίζει ζώνες 2,3Ghz, 2,4Ghz και 2,5Ghz χωρίς άδεια ● HD βίντεο και τηλεμετρικός δέκτης ● Υποστηρίζει Pixhawk2/cube/V2.4.8/4 και Apm 2.8 ● Υποστήριξη λογισμικού εδάφους: Σχεδιαστής αποστολής και QGround ● Επικοινωνία με μη επανδρωμένα αεροσκάφη + επεξεργασία και ανάλυση βίντεο ● Ενσωματωμένη αμφίδρομη σύνδεση δεδομένων για αυτόνομα UAV και drones ● Υποστήριξη διεπαφής Ethernet TCPIP/UDP ● Τεχνολογία CNC με διπλές δομές από κράμα αλουμινίου, καλή αντοχή στις συγκρούσεις και καυτή διάχυση ● Εργασιακή θερμοκρασία: -40°C+85°C ● Συνολική διάσταση: 72*47x19 χιλιοστά ● Βάρος: 93 γραμμάρια |
|
Κωδικοποιημένη ορθογώνια πολλαπλασιαστική διαίρεση συχνοτήτων (COFDM)
Εξαλείφουν αποτελεσματικά τις παρεμβολές πολλαπλών διαδρομών, επιλύουν το πρόβλημα αποδοτικότητας και βελτιώνουν την αξιοπιστία της μετάδοσης.
Μικρή καθυστέρηση από άκρο σε άκρο
● Η καθυστέρηση από tx σε rx είναι μικρότερη από 33 ms.
● Η κωδικοποίηση εντροπίας CABAC και το υψηλό ποσοστό συμπίεσης εξασφαλίζουν υψηλή ποιότητα βίντεο σε χαμηλό ρυθμό bitrate
● Κάθε κάμερα κωδικοποιείται στο ίδιο μέγεθος για να εξασφαλιστεί ότι δεν υπάρχει επιπλέον καθυστέρηση στο ασύρματο κανάλι που προκαλείται από μεγάλο I κάμερο.
● Υπερ-γρήγορη αποκωδικοποίηση στην μηχανή εμφάνισης.
Επικοινωνία μεγάλης απόστασης
Προηγμένη διαμόρφωση, αλογρίθμος FEC, PA υψηλής απόδοσης και υπερευαίσθητος δέκτης RF για τη διατήρηση σταθερής και μακράς εμβέλειας ασύρματης σύνδεσης μεταξύ της μονάδας ελέγχου αέρα και του εδάφους.
-40°C~+85°C θερμοκρασία λειτουργίας
Όλα τα τσιπ και τα ηλεκτρονικά εξαρτήματα είναι ειδικά σχεδιασμένα με βιομηχανική ποιότητα που αντέχει -40 °C ~ 85 °C

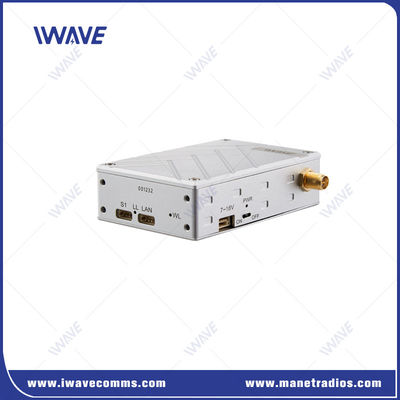

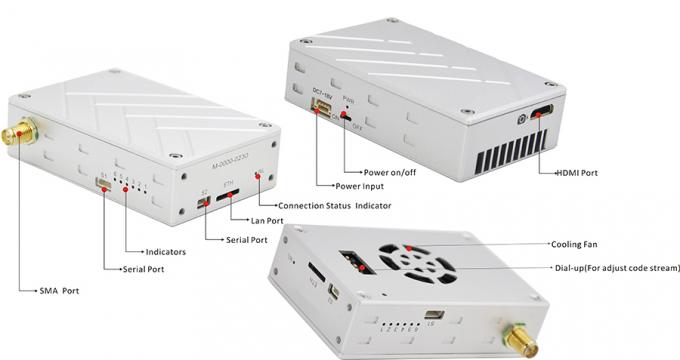

Διάφορα λιμάνια
Ο πομπός βίντεο UAV FIM-2410 προσφέρει διάφορες θύρες HDMI, LAN και δύο αμφίδρομες σειριακές θύρες.Οι εν λόγω θύρες επιτρέπουν τη μετάδοση δεδομένων HD βίντεο και τηλεμετρίας σε απόσταση έως 10 χιλιομέτρων μεταξύ του σταθμού εδάφους και της μονάδας αέρα.Η σειριακή θύρα είναι σχεδιασμένη για χρήση με τον αυτοκινητό πιλότο κύβους, Pixhawk 2/V2.4.8/4, Apm 2.8.
Εφαρμογή
Τα drones με ασύρματη σύνδεση ροής βίντεο σε πραγματικό χρόνο έχουν διάφορες εφαρμογές στη φωτογραφία, την παρακολούθηση, τη γεωργία,διάσωση από καταστροφές και μεταφορά τροφίμων σε απομακρυσμένες ή δύσκολες περιοχές πόλεων.
Προδιαγραφή του τηλεοπτικού πομπού drone
| Συχνότητα | 2.3Ghz/2.4Ghz(2.402-2.478GHz) /2.5Ghz για την επιλογή σας |
| Ανίχνευση σφαλμάτων | Διορθώσεις σφάλματος LDPC FEC/Video H.264/265 |
| Δύναμη μετάδοσης ραδιοσυχνοτήτων | 1 Watt (αέρος προς έδαφος 10-16km) |
| Κατανάλωση ενέργειας | TX: 10W |
| RX: 6W | |
| Διάφρασμα ζώνης συχνότητας | 4/8MHz |
| Κλιμάκωση | ≤ 15-25 ms |
| Ποσοστό μετάδοσης | 3-5Mbps |
| Να Έχετε Ευαισθησία | -100dbm@4Mhz, -95dbm@8Mhz |
| Χρωματικό χώρο βίντεο | Προεπιλεγμένο 4:2:0 |
| Άντενα | 1Τ1R |
| Διασύνδεση εισόδου/εξόδου βίντεο | HDMI mini TX/RX, ή μετατροπή FFC σε HDMI-A RX/TX |
| Φόρμα συμπίεσης βίντεο | H.264+H.265 |
| Μειωμένος ρυθμός | Μέχρι 115200bps (προσαρμογή λογισμικού) |
| Κρυπτογράφηση | ΑΕΣ 128 |
| Απόσταση μετάδοσης | Αέρος προς έδαφος 10-12 χιλιόμετρα |
| Ώρα εκκίνησης | < 30s |
| Δίδυμη λειτουργία | Υποστηρίζει ταυτόχρονα δεδομένα βίντεο και διπλό |
| Πληροφορίες | Υποστήριξη TTL |
| Ηλεκτρική τροφοδοσία | DC 7-18V |
| Διασύνδεση | 1080P/60 HDMI Mini RX x1 |
| 100Mbps Ethernet σε USB / RJ45 στο Windows * 1 | |
| S1 TTL αμφίδρομη σειριακή θύρα x1 | |
| Ενέργεια εισόδου x1 | |
| Φως δείκτη | Κατάσταση εισόδου/εξόδου HDMI |
| Διαβίβαση και λήψη | |
| Εργασιακή κατάσταση βίντεο πλακέτας | |
| Δύναμη | |
| HDMI | Ηλεκτρονικό καλώδιο (HDMI mini/Flexible Flat Cable) |
| Περιοχή θερμοκρασίας | Θερμοκρασία λειτουργίας: -40°C ~+ 85°C |
| Θερμοκρασία αποθήκευσης: -55°C ~+ 100°C | |
| Σχεδιασμός εμφάνισης | Τεχνολογία CNC/ διπλό περίβλημα από κράμα αλουμινίου με αδιάβροχο σχέδιο |
| Διάσταση | 72*47*19mm |
| Βάρος | Tx: 93g/Rx: 93g |
Πακέτο
|
|
