| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FPM-8416S |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Δ/Π, Τ/Τ |

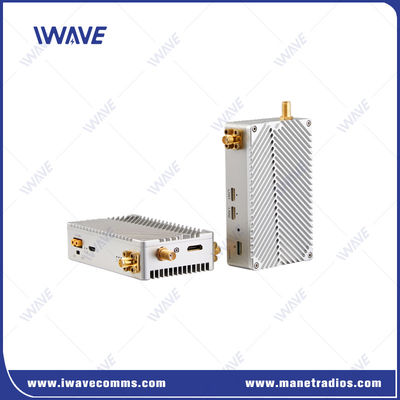

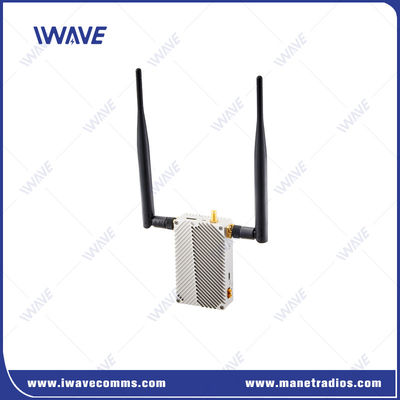

16 χλμ. SDI HDMI Full HD Ψηφιακό σύστημα μετάδοσης εικόνας με τηλεμετρία Mavlink
Περιγραφή
Το σύστημα ψηφιακής μετάδοσης εικόνας FPM-8416S είναι μια βάση πλήρους HD UAV video link 14-16km με τεχνολογία COFDM.Μεταδίδει 1080P 30fps ροή βίντεο σε 80ms χαμηλή καθυστέρηση και 720P 60fps ροή βίντεο σε 50ms καθυστέρησηΗ τεχνολογία IWAVE FHSS καθιστά τις ζώνες συχνοτήτων της με ελάχιστη παρεμβολή.
Εκτός από την ροή βίντεο, η σύνδεση βίντεο drone FPM-8416S επιτρέπει επίσης τη μετάδοση δεδομένων ελέγχου πτήσης έως 16 χλμ. μαζί με την ροή βίντεο.Δουλεύει καλά με το Pixhawk Mission Planner και το QGround..
Η μονάδα αέρα του FPM-8416S είναι μόνο 130gram ((4.6oz). Το μίνι μέγεθος και καλύτερη απόδοση διάσπασης θερμότητας είναι ειδικά σχεδιασμένο για UAV, drone ή άλλα μη επανδρωμένα συστήματα.
Βασικά χαρακτηριστικά
● Εισαγωγή και έξοδο HDMI και SDI ● 1*100Mbps θύρα Ethernet για τη μετάδοση δεδομένων TCPIP/UDP ● Απομακρυσμένο χειρισμό |  |
Το FPM-8416S Uav Video Link έχει δύο αμφίδρομες σειριακές θύρες για σύνδεση με το Pixhawk.Έτσι μπορείτε να χρησιμοποιήσετε το FPM-8416S για να λαμβάνετε ταυτόχρονα βίντεο από το drone και να ελέγχετε το drone μέσω του Mission Planner και του QGround στο έδαφος..
● Λειτουργία ζώνης 800Mhz και 1.4G
Δύο επιλογές συχνότητας 800MHz και 1.4GHz έτσι ώστε να αποφύγετε την συμφόρηση του σήματος 2,4Ghz.
● Κωδικοποιημένη ορθογώνια πολλαπλασιαστική διαίρεση συχνότητας (COFDM)
Εξαλείφει αποτελεσματικά τις παρεμβολές πολλαπλών διαδρομών κατά τη μετάδοση μεγάλων αποστάσεων και επιτρέπει στο σύνδεσμο μετάδοσης βίντεο drone FPM-8416S να έχει ισχυρή σταθερότητα για μεγάλο εύρος.
● FHSS για την καταπολέμηση παρεμβολών
Όσον αφορά τη λειτουργία άλματος συχνότητας, η ομάδα IWAVE έχει τον δικό της αλγόριθμο και μηχανισμό.
Κατά τη διάρκεια της λειτουργίας του FPM-8416S, ο μη επανδρωμένος ψηφιακός πομπός εκπομπής βίντεο υπολογίζει και αξιολογεί εσωτερικά το τρέχον σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος προς θόρυβο SNR,και ποσοστό σφάλματος bit SERΕάν πληρούνται οι προϋποθέσεις της κρίσης, θα πραγματοποιήσει κλιμάκωση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τη λίστα.
● Κρυπτογραφημένη μετάδοση
Η σύνδεση βίντεο FPM-8416S χρησιμοποιεί AES128 για την κρυπτογράφηση βίντεο για να αποφύγει κάποιος να υποκλέψει την ροή βίντεο χωρίς εξουσιοδότηση.
Διάφορα λιμάνια
Το FPM-8416S είναι εξοπλισμένο με θύρα HDMI, θύρα SDI,Δύο θύρες LAN και μία διδιάστατη σειριακή θύρα μέσω της οποίας οι χρήστες μπορούν να λαμβάνουν πλήρη ροή βίντεο HD και να ελέγχουν την πτήση με το Pixhawk ταυτόχρονα.
Εφαρμογή
Οι ασύρματοι πομποί βίντεο drone είναι ο πιλότος drone για κρίσιμες εφαρμογές όπως η πληροφοριών, η παρακολούθηση και η αναγνώριση που χρειάζονται να μεταδώσουν ζωντανό βίντεο HD για να κάνουν μια γρήγορη απάντηση.Εκτός από αυτό., COFDM βίντεο πομπό για UAV διαδραματίζουν επίσης σημαντικό ρόλο στη βιομηχανία διαδικασιών και την εξόρυξη, την παράδοση drones, τις επιθεωρήσεις υποδομών και τους πρώτους ανταποκριτές για να επιτρέπει ταχύτερη, πιο αποτελεσματική απόφαση.
Προδιαγραφές
| 800 MHz | 806 έως 826 MHz | |
| 1.4Ghz | 1428 έως 1448 MHz | |
| Διάφραση ζώνης | 8MHz | |
| Δύναμη ραδιοκυμάτων | 0.6watt | |
| Πεδίο μετάδοσης | 800Mhz: 16km1400Mhz: 14km | |
| Άντενα | 800 MHz | TX: Omni Antenna/ 25cm μήκος/ 2dbi RX: Omni Antenna/60cm μήκος/6dbi |
| 1.4Ghz | TX: Omni Antenna / 35cm μήκος / 3.5dbi RX: Omni Antenna/60cm μήκος/5dbi | |
| Ποσοστό μετάδοσης | 3Mbps (HDMI ή SDI Video Stream, Ethernet Signal και διαμοιρασμός σειριακών δεδομένων) | |
| Ποσοστό Baud | 115200bps ((Διορθώσιμο) | |
| Αισθησία | -106@4Mhz | |
| Αλγόριθμος ασύρματης ανοχής σφαλμάτων | Διόρθωση σφάλματος προώθησης FEC ασύρματης ζώνης βάσης/διόρθωση σφάλματος υπερ-βίντεο codec | |
| Κλιμάκωση από άκρο σε άκρο | Η καθυστέρηση κωδικοποίησης + μετάδοσης + αποκωδικοποίησης720P/60 <50 ms1080P/60 <80 ms | |
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QPSK/Κατώτερη σύνδεση QPSK | |
| Συμπίεση βίντεο | Χ.264 | |
| Χρωματικό χώρο βίντεο | 4:2:0 (Επιλογή 4:2(Παράρτημα 2) | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 15s | |
| Δύναμη | DC12V (718V) | |
| Διασύνδεση | Οι διεπαφές στο Tx και στο Rx είναι ίδιες. ●Εισόδου/εξόδου βίντεο: Mini HDMI×1 ●Εισόδου/εξόδου βίντεο: SDI(SMA) × 1 ●Συμβουλευτής εισόδου ρεύματος × 1 ●Αντενή: SMA×2 ●Serial×1: (Πρόταση: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100Mbps x 3 | |
| Δείκτες | ● Δύναμη ●Ασύρματη σύνδεση ●Δείκτης εγκατάστασης | |
| Κατανάλωση ενέργειας | Τσ: 9W (μέγιστο) Rx: 6W | |
| Θερμοκρασία | ●Εργασία: -40 ~ + 85°C ● Αποθήκευση: -55 ~ +100°C | |
| Διάσταση | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Βάρος | Tx/Rx: 130 g | |
| Σχεδιασμός μεταλλικής θήκης | Τεχνολογία CNC/κέλυφος διπλής κράματος αλουμινίου | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανές αγωγικής ανωδικής επεξεργασίας | ||
- Δεν ξέρω.
|
|
