| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FNM-8416 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Λ/Κ, Δ/Π, Τ/Τ |

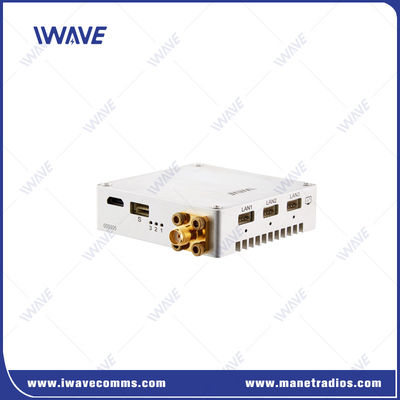

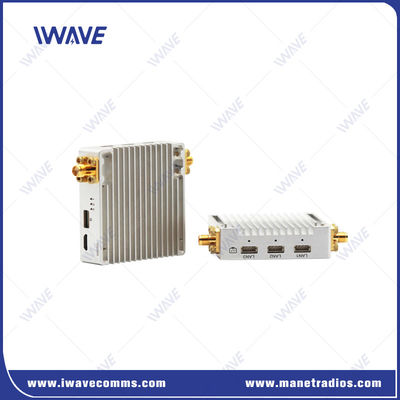

1.4GHz / 800Mhz 16km Drone Camera Transmitter TCPIP και UDP HD βίντεο μεγάλης εμβέλειας
Περιγραφή
Ο τηλεοπτικός πομπός FNM-8416 είναι ένα κρυπτογραφημένο σύστημα μετάδοσης βίντεο HD χαμηλής καθυστέρησης από άκρο σε άκρο για drones που χρησιμοποιεί τεχνολογία COFDM.Προσφέρει πλήρη HD IP κάμερα βίντεο σύνδεση και μια αμφίδρομη σύνδεση δεδομένων εντολής και ελέγχου ειδικά σχεδιασμένη για εμπορικά και βιομηχανικά drones και αυτόνομα συστήματα UAV. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVΤο FNM-8416 ζυγίζει μόνο 65g/2.3oz και υιοθετεί ιδιωτικό πρωτόκολλο COFDM, διαθέτει μετάδοση μεγάλης εμβέλειας,υψηλή ευαισθησία και υψηλή απόδοση για εμβέλεια 14-16 χλμ από τον αέρα στο έδαφος.
Βασικά χαρακτηριστικά
|
 |
Η λύση RF χαμηλής ισχύος (500 MW), η οποία περιλαμβάνει τον προηγμένο αλγόριθμο άλματος συχνότητας και την αξιοσημείωτη τεχνολογία κατά των παρεμβολών, καθιστά την απόσταση επικοινωνίας έως και 16 χιλιόμετρα.
Η ομάδα IWAVE έχει τους δικούς της αλγόριθμους και μηχανισμούς για ταλάντευση συχνότητας.
Κατά τη διάρκεια λειτουργίας, η ψηφιακή σύνδεση δεδομένων FNM-8416 υπολογίζει και αξιολογεί εσωτερικά την τρέχουσα σύνδεση με βάση την ένταση του σήματος που λαμβάνεται RSRP, την αναλογία σήματος-θόρυβου SNR,ποσοστό σφάλματος bits SER και άλλοι παράγοντεςΕάν ικανοποιηθεί η προϋπόθεση της κρίσης, πραγματοποιείται μετατόπιση συχνότητας και επιλέγεται από τον κατάλογο ένα βέλτιστο σημείο συχνότητας.
Αποκλείεται αποτελεσματικά η παρεμβολή πολλαπλών διαδρομών στη μετάδοση μεγάλων αποστάσεων
Η επικοινωνία N-LOS παρέχει ένα ισχυρό ραδιοσήμα, αντισταθμίζοντας παράλληλα τις παρεμβολές και ξεπερνώντας τα τυφλά σημεία.
Αποτρέπει τις κακόβουλες επιθέσεις και την μη εξουσιοδοτημένη πρόσβαση στο feed βίντεο σας σε πραγματικό χρόνο χωρίς παρέμβαση του χειριστή.
Το FNM-8416 το 1.4Ghz και 800Mhz δεδομένα και σύνδεση βίντεο υποστηρίζει την εισαγωγή δεδομένων UART και είναι επίσης εξοπλισμένο με 3 θύρες LAN.μη επανδρωμένα αεροσκάφη ή άλλη πλατφόρμα μη επανδρωμένων αεροσκαφών με επιβατικό υπολογιστή, κάμερα IP ή άλλα χρήσιμα φορτία IP.
Εφαρμογή
Το FNM-8416 800Mhz και 1.4Ghz datalink έχει σχεδιαστεί για να είναι ένα επαγγελματικό σύνδεσμο μετάδοσης και λήψης για drones και UAV σε βιομηχανικές εφαρμογές, όπως η εναέρια χαρτογράφηση,Επιθεώρηση διαδρομών και προστασία της άγριας ζωής Εφαρμόζεται με μια ολοκαίνουργια τεχνολογία διαμόρφωσης ραδιοσυχνοτήτων που υποστηρίζει μια μακρά απόσταση επικοινωνίας με πολύ χαμηλή ισχύ μετάδοσης.
Προδιαγραφές
| Προδιαγραφές | ||
| Συχνότητα | 800 MHz | 806 έως 826 MHz |
| 1.4Ghz | 1428 έως 1448 MHz | |
| Διάφραση ζώνης | 8MHz | |
| Δύναμη ραδιοκυμάτων | 0.6watt ((Bi-Amp, 250mw μέση ισχύς κάθε ενισχυτή ισχύος) | |
| Πεδίο μετάδοσης | 800Mhz: 16km1400Mhz: 14km | |
| Ποσοστό μετάδοσης | 6Mbps (Video Stream, Ethernet Signal και διαμοιρασμός σειριακών δεδομένων) Το καλύτερο video stream: 2,5Mbps | |
| Ποσοστό Baud | 115200bps ((Διορθώσιμο) | |
| Ευαισθησία Rx | -104/-99dBm | |
| Αλγόριθμος ανοχής σφαλμάτων | Διόρθωση σφάλματος FEC προς τα εμπρός για ασύρματη ζώνη βάσης | |
| Κλίση βίντεο | Το βίντεο δεν συμπιέζεται. | |
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QNSK/Κατώτερη σύνδεση QNSK | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 15s | |
| Δύναμη | DC-12V (718V) | |
| Διασύνδεση | 1Οι διεπαφές στο Tx και στο Rx είναι ίδιες. 2Εισαγωγή/Εξόδου βίντεο: Ethernet × 3 3. Διασύνδεση εισόδου ισχύος × 1 4Διασύνδεση κεραίας: SMA × 2 5. Σειριακό × 1: (Πρόταση:±13V(RS232), 0~3.3V(TTL) |
|
| Δείκτες | 1Δύναμη. 2. Δείκτης κατάστασης Ethernet 3Δείκτης ρύθμισης ασύρματης σύνδεσης x 3 |
|
| Κατανάλωση ενέργειας | Tx: 5WRx: 3,5W | |
| Θερμοκρασία | Εργασία: -40 °C έως + 85 °C Αποθήκευση: -55 °C έως + 85 °C | |
| Διάσταση | Tx/Rx: 57 x 55,5 x 15,7 mm | |
| Βάρος | Tx/Rx: 65 g | |
| Σχεδιασμός | Τεχνολογία CNC | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανές αγωγικής ανωδικής επεξεργασίας | ||
|
|
