| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-61MN |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

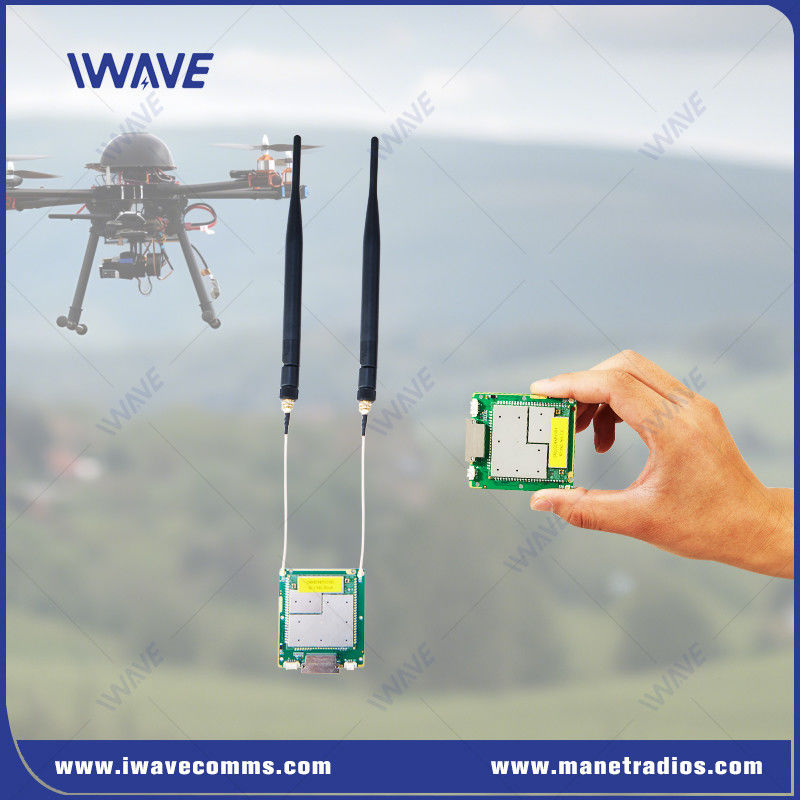

Μικροσκοπικό τρι-αγωγό IP MESH 10km Drone Video Transmitter FHSS σε επίπεδο PCB
Εισαγωγή
Το FD-61MN είναι μια λύση ασύρματης επικοινωνίας και συνδέσμου δεδομένων για UAVs (μη επανδρωμένα αεροσκάφη) και μη επανδρωμένα συστήματα.ρομποτική και αυτόνομα οχήματα, παρέχοντας εμβέλεια έως 10 χλμ. για τη μετάδοση δεδομένων βίντεο και τηλεμετρίας/mavlink.
Τα προϊόντα IWAVE για ραδιόφωνα (SDR) μπορούν να επανασχηματιστούν δυναμικά ώστε να υποστηρίζουν τις μεταβαλλόμενες απαιτήσεις αποστολής και τις συνθήκες δικτύου.και μπορεί να προγραμματιστεί για να υποστηρίζει ένα ευρύ φάσμα πρωτοκόλλων και προτύπων επικοινωνίας, εξασφαλίζοντας έτσι υψηλό βαθμό ευελιξίας και διαλειτουργικότητας.
Χαρακτηριστικά

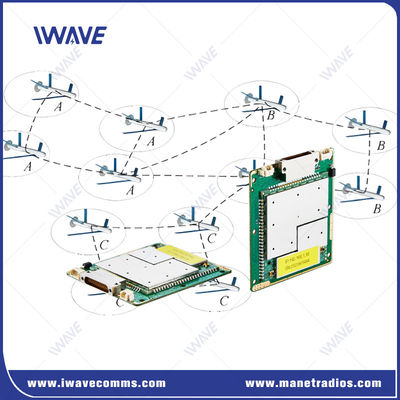

Δίκτυο πλέγματος∙ μια αποκεντρωμένη αρχιτεκτονική που επιτρέπει στις συσκευές να συνδέονται μεταξύ τους χωρίς να απαιτείται κεντρικός κόμβος.Και κάθε συσκευή μπορεί να ανακατευθύνει δυναμικά τα δεδομένα μέσω άλλων κόμβων σε σχεδόν πραγματικό χρόνοΤο δίκτυο πλέγματος είναι εξαιρετικά επεκτάσιμο, καθώς μπορούν να προστεθούν πρόσθετοι κόμβοι με πολύ μικρή προσπάθεια ή επιπλέον έξοδα.
Διάχυση φάσματος με άλμα συχνότητας (FHSS)Χρησιμοποιεί τυχαίες αλλαγές συχνότητας αρκετές φορές το δευτερόλεπτο για την προστασία κρίσιμων δεδομένων και την ενίσχυση της ασφάλειας, ειδικά σε περιοχές όπου λειτουργούν πολλαπλά ασύρματα δίκτυα.
Δυνατές λειτουργίες σειριακής θύρας για υπηρεσίες δεδομένων
1Μεταφορά δεδομένων από σειριακή θύρα υψηλής ταχύτητας: ταχύτητα baud έως 460800
2.Πολλές λειτουργικές λειτουργίες της σειριακής θύρας: λειτουργία TCP Server, λειτουργία TCP Client, λειτουργία UDP, λειτουργία UDP multicast, λειτουργία διαφανούς μετάδοσης κλπ.
3.MQTT, Modbus και άλλα πρωτόκολλα. Υποστηρίζει τη λειτουργία δικτύωσης IoT κατά σειράς, η οποία μπορεί να χρησιμοποιηθεί ευέλικτα για δικτύωση.Οι χρήστες μπορούν να στέλνουν με ακρίβεια οδηγίες ελέγχου σε άλλο κόμβο (drone), ρομπότ σκυλί ή άλλη μη επανδρωμένη ρομποτική) μέσω ενός τηλεχειριστή αντί να χρησιμοποιείται η λειτουργία εκπομπής ή πολλαπλής εκπομπής.
Προδιαγραφές
| Τεχνολογία | Adhoc βασισμένο στο τεχνολογικό πρότυπο TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέγιστο 30Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 10 χιλιόμετρα NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 16 κόμβοι |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |
| Διάσταση | 60*55*5,7mm |
| Βάρος | 26g |
| Τριζώνια συχνότητα | 1.4G: 1420 MHz-1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |

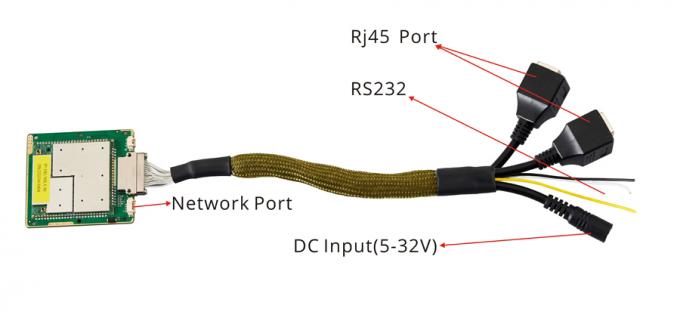

| RF | 2 x IPX |
| Λεωφορείο LAN | 3x θύρα Ethernet |
| Κουουάρτ | 1xCOMUART |
| Εισφορά ισχύος | 1*DC5-32V |
|
|
