| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FPM-8416S |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

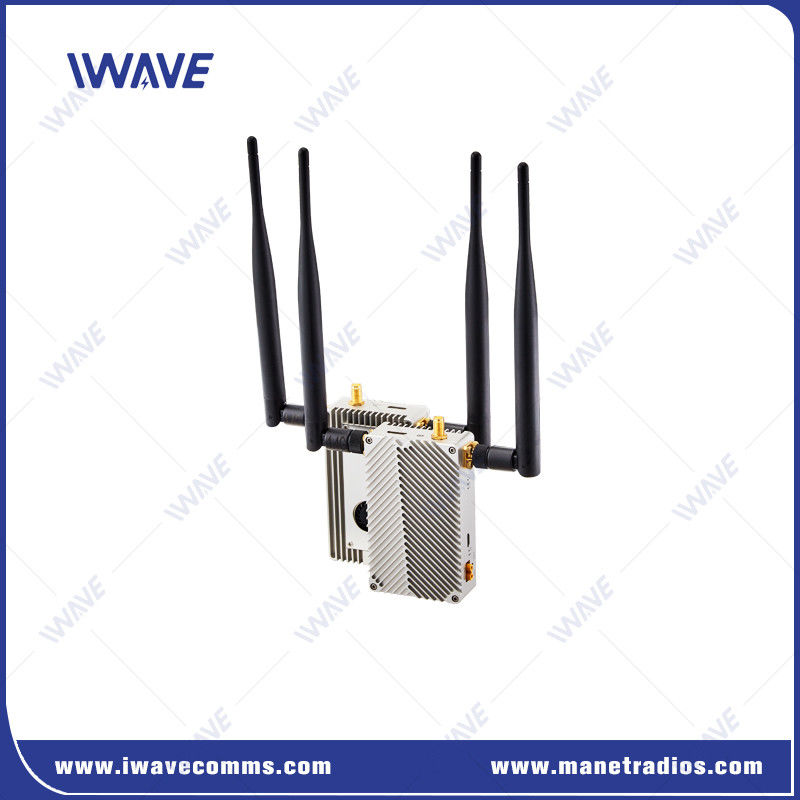

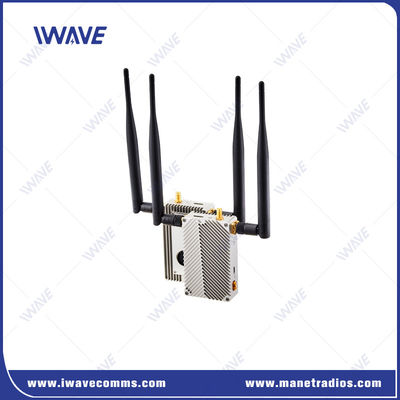

15 χλμ. SDI και HDMI Drone Video Transmitter 1080P60fps Συμβατό με το Pixhaw
Περιγραφή
Το FPS-8408 είναι ένα σύστημα μετάδοσης ψηφιακών εικόνων Full HD 8 χιλιομέτρων για drones που συνδυάζει σε πραγματικό χρόνο Full HD βίντεο κανάλι και τηλεμετρία σε μια βολική συσκευή.Είναι ιδανικό για downlink drone..
Χρησιμοποιεί την τεχνολογία TDD-COFDM και το φάσμα εξάπλωσης συχνότητας (FHSS) για να εξασφαλίσει σταθερή ασύρματη σύνδεση σε αστικό και ακατάστατο περιβάλλον για να εξασφαλίσει σταθερή ασύρματη σύνδεση.
Εκτός από την ροή βίντεο, ο μικρός πομπός βίντεο FPM-8416S COFDM επιτρέπει επίσης τη μετάδοση δεδομένων ελέγχου πτήσης μέχρι 8 χλμ. μαζί με ροή βίντεο.Σχεδιαστής αποστολής και QGround.
Βασικά χαρακτηριστικά
Επικοινωνία με drones + επεξεργασία βίντεο και αναλύσεις + ενσωματωμένη αμφίδρομη σύνδεση δεδομένων για UAVs
Η αγωγική ανωδίαση βελτιώνει την ακεραιότητα των σημάτων ραδιοσυχνοτήτων.
|
 |
Διάφορα λιμάνια

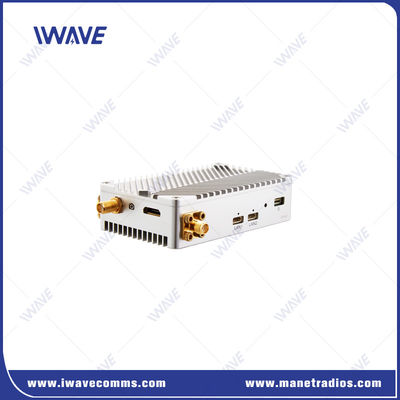

Το σύστημα μετάδοσης εικόνας FPS-8408 HD είναι εξοπλισμένο με HDMI, δύο θύρες LAN και μία δι-κατευθυντική σειριακή θύρα.
Η mini HDMI και η θύρα LAN επιτρέπουν το UAV να έχει δύο τύπους επιλογής κάμερας.
Η σειριακή πύλη υποστηρίζει τηλεμετρία για το Pixhawk.
Εφαρμογή
Το Drone Video Transmitter εφαρμόζεται ευρέως στους τομείς των αεροπορικών καταστάσεων έκτακτης ανάγκης και ανακούφισης από καταστροφές, της εντολής πυρόσβεσης και της επιθεώρησης ηλεκτρικής ενέργειας, των μεταφορών,και λαμβάνει πολλά καλά σχόλια από τους πελάτες.
Το FPS-8408 έχει ιδιαίτερα καλή απόδοση στα παρακάτω σενάρια.
Στα προάστια όπου η επικοινωνία δεν είναι καλή, χρησιμοποιείται για τη μεταφορά άνθρακα και ορυκτών υλικών.
Είναι η ιδανική επιλογή για διάσωση από πυρκαγιά.
Όταν συμβαίνει μια φυσική καταστροφή, μπορεί να εφαρμοστεί για να εξασφαλιστεί η επικοινωνία έκτακτης ανάγκης.
Προδιαγραφές
| Συχνότητα | 800 MHz | 806 έως 826 MHz |
| 1.4Ghz | 1428 έως 1448 MHz | |
| Διάφραση ζώνης | 8MHz | |
| Δύναμη ραδιοκυμάτων | 0.6Watt ((Bi-Amp, 0,4watt Πύργος ισχύος κάθε ενισχυτή ισχύος) | |
| Πεδίο μετάδοσης | 800Mhz: 14 χλμ. | |
| 1400Mhz: 16 χλμ. | ||
| Ποσοστό μετάδοσης | 6Mbps (Video Stream, Ethernet Signal και διαμοιρασμός σειριακών δεδομένων) | |
| Η καλύτερη ροή βίντεο: 2,5Mbps | ||
| Ποσοστό Baud | 115200bps ((Διορθώσιμο) | |
| Ευαισθησία Rx | -104/-99dBm | |
| Αλγόριθμος ανοχής σφαλμάτων | Διόρθωση σφάλματος FEC για ασύρματη ζώνη βάσης | |
| Κλιμάκωση από άκρο σε άκρο | 50-80ms για κωδικοποίηση και αποκωδικοποίηση βίντεο 1080P60/720P60 | |
| Χρόνος ανασυγκρότησης συνδέσμου | < 1s | |
| Μοντάρωση | Υψηλή σύνδεση QNSK/Κατώτερη σύνδεση QNSK | |
| Κρυπτογράφηση | ΑΕΣ128 | |
| Ώρα έναρξης | 15s | |
| Δύναμη | DC-12V (718V) | |
| Διασύνδεση | Οι διεπαφές στο Tx και στο Rx είναι ίδιες. | |
| Εισαγωγή/Εξόδου βίντεο: Ethernet×3 | ||
| Διασύνδεση εισόδου ισχύος × 1 | ||
| Διασύνδεση κεραίας: SMA×2 | ||
| Σειριακό × 1: (Πρόταση: +-13V ((RS232), 0~3.3V ((TTL) | ||
| Δείκτες | Δύναμη | |
| Δείκτης κατάστασης Ethernet | ||
| Δείκτης ρύθμισης ασύρματης σύνδεσης x 3 | ||
| Κατανάλωση ενέργειας | Τσ: 4W (μέγιστο) | |
| Rx: 3W | ||
| Θερμοκρασία | Εργασία: -40 ~ + 85°C | |
| Αποθήκευση: -55 ~ +100°C | ||
| Διάσταση | Tx/Rx: 57 x 55,5 x 15,7 mm | |
| Βάρος | Tx/Rx: 130 g | |
| Σχεδιασμός | Τεχνολογία CNC | |
| Διπλό κράμα αλουμινίου | ||
| Μηχανές αγωγικής ανωδικής επεξεργασίας | ||
|
|
