| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-61MN |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

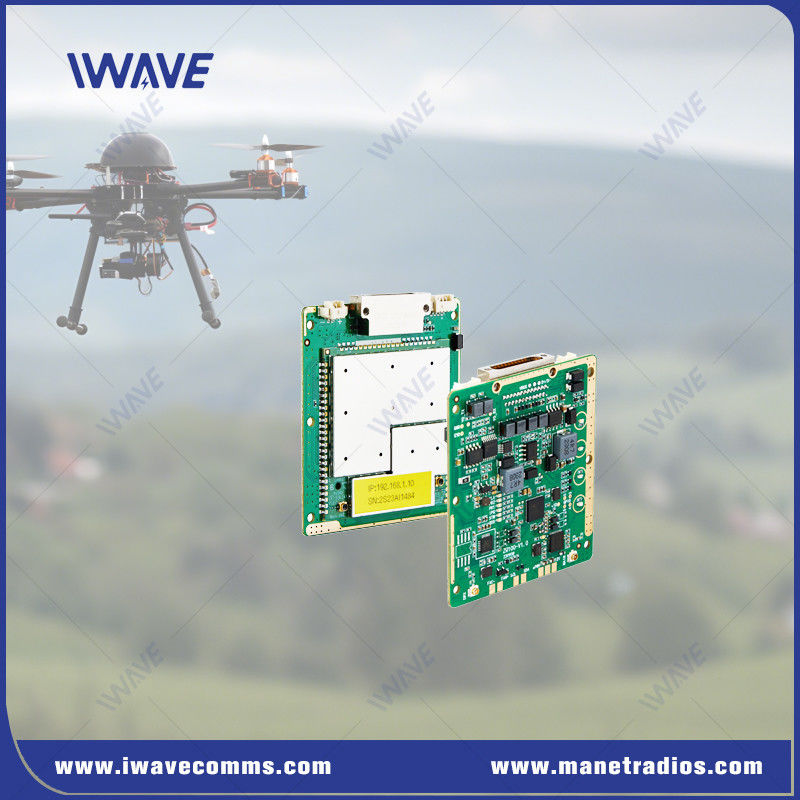

4K βίντεο και τηλεμετρικά δεδομένα OEM MINI Mesh Modules
Εισαγωγή
Η IWAVE κυκλοφόρησε το ραδιόφωνο FD-61MN που έχει σχεδιαστεί για να παρέχει δίκτυα ψηφιακής ασφάλειας για μικρού μεγέθους μη επανδρωμένες επικοινωνίες μεσαίας εμβέλειας 10 χιλιομέτρων, συμπεριλαμβανομένων υψηλής ταχύτητας,βίντεο υψηλής ευκρίνειας και δεδομένα.
Η σύνδεση δεδομένων FD-61MN μπορεί να σχηματίσει ad-hoc δίκτυα.Μπορεί να γίνει ανακατανομή χρονικού διαστήματος προκειμένου να παρέχεται υψηλής ζώνης ευρύτητας 4k video streaming και mavlink telemetry data για συγκεκριμένο συμμετέχοντα.
Βασικά χαρακτηριστικά
Το FD-61MN είναι μια προηγμένη έξυπνη μονάδα MANET SDR που επιτρέπει τη δημιουργία ισχυρών, αυτοσχηματιζόμενων και αυτοθεραπευτικών ασύρματων δικτύων.παρέχει ασφαλή, εξαιρετικά αξιόπιστη συνδεσιμότητα για μια σειρά απαιτητικών εφαρμογών, συμπεριλαμβανομένης της μετάδοσης βίντεο σε πραγματικό χρόνο για κινητή παρακολούθηση, επικοινωνιών NLOS (μη οπτικών γραμμών),και διοίκηση και έλεγχο των drones και ρομποτικής.
●Υψηλού επιπέδου αεροπορικές plug-in διεπαφές
Οι συνδέσεις J30JZ έχουν τα πλεονεκτήματα μικρού χώρου εγκατάστασης, ελαφρού βάρους, αξιόπιστης σύνδεσης, καλής ηλεκτρομαγνητικής προστασίας, καλής αντοχής σε κρούσεις,κλπ. για να εξασφαλιστεί μια σταθερή και αξιόπιστη επικοινωνία.
Διαμορφώστε διαφορετικές καρφίτσες και πρίζες για να καλύψετε διάφορες ανάγκες σύνδεσης και επικοινωνίας
●Ασφάλεια
1. κρυπτογράφηση ZUC/SNOW3G/AES128
2. Υποστήριξη καθορισμός κωδικού πρόσβασης από τον χρήστη
●Περιεκτική ισχύς
Εισαγωγή ευρείας τάσης: DV5-32V

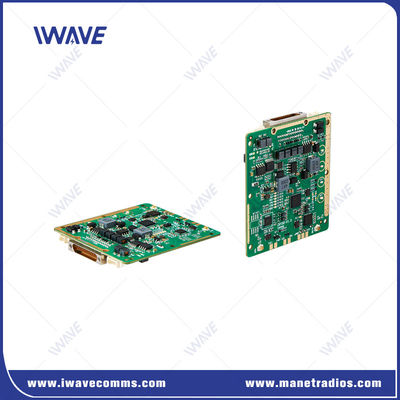

●Μικροσκοπικό σχεδιασμό για εύκολη ενσωμάτωση
1Μέγεθος: 60*55*5,7mm
2Βάρος: 26 γραμμάρια
3. IPX RF Pot: υιοθετεί IPX για να αντικαταστήσει τον παραδοσιακό σύνδεσμο SMA για εξοικονόμηση χώρου
4Οι συνδετήρες J30JZ εξοικονομούν πολύ ρυθμό για ενσωμάτωση με μικρές απαιτήσεις χώρου
Εφαρμογή
Μίνι UAS
Σμήνος UAV
Δωρεάν UAS
Οχήματα UGV
Ασύρματη επέκταση Ethernet
Ασύρματη τηλεμετρία
NLOS ασύρματη μετάδοση βίντεο
Ασύρματα συστήματα ελέγχου
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10 χιλιόμετρα (αέρος προς το έδαφος) 1km-3km ((NLOS Γη προς έδαφος) | |
| Δυναμικότητα | 16 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W | |
| Εισφορά ισχύος | DC5V-32V | |
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Ελέγχος της μετάδοσης δεδομένων | |||||
| Διασύνδεση εντολών | Διαμόρφωση εντολών AT | Υποστήριξη θύρας VCOM/UART και άλλων θύρων για τη διαμόρφωση εντολών AT | |||
| Διαμόρφωση | Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού | ||||
| Τρόπος λειτουργίας | Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus | ●Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση υπολογιστή. ●Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP. ●TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT | |||
| Ποσοστό Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Τρόπος μετάδοσης | Τρόπος διέλευσης | ||||
| Πρωτόκολλο | Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
