| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

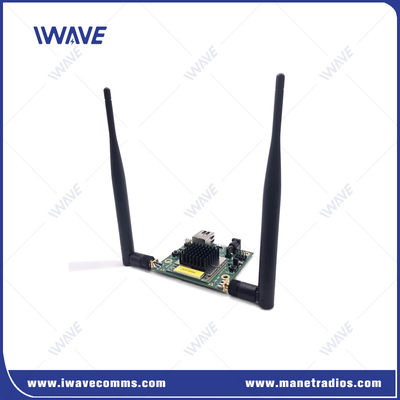

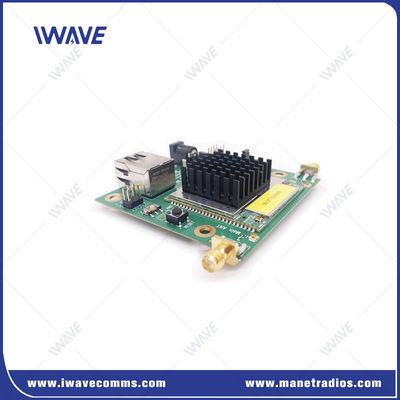

Μίμο ψηφιακή σύνδεση δεδομένων για κινητά UAVs και ρομποτική μετάδοση βίντεο στο Nlos
Εισαγωγή
Το FDM-6600 υιοθετεί αρχιτεκτονική FPGA, τεχνολογία υπερ-ευρείας ζώνης, υψηλής ταχύτητας,μπορεί να παρέχει ένα απρόσκοπτο και εξαιρετικά ασφαλές ιδιωτικό δίκτυο ακόμη και σε συνθήκες εκτός οπτικής γραμμής (NLOS) και ταχείας κίνησηςΑυτό το δίκτυο μπορεί να ρυθμιστεί σε αλυσίδα, αστέρι ή τυχαία τοπολογίες.
Με τις ασφαλείς δυνατότητες ροής δεδομένων, η ανθεκτική ασύρματη σύνδεση IP βοηθά τους χρήστες να ελέγχουν τα στρατιωτικά μη επανδρωμένα οχήματα πιο γρήγορα, με ασφάλεια και συστηματικά.
Χαρακτηριστικά
Υιοθέτηση αρχιτεκτονικής FPGA, πολλαπλών μορφών κύματος, υπερυχούς ζώνης, υψηλής ταχύτητας αναπηρίας συχνοτήτων και άλλων τεχνολογιών
Δεν βασίζεται σε σταθμούς βάσης, είναι σε θέση να σχηματίσει ένα αποκεντρωμένο ασύρματο ευρυζωνικό δίκτυο αποτελεσματικά και γρήγορα
Παροχή διεπαφής IP για την υλοποίηση διασύνδεσης και διαλειτουργίας με άλλες συσκευές IP
Το anti-interference COFDM / το ευρυζωνικό κλιμάκωμα συχνότητας φορέα μπορεί να βελτιώσει την ποιότητα σύνδεσης σε περίπλοκο περιβάλλον RF
Εξαιρετική πολλαπλή πορεία και απόδοση NLOS
Η προσαρμοστική ραδιοδιαμόρφωση από QPSK σε 64QAM βελτιστοποιείται συνεχώς ανά πακέτο για τη βελτιστοποίηση της απόδοσης συνδέσμου σε δυναμικά περιβάλλοντα
Το λογισμικό καθορίζει το μέγεθος του καναλιού για την αποτελεσματική επαναχρησιμοποίηση του φάσματος
Το λογισμικό καθορίζει τη συχνότητα λειτουργίας της παγκόσμιας εφαρμογής
Η κωδικοποίηση στροφής, η διόρθωση σφαλμάτων προς τα εμπρός (FEC), η επαναδιαβίβαση ACK, η συγχώνευση μέγιστης αναλογίας, η χωρική πολλαπλασιαστική και η κωδικοποίηση μπλοκ χωροχρόνου είναι
που χρησιμοποιείται για ισχυρή μετάδοση δεδομένων στο φάσμα θορύβου
Εφαρμογή
| Το FDM-6600 είναι ένα προηγμένο MIMO Advanced Wireless Video και Data Links σχεδιασμένο με ελαφρύ βάρος, μικρό μέγεθος και χαμηλή ισχύ.Τηλεμετρία) σε ένα ενιαίο ευρυζωνικό ραδιοφωνικό κανάλι υψηλής ταχύτητας, που το καθιστούν ιδανικό για τα UAV, τα αυτόνομα οχήματα και την κινητή ρομποτική για διάφορες βιομηχανίες. |  |
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Όταν η μετάδοση του σήματος είναι σπασμένη, τα δεδομένα ελέγχου θα διαβιβάζονται κατά προτεραιότητα | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FDM-6600 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή | ||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
