| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6802PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

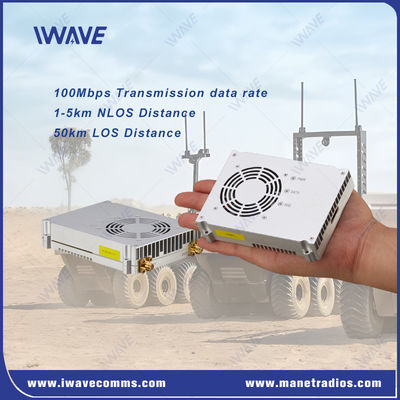

Ασύρματος δέκτης 100Mbps από σημείο σε πολλαπλά σημεία για επικοινωνία HD βίντεο και δεδομένων
Περιγραφή

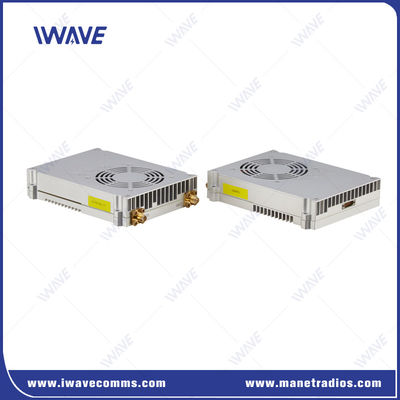

Το FDM-6802PTM είναι ένα προϊόν ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE με βάση το ώριμο chipset SOC, ισχύς 2watt, 2X2 MIMO.δεδομένα και δεδομένα σειριακού ελέγχου με βάση το IPΤο FDM-6802PTM έχει σχεδιαστεί με βάση την τεχνολογία CA (Carrier Aggregation), MIMO. Δεν βασίζεται σε κανένα σταθμό βάσης φορέα.Αυτή η ψηφιακή σύνδεση δεδομένων παρέχει μια ισχυρή και ασφαλή σύνδεση στις ζώνες 600 MHz και 1 MHz..4G ζώνη συχνοτήτων Υποστηρίζει τη μετάδοση δεδομένων Ethernet και πλήρους διπλής τηλεμετρίας.Υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας (FHSS) και την προσαρμοστική διαμόρφωση για την καταπολέμηση παρεμβολώνΧτίζει ένα σημείο προς σημείο και ένα σημείο σε πολλαπλά σημεία δίκτυο με 64 κόμβους.
Βασικά χαρακτηριστικά
|
|
Τεχνολογικό πλεονέκτημα
Το FDM-6802PTM υιοθετεί τεχνολογία συγκέντρωσης φορέων (CA), η οποία μπορεί να συγκεντρώσει δύο φορείς εύρους ζώνης 20MHz μαζί για να επιτύχει εύρος ζώνης φορείς ασύρματης επικοινωνίας 40MHz,αποτελεσματική βελτίωση των ταχυτήτων μετάδοσης ανοικτής και κατεχόμενης σύνδεσης, και βελτίωση της ανθεκτικότητας και της περιβαλλοντικής προσαρμοστικότητας ολόκληρου του ασύρματου συστήματος μεταφοράς.
1Υποστηρίζει μεγαλύτερο συνολικό εύρος ζώνης, υποστηρίζει συγκέντρωση φορέα 20MHz + 20MHz και το μέγιστο ρυθμό μετάδοσης δεδομένων υπερβαίνει τα 100Mbps.
2Υποστηρίζει συνεχή συγκέντρωση φορέα και μη συνεχή συγκέντρωση φορέα, η οποία είναι πιο ευέλικτη.
3Υποστηρίζει τη συλλογή φορέα διαφορετικών εύρους ζώνης, και μπορεί να ρυθμίσει το εύρος ζώνης της συλλογής φορέα
Σύμφωνα με τις περιβαλλοντικές παρεμβολές και τους διαθέσιμους πόρους ραδιοφάσματος, διευκολύνοντας την προσαρμογή σε διαφορετικά σενάρια.
4. Επαναμεταδίδεται σε διαφορετικούς φορείς για να αποφευχθεί η διακοπή των δεδομένων μετά την παρεμβολή ενός μόνο φορέα.
5. Υποστηρίζει το hopping συχνότητας διαφορετικών φορέων για να βρει πιο αποτελεσματικά φορείς χωρίς παρεμβολές.
Γιατί να επιλέξετε το FDM-6802PTM;
Μεγάλο εύρος ζώνης:Διαχειρίζεται αποτελεσματικά την επικοινωνία βίντεο και δεδομένων με χαμηλή καθυστέρηση.
Αντιδιαταραχή:Το προηγμένο FHSS και η προσαρμοστική διαμόρφωση εξασφαλίζουν αδιάλειπτη λειτουργία σε δύσκολα περιβάλλοντα ραδιοσυχνοτήτων.
Πλαγκ-ντ-πλέι:Απλοποιεί την ανάπτυξη με αυτόματη ρύθμιση και δυναμική δικτύωση.
Δυνατό και ευέλικτο:Η διεπαφή πλέγματος αεροπορίας J30 και οι πολλαπλές επιλογές επικοινωνίας την καθιστούν κατάλληλη για διάφορες ανθεκτικές εφαρμογές.
ΗFDM-6802PTMείναι μια ιδανική λύση για βιομηχανίες που απαιτούν ένα αξιόπιστο, προσαρμόσιμο και υψηλής απόδοσης σύστημα ασύρματης μετάδοσης για κρίσιμα καθήκοντα επικοινωνίας βίντεο και δεδομένων.
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server |
Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση του υπολογιστή.
lΌταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Λογισμικό TCP, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
Προδιαγραφές
|
Γενικά |
Ασύρματα |
|||
|
Τεχνολογία |
Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE |
Επικοινωνία |
1Τ1R |
|
|
Μεταφορά βίντεο |
1080p HD μετάδοση βίντεο, H.264/H.265 προσαρμοστική |
Διαβίβαση δεδομένων IP |
Υποστηρίζει τη μετάδοση δεδομένων με βάση πακέτα IP |
|
|
Ψηφισμένη |
Εναλλακτικό στρώμα-2 |
Σύνδεση δεδομένων |
Πλήρη διπλή επικοινωνία |
|
|
Ποσοστό δεδομένων |
Μέγιστο 100Mbps ((Uplink και Downlink) |
Αναλογία ανόδου και πτώσης |
2D3U/3D2U/4D1U/1D4U |
|
|
Πεδίο |
UGV: 5-10KM εδάφους προς το έδαφος ((LOS) |
Αυτοματοποιημένη αλυσίδα ανοικοδόμησης |
Αυτοματοποιημένη αποκατάσταση σύνδεσης μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
|
|
Δυναμικότητα |
64 κόμβοι |
ΑΝΑΝΑΤΗΣΗ |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102 dBm |
|
Δύναμη μετάδοσης |
2 βατ |
10 MHz |
-100 dBm |
|
|
Κλιμάκωση |
Καθυστέρηση αεροδιασύνδεσης < 30 ms |
5 MHz |
-96 dBm |
|
|
Μοντάρωση |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Αντιπαρακωλύσεις |
Η μετατόπιση συχνότητας και η προσαρμοστική διαμόρφωση |
10 MHz |
-100 dBm |
|
|
Διάφραση ζώνης |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Κατανάλωση ενέργειας |
30W |
ΔΙΚΑΛΗΤΗΣΗ ΣΤΗΝ ΣΥΝΤΑΓΗ |
||
|
Εισφορά ισχύος |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Διάσταση |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Μηχανική |
||
|
Θερμοκρασία λειτουργίας |
-20°C~+55°C |
|
|
Διάσταση |
130*100*25mm ((Η κεραία δεν περιλαμβάνεται) |
|
|
Βάρος |
273g |
|
|
ΕΝΤΕΡΦΑΣΕΣ |
||
|
RF |
2 x SMA |
|
|
Ηλεκτρονικό δίκτυο |
1xEthernet |
|
|
COMUART |
3xΣειριακή θύρα |
1. DEBUG Σειριακή θύρα |
|
Δύναμη |
1xDC Εισαγωγή |
DC24V-27V |
|
|
