| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6802PTM |
| Τροποποιημένο: | 2units |
| τιμή: | Διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

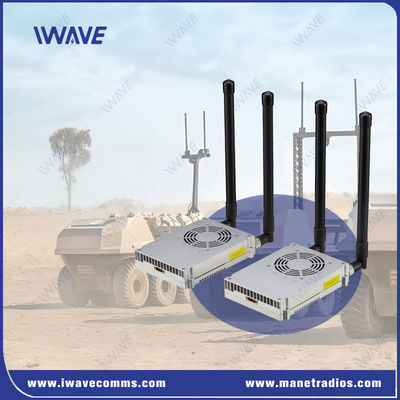

100Mbps MIMO ((2x2) IP ψηφιακή σύνδεση δεδομένων για UGV και UAV για πολλαπλές κάμερες
Περιγραφή

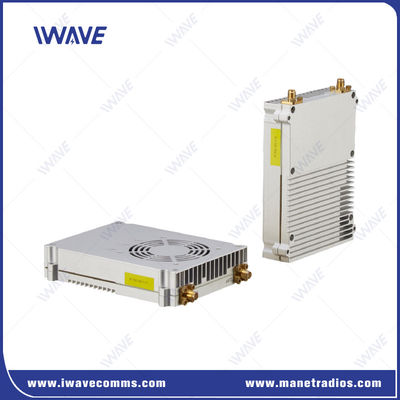

Το FDM-6802PTM είναι ένα προϊόν ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE με βάση το ώριμο chipset SOC, ισχύς 2Watt, 2X2 MIMO. Παρέχει ασύρματη σύνδεση επικοινωνίας HD βίντεο,δεδομένα και δεδομένα σειριακού ελέγχου με βάση το IP.
Το FDM-6802PTM έχει σχεδιαστεί με βάση την τεχνολογία CA (Carrier Aggregation), MIMO. Δεν βασίζεται σε κανένα σταθμό βάσης φορέα.Αυτή η ψηφιακή σύνδεση δεδομένων παρέχει μια ισχυρή και ασφαλή σύνδεση στις ζώνες 600 MHz και 1 MHz..4G ζώνη συχνοτήτων.FDM-6802PTM μπορείνα παρέχει σύνδεση HD βίντεο και ευρυζωνικής σύνδεσης Ethernet σε πραγματικό χρόνο με ταχύτητα μετάδοσης 100 Mbps.
Έχει μεγάλα πλεονεκτήματα στην εφαρμογή για VTOL/fixed wing drone/helicopter ασύρματη μετάδοση με βάρος μόλις 273g.
Βασικά χαρακτηριστικά
Διάφραγμα ζώνης: 1,4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
Δύναμη μετάδοσης: 33dBm
Υποστήριξη επιλογών συχνότητας 800Mhz/1.4Ghz
Περιοχή 50 χιλιομέτρων αέρος προς έδαφος
NLOS 1km-5km απόσταση εδάφους προς έδαφος
Αυτοματοποιημένος έλεγχος ισχύος
Αυτόματος έλεγχος σημείων συχνότητας
Επικοινωνία Ethernet μέσω J30
Επικοινωνία RS232 μέσω διεπαφής J30
Μέγεθος και βάρος: W: 273g/D:130*100*25mmχμ
Αντιπαραταραχή: FHSS ((Σύνολο διάδοσης συχνότητας)
Το FDM-6802PTM υιοθετεί τον ειδικό αλγόριθμο και μηχανισμό της ομάδας IWAVE για την επίτευξη λειτουργίας άλματος συχνότητας.
Κατά τη διάρκεια της εργασίας, το FDM-6802PTM υπολογίζει και αξιολογεί εσωτερικά τον τρέχοντα σύνδεσμο με βάση παράγοντες όπως η ένταση του σήματος που λαμβάνεται RSRP, η αναλογία σήματος-θόρυβου SNR και το ποσοστό σφάλματος bit SER.Εάν πληρούνται οι προϋποθέσεις της κρίσης, θα εκτελέσει ταλάντευση συχνότητας και θα επιλέξει ένα βέλτιστο σημείο συχνότητας από τη λίστα.
Εάν η ασύρματη κατάσταση είναι καλή, η συχνότητα δεν θα εκτελεστεί μέχρι να ικανοποιηθεί η προϋπόθεση κρίσης.
Εφαρμογές:
Μεταφορά δεδομένων και βίντεο HD:Διασφαλίζει σταθερές και ασφαλείς συνδέσεις επικοινωνίας για ροή βίντεο, τηλεμετρία και έλεγχο.
Δυναμικά περιβάλλοντα δικτύου:Ιδανικό για ταχέως μεταβαλλόμενα, υψηλής ζήτησης ασύρματα περιβάλλοντα.
Βιομηχανική και τακτική χρήση:Υποστηρίζει εφαρμογές σε drones, αυτόνομα οχήματα και άλλα κρίσιμα συστήματα που απαιτούν ισχυρή επικοινωνία μεγάλης εμβέλειας.
Προδιαγραφές
|
Γενικά |
Ασύρματα |
|||
|
Τεχνολογία |
Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE |
Επικοινωνία |
1Τ1R |
|
|
Μεταφορά βίντεο |
1080p HD μετάδοση βίντεο, H.264/H.265 προσαρμοστική |
Διαβίβαση δεδομένων IP |
Υποστηρίζει τη μετάδοση δεδομένων με βάση πακέτα IP |
|
|
Ψηφισμένη |
Εναλλακτικό στρώμα-2 |
Σύνδεση δεδομένων |
Πλήρη διπλή επικοινωνία |
|
|
Ποσοστό δεδομένων |
Μέγιστο 100Mbps ((Uplink και Downlink) |
Αναλογία ανόδου και πτώσης |
2D3U/3D2U/4D1U/1D4U |
|
|
Πεδίο |
UGV: 5-10KM εδάφους προς το έδαφος ((LOS) |
Αυτοματοποιημένη αλυσίδα ανοικοδόμησης |
Αυτοματοποιημένη αποκατάσταση σύνδεσης μετά από βλάβη σύνδεσης/επαναεγκατάσταση του δικτύου μετά από βλάβη σύνδεσης |
|
|
Δυναμικότητα |
64 κόμβοι |
ΑΝΑΝΑΤΗΣΗ |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
-102 dBm |
|
Δύναμη μετάδοσης |
2 βατ |
10 MHz |
-100 dBm |
|
|
Κλιμάκωση |
Καθυστέρηση αεροδιασύνδεσης < 30 ms |
5 MHz |
-96 dBm |
|
|
Μοντάρωση |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Αντιπαρακωλύσεις |
Η μετατόπιση συχνότητας και η προσαρμοστική διαμόρφωση |
10 MHz |
-100 dBm |
|
|
Διάφραση ζώνης |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Κατανάλωση ενέργειας |
30W |
ΔΙΚΑΛΗΤΗΣΗ ΣΤΗΝ ΣΥΝΤΑΓΗ |
||
|
Εισφορά ισχύος |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Διάσταση |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Μηχανική |
||
|
Θερμοκρασία λειτουργίας |
-20°C~+55°C |
|
|
Διάσταση |
130*100*25mm ((Η κεραία δεν περιλαμβάνεται) |
|
|
Βάρος |
273g |
|
|
ΕΝΤΕΡΦΑΣΕΣ |
||
|
RF |
2 x SMA |
|
|
Ηλεκτρονικό δίκτυο |
1xEthernet |
|
|
COMUART |
3xΣειριακή θύρα |
1. DEBUG Σειριακή θύρα |
|
Δύναμη |
1xDC Εισαγωγή |
DC24V-27V |
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server |
Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση του υπολογιστή.
lΌταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Λογισμικό TCP, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
