| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-605PTM |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
NLOS Σύστημα μετάδοσης δεδομένων βίντεο και ελέγχου για μη επανδρωμένες ανασκαφές
Περιγραφή

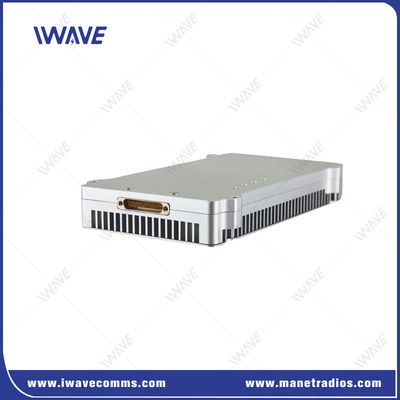

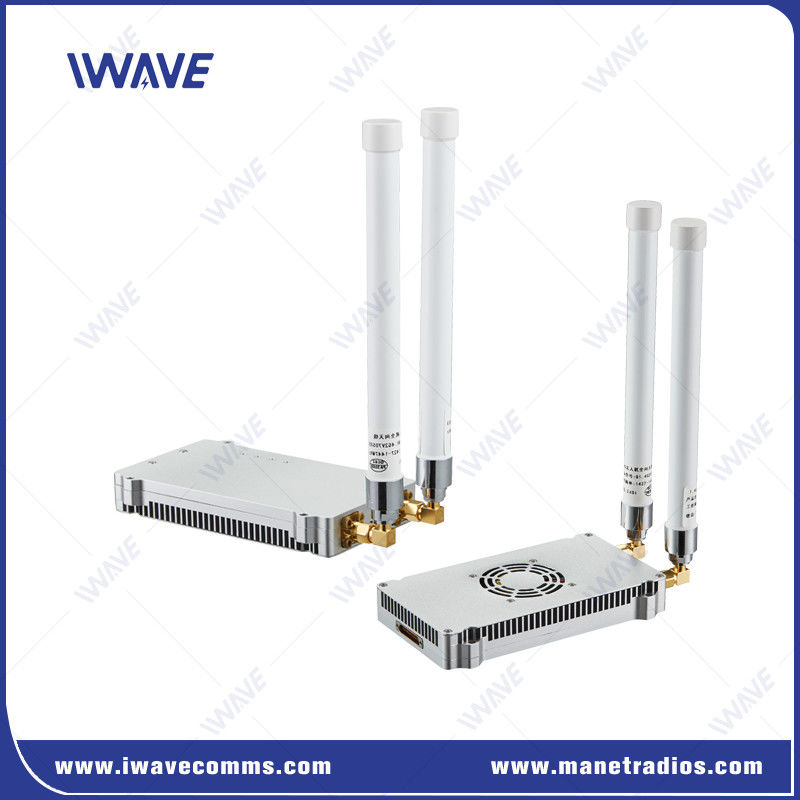

Η FDM-605PTM είναι μια κορυφαία πλακέτα δικτύου σχεδιασμένη για εφαρμογές video downlink και δεδομένων μεγάλου βεληνεκούς, προσφέροντας ισχυρή απόδοση σε δύσκολα περιβάλλοντα Non-Line-of-Sight (NLOS).Ειδικά σχεδιασμένα για μη επανδρωμένες εξορυκτικές μηχανές, τρακτέρ, γερανό και οχήματα, η λύση αυτή εξασφαλίζει απρόσκοπτη επικοινωνία σε αποστάσεις 1-5 χλμ. σε δάση, σκληρό έδαφος και αστικά περιβάλλοντα.
Βασικά χαρακτηριστικά
|
 |
Συνδεσιμότητα σημείο-πολλαπλά σημεία
Υποστηρίζει πολλαπλά αερομεταφερόμενα πομπούς που στέλνουνΒίντεο HDκαιΔεδομένα TTLσε έναν ενιαίο δέκτη εδάφους, εξασφαλίζοντας την κεντρική παρακολούθηση και έλεγχο.
Βελτιστοποιημένο για περιβάλλον NLOS
Εξοχλείται σε σενάρια παρεμποδισμένης επικοινωνίας, συμπεριλαμβανομένων πυκνών δασών, τραχών εδαφών και περίπλοκων αστικών περιβάλλοντων.
Τεχνολογία MIMO έξυπνης κεραίας
Παρέχειμεταφορά βίντεο HD σε πραγματικό χρόνοκαιευρυζωνική σύνδεση Ethernetμε ρυθμό δεδομένων30 Mbps.
Ελαφρύ και συμπαγές σχεδιασμός
Ζυγίζει μόνο150 g, είναι ιδανικό για ενσωμάτωση σε μη επανδρωμένα μηχανήματα όπου η απόδοση βάρους είναι κρίσιμη.
Ασφαλείς επιλογές επικοινωνίας
Διαθέσιμη σε:5Wκαι10Wεκδόσεις ισχύος, που επιτρέπουνκρυπτογραφημένη επικοινωνίασεπερίπλοκα περιβάλλοντα ραδιοσυχνοτήτων.
Εφαρμογή
Επικοινωνία μεγάλης απόστασης σημείο προς πολλά σημεία
Παρακολούθηση περιπολικών γραμμών ηλεκτρικής ενέργειας και υδρολογικών γραμμών
Επείγουσες επικοινωνίες για την πυρόσβεση, την άμυνα των συνόρων και το στρατό
Θαλάσσιες επικοινωνίες, Ψηφιακό πετρελαϊκό πεδίο, Σχηματισμός στόλου
Προδιαγραφές
|
Γενικά |
Μηχανική |
||
| ΤΕΧΝΟΓΙΑ | Ασύρματη με βάση την τεχνολογία πρόσβασης TD-LTE | ΘΕΜΕΡΑ | -20+55oC |
| Κρυπτογράφηση | Επεξεργασία και διαμόρφωση των διακοπών | Διάμετροι | 116*70*17mm |
| ΔΕΣΜΟΣ ΤΗΣ ΤΗΝ Ημερομηνία | 30Mbps | Βάρος | 100g |
| ΑΝΑΝΑΤΗΣΗ | -103 dBm | ||
| ΑΡΧΗ | 50 χλμ. (αέρος προς έδαφος) | ΥΛΟΔΟΣ | Ασημένιο ανωτισμένο αλουμίνιο |
| Τρόπος | Σημείο σε πολλαπλό σημείο | Εγκατάσταση | Στο πλοίο |
| MIMO | 2x2 MIMO |
Δύναμη |
|
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | ||
| Δύναμη ραδιοκυμάτων | 33dBm | ΔΕΣΜΟΥΣΗ | Συνεχή 12V |
| ΕΠΙΤΡΟΠΗ | Από άκρο προς άκρο: 60ms-80ms | Ηλεκτρική κατανάλωση | 11 βατ |
| Αντι-JAM | Αυτόματη μετατόπιση συχνότητας | ||
|
ΣΥΜΒΟΥΛΙΑ |
ΕΝΤΕΡΦΑΣΕΣ |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ηλεκτρονικό δίκτυο | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Εισαγωγή ισχύος | 1xJ30 | ||
| Δεδομένα TTL | 1xJ30 | ||
| Αποδιορθώσεις | 1xJ30 | ||
|
COMUART |
|
| Ηλεκτρικό επίπεδο | 3.3V και συμβατό με 2.85V |
| Δεδομένα ελέγχου | RS232 |
| Ποσοστό Baud | 115200bps |
| Τρόπος μετάδοσης | Τρόπος διέλευσης |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύουΌταν η μετάδοση σήματος κροταλίζει, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα. |
| Σημείωση: 1Μετά την επιτυχή δικτύωση, κάθε μονάδα FDM-605PTM μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
|
|
ΑΝΑΝΑΤΗΣΗ |
||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
