| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6680 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

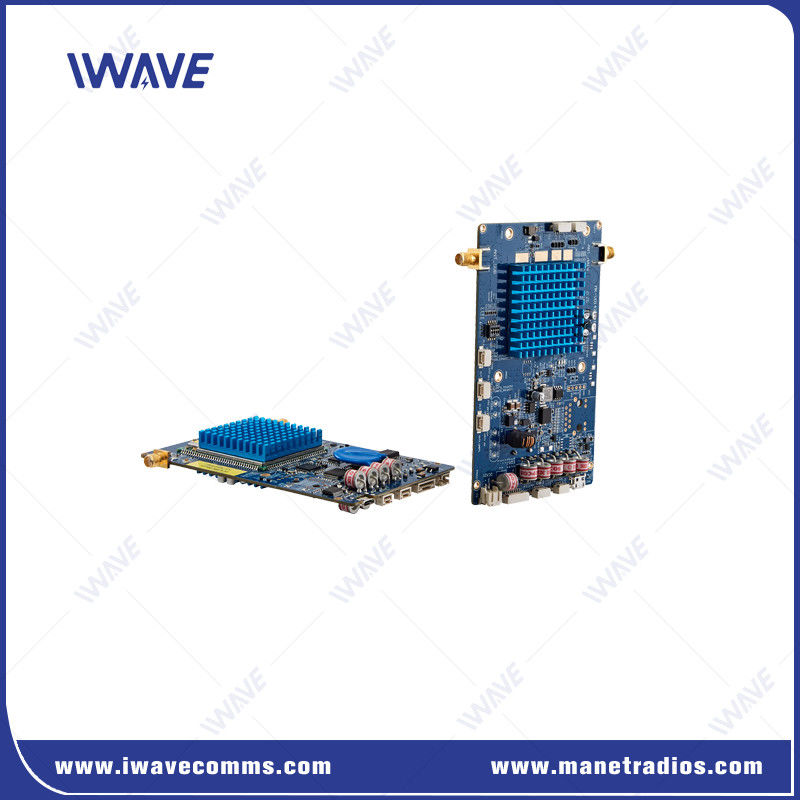

Ethernet και Full Duplex TTL Serial Wireless Data Link για μη επανδρωμένο σύστημα
Περιγραφή
Το FDM-6680 είναι ένα προϊόν ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE με βάση ένα ώριμο chipset SOC, το οποίο υποστηρίζει το point-to-point και το point-to-multipoint.1 κόμβος maseter υποστηρίζει έως και 64 υπο-κόμβους για να μοιράζεται εύρος ζώνης 120Mbps για μετάδοση βίντεο και δεδομένων.
Βασικά χαρακτηριστικά:
Το FDM-6680 έχει σχεδιαστεί με βάση το πρότυπο ασύρματης επικοινωνίας TD-LTE, τις τεχνολογίες OFDM και MIMO.
Υποστηρίζει την μετάδοση δεδομένων Ethernet και full duplex TTL και η μετάδοση δεδομένων ελέγχου είναι υψηλότερης προτεραιότητας από το σήμα δικτύου.
Υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας για την αντι παρεμβολή, μειώνοντας σημαντικά την κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Εφαρμογές:
Το FDM-6680 είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:
Συστήματα παρακολούθησης: Για την παρακολούθηση βίντεο σε πραγματικό χρόνο και τη μετάδοση δεδομένων.
Βιομηχανική αυτοματοποίηση: Ενεργοποίηση επικοινωνίας σε έξυπνα περιβάλλοντα παραγωγής.
Εκπομπή: Διευκόλυνση αξιόπιστων ζωντανών βίντεο.
Απομακρυσμένη ανίχνευση: Υποστήριξη της συλλογής δεδομένων από απομακρυσμένες τοποθεσίες.
Εάν έχετε περαιτέρω ερωτήσεις ή χρειάζεστε πιο συγκεκριμένες πληροφορίες, μη διστάσετε να ρωτήσετε!
Διασύνδεση
P1: Διασύνδεση USB,P2: Θύρα Ethernet,P3: Ethernet Port & POE,Π4: Ενέργεια εισόδου
P5: DBB_COMUAR,P6: UART0,P7: Θύρα RF, P8: Θύρα RF,P9: DBB_RFGPO,P10: DBB_RFGPO
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 | |
| DATA RATE | Μέγιστο 120Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Σημείο προς 64-σημείο | |
| MIMO | 2x2 MIMO | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Από άκρο σε άκρο≤20ms-50ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC12V | |
| Ασύρματα | ||
| Επικοινωνία | Η επικοινωνία μεταξύ οποιωνδήποτε 2 κόμβων σκλάβου πρέπει να διαβιβάζεται. μέσω του κύριου κόμβου |
|
| ΔΗΜΟΣΙΟΣ ΚΑΝΟΔΟΥ | Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. | |
| SLAVE NODE | Όλοι οι κόμβοι υποστηρίζουν unicast, multicast και εκπομπή | |
| Πρόσβαση | Πολλοί κόμβοι σκλάβου μπορούν να έχουν πρόσβαση στο δίκτυο ταυτόχρονα. | |
| 1.4GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| Διάταξη συχνότητας | ||
| 1.4Ghz | 1420 MHz-1530 MHz | |
| 600 MHz | 566 MHz-678 MHz | |
| Μηχανική | ||
| ΘΕΜΕΡΑ | -40°C~+80°C | |
| Βάρος | 60 γραμμάρια | |
|
ΕΝΤΕΡΦΑΣΕΣ |
||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 2xEthernet | ΠΟΕ |
| Πύλη Ethernet για δεδομένα ((4Pin) | ||
| COMUART | 1xCOMUART | RS232 επίπεδο 3.3V, 1 αρχικό bit, 8 bits δεδομένων, 1 stop bit, όχι Έλεγχος ισοτιμίας |
| Μονάδα Baud: 115200bps (προεπιλεγμένο) (57600, 38400, 19200, 9600 ρυθμιζόμενο) |
||
| Δύναμη | 1xDC Εισαγωγή | DC12V |
| USB | 1xUSB | |
|
|
