| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-66MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δ/Π,Τ/Τ,L/C |
Υπερφωτεινή OEM ψηφιακή σύνδεση δεδομένων IP για μετάδοση βίντεο
ΗFDM-66MNείναι μια πρωτοποριακή λύση ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE, χρησιμοποιώντας ένα ώριμο chipset SOC για βελτιωμένες επιδόσεις.παροχή full-duplex επικοινωνίας τόσο για δεδομένα TCP/IP/UDP όσο και για σήματα ελέγχου TTL.

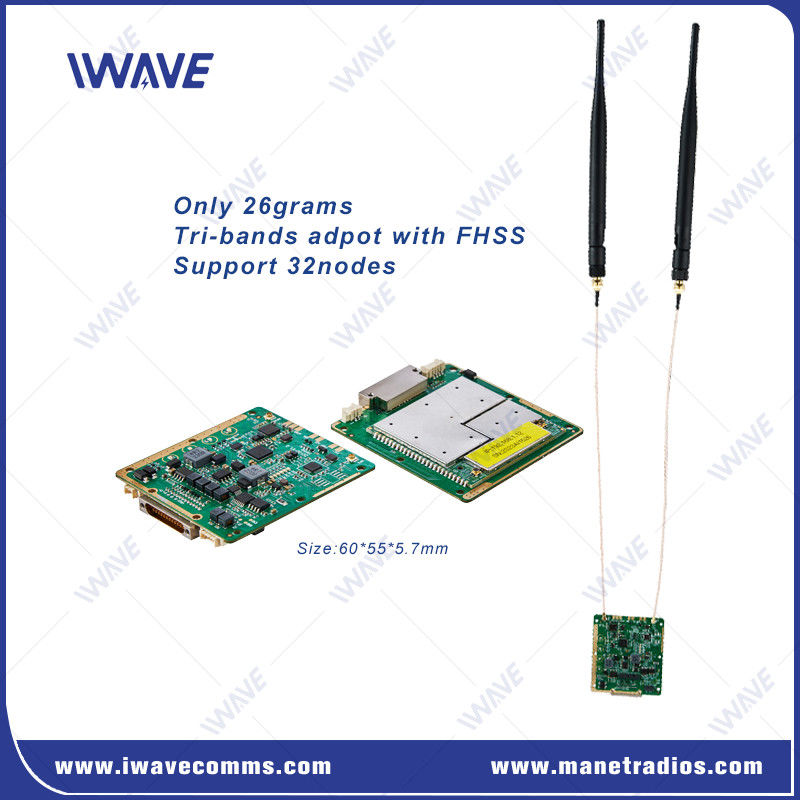

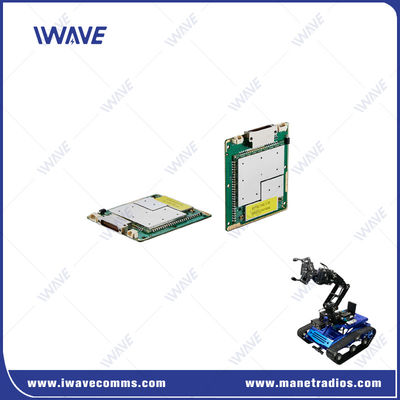

Το FDM-66MN είναι ο υπερμικροσκοπικός ψηφιακός δέκτης βίντεο με διάσταση 60 * 55 * 5,7 mm και βάρος 26 γραμμάρια.Το μικρό μέγεθος το καθιστά ιδανικό για εφαρμογές ευαίσθητες στο βάρος και το χώρο, όπως μικρά drones ή πλατφόρμες UGV.Βασικά χαρακτηριστικά:
Δυνατή σταθερή ικανότητα μετάδοσης δεδομένων:Χρησιμοποιώντας την προσαρμοστική τεχνολογία κωδικοποίησης για την αυτόματη αλλαγή μηχανισμών κωδικοποίησης και διαμόρφωσης σύμφωνα με την ποιότητα του σήματος, ώστε να αποφεύγονται μεγάλες διαταραχές στον ρυθμό μετάδοσης καθώς το σήμα αλλάζει.
Παρέχει HD βίντεο, δεδομένα και δεδομένα σειριακού ελέγχου με βάση το IP
Τεχνολογία αυτόματης αλλαγής συχνότητας (FHSS) και προσαρμοστική διαμόρφωση για την καταπολέμηση παρεμβολών.
Σημείο υποστήριξης σε σημείο και σημείο σε πολλαπλά σημεία (τοπολογία αστέρων)
3*Πορτ Ethernet για ενσωμάτωση διαφόρων τερματικών
Εισαγωγή ευρείας τάσης: DV5-32V
Επικοινωνία IP χαμηλής καθυστέρησης
Το FDM-66MN είναι μια ιδανική λύση για απαιτητικές εφαρμογές όπως η τηλεπαρακολούθηση, τα αυτόνομα οχήματα και οι στόλοι των drones.εξασφαλίζει αξιόπιστη και αποδοτική λειτουργία ακόμη και στα πιο περίπλοκα περιβάλλοντα.
Διασύνδεση
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη βάση με βάση το πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού δεδομένων συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10km-15km ((Αέρος προς το έδαφος) 500m-3km ((NLOS εδάφους προς το έδαφος) |
|
| Δυναμικότητα | 16 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) Όλοι οι κόμβοι ρυθμίζουν αυτόματα την ισχύ μετάδοσης |
|
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W |
|
| Εισφορά ισχύος | DC5V-32V | |
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Διάταξη συχνότητας | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Τρόπος επικοινωνίας | Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση | ||||||
| Τρόπος μετάδοσης | Πλήρη διπλή | ||||||
| Λειτουργία δικτύου | Δυναμική διαδρομή | Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο | |||||
| Έλεγχος δικτύου | Εποπτεία από το κράτος | Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης | |||||
| Διαχείριση συστήματος | WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά | ||||||
| Επαναδιαβίβαση | Α1 | Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει | |||||
| L2 | Επαναμεταδόσεις HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Σειριακή θύρα | 2x RS232 | |
| Εισφορά ισχύος | 2*Εισφορά ισχύος (εναλλακτική επιλογή) | |
| Ελέγχος της μετάδοσης δεδομένων | |||||
| Διασύνδεση εντολών | Διαμόρφωση εντολών AT | Υποστήριξη θύρας VCOM/UART και άλλων θύρων για τη διαμόρφωση εντολών AT | |||
| Διαχείριση ρυθμίσεων | Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού | ||||
| Τρόπος λειτουργίας | Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus |
● Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση με τον υπολογιστή. ●Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP. ● TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT |
|||
| Ποσοστό Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Τρόπος μετάδοσης | Τρόπος διέλευσης | ||||
| Πρωτόκολλο | Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 26 γραμμάρια | |
| Διάσταση | 60*55*5,7mm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
