| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-66MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δ/Π,Τ/Τ,L/C |

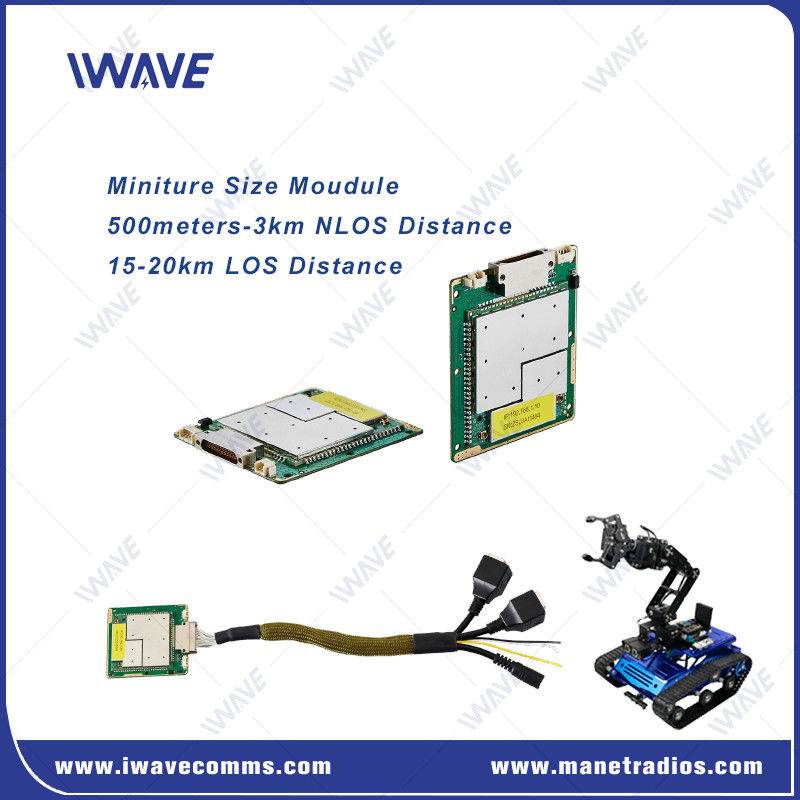

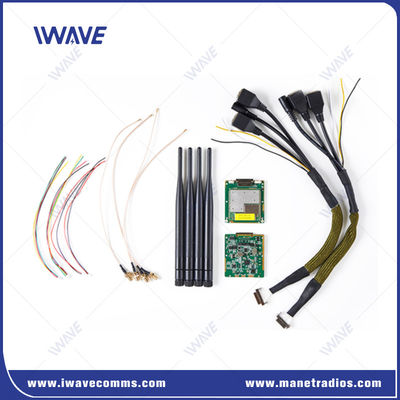

Προηγμένη ευρυζωνική ψηφιακή σύνδεση δεδομένων για μη επανδρωμένα συστήματα σε τριζωνικές ζώνες
ΗFDM-66MNείναι μια προηγμένηευρυζωνική ψηφιακή σύνδεση δεδομένωνσχεδιασμένο για ασφαλή ασύρματη επικοινωνία σεκινητή ρομποτικήκαιμη επανδρωμένα συστήματαΥποστηρίζειτριπλές ζώνες συχνοτήτωνΕπικεφαλής800MHz,1.4GHz, και2.4GHz∆ιαχειρίζεταιται μέσω λογισμικού επιλογής συχνότητας, προσφέροντας ευελιξία σε διάφορα λειτουργικά περιβάλλοντα.
Υποστήριξη τριπλής συχνότητας: Επιλέξιμη800MHz, 1.4GHz και 2.4GHzζώνες συχνοτήτων για την προσαρμογή σε διαφορετικές ανάγκες και περιβάλλοντα επικοινωνίας.
Μεγάλη εμβέλεια και μεγάλη απόδοση: Παρέχει αξιόπιστηΑσύρματο βίντεοκαιτηλεμετρικές επικοινωνίεςμε υψηλή απόδοση, ιδανική και για τα δύοNLOS (μη οπτική γραμμή)καιΜεγάλη απόστασηεφαρμογές.
Ασφαλής ΕπικοινωνίαΕπομένως, είναι κατάλληλο για ευαίσθητες εργασίες όπως η παρακολούθηση ή η επιθεώρηση.
Διαβίβαση σειριακών δεδομένων με βάση το IP: Επιτρέπει στους σταθμούς ελέγχου να διαχειρίζονται και να ελέγχουν πολλαπλά κινητά ρομπότ (UGV, drones κλπ.) με τη μετάδοση σειριακών δεδομένων μέσω διευθύνσεων IP.
Συμπίεση σχεδιασμού: Με μέγεθος60 x 55 x 5,7 χιλιοστά, είναι η μικρότερη ευρυζωνική ραδιοφωνική μονάδα OEM, καθιστώντας την ιδανική για ενσωμάτωση σε μικρά μη επανδρωμένα συστήματα.
Πολυδιάστατες εφαρμογές: Κατάλληλο για χρήση σε:σμήνος των μη επανδρωμένων αεροσκαφών,Μικροκυκλοφόρητα οχήματα, και άλλαρομποτικά συστήματα, ειδικά σε περιβάλλοντα όπωςεπιθεωρήσεις εσωτερικών κτιρίωνήεξερεύνηση σηράγγωνόπου τα παραδοσιακά συστήματα επικοινωνίας μπορεί να μην είναι βιώσιμα.
ΗFDM-66MNπροσφέρει μια συμπαγή, υψηλής απόδοσης λύση για ασφαλή ασύρματη επικοινωνία σε κινητή ρομποτική και μη επανδρωμένα συστήματα,Ειδικά σε δύσκολα περιβάλλοντα, όπως επιθεωρήσεις εσωτερικών χώρων ή σενάρια NLOSΟ μικρός του συντελεστής φόρμας και η τριπλή υποστήριξη συχνότητας τον καθιστούν ιδανική επιλογή για την ενσωμάτωση του συστήματος σε μικρά drones, UGV και άλλες κινητές αυτόνομες μονάδες.
Ορισμός διεπαφής
| J30JZ Ορισμός: | ||||||
| Πινάκια | Ονομασία | Πινάκια | Ονομασία | Ονομασία | Πινάκια |  |
| 1 | TX0+ | 10 | Δ+ | 19 | COM_RX | |
| 2 | TX0- | 11 | Δ- | 20 | UART0_X | |
| 3 | Εθνική Τράπεζα | 12 | Εθνική Τράπεζα | 21 | UART0_RX | |
| 4 | TX4- | 13 | Αριθμός VIN συνεχούς κυκλοφορίας | 22 | Μπότα | |
| 5 | TX4+ | 14 | RX0+ | 23 | Επενδύσεις | |
| 6 | RX4- | 15 | RX0- | 24 | Εθνική Τράπεζα | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Αριθμός VIN συνεχούς κυκλοφορίας | |
| 8 | Εθνική Τράπεζα | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Εφαρμογή
Ανεξάρτητοι ΑεροπλάναΙδανικό για τον συντονισμό πολλαπλών UAV σε επιχειρήσεις σμήνους.
Οχήματα μη επανδρωμένων και αυτόνομα οχήματα: Χρησιμοποιείται για τηλεμετρία και έλεγχο σε μη επανδρωμένα επίγεια οχήματα.
Ενσωμάτωση ρομποτικού συστήματος: Μπορεί να ενσωματωθεί σε μικρές, κινητές ρομποτικές πλατφόρμες για χρήση σε περιβάλλοντα όπωςεπιθεώρηση εσωτερικών χώρωνκαισύνθετα εδάφηόπου η αξιόπιστη επικοινωνία είναι κρίσιμη.
Λειτουργίες εκτός δικτύου: Επιτρέπει την αποτελεσματική λειτουργία σε αποσυνδεδεμένα περιβάλλοντα χωρίς να απαιτείται σταθερή υποδομή.
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη βάση με βάση το πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού δεδομένων συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10km-15km ((Αέρος προς το έδαφος) 500m-3km ((NLOS εδάφους προς το έδαφος) |
|
| Δυναμικότητα | 16 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) Όλοι οι κόμβοι ρυθμίζουν αυτόματα την ισχύ μετάδοσης |
|
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W |
|
| Εισφορά ισχύος | DC5V-32V | |
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Διάταξη συχνότητας | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Τρόπος επικοινωνίας | Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση | ||||||
| Τρόπος μετάδοσης | Πλήρη διπλή | ||||||
| Λειτουργία δικτύου | Δυναμική διαδρομή | Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο | |||||
| Έλεγχος δικτύου | Εποπτεία από το κράτος | Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης | |||||
| Διαχείριση συστήματος | WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά | ||||||
| Επαναδιαβίβαση | Α1 | Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει | |||||
| L2 | Επαναμεταδόσεις HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Σειριακή θύρα | 2x RS232 | |
| Εισφορά ισχύος | 2*Εισφορά ισχύος (εναλλακτική επιλογή) | |
| Ελέγχος της μετάδοσης δεδομένων | |||||
| Διασύνδεση εντολών | Διαμόρφωση εντολών AT | Υποστήριξη θύρας VCOM/UART και άλλων θύρων για τη διαμόρφωση εντολών AT | |||
| Διαχείριση ρυθμίσεων | Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού | ||||
| Τρόπος λειτουργίας | Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus |
● Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση με τον υπολογιστή. ●Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από την διεύθυνση IP προορισμού. ● TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT |
|||
| Ποσοστό Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Τρόπος μετάδοσης | Τρόπος διέλευσης | ||||
| Πρωτόκολλο | Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 26 γραμμάρια | |
| Διάσταση | 60*55*5,7mm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
