| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |
| Τροποποιημένο: | 2 κομμάτια |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Τ/Τ |

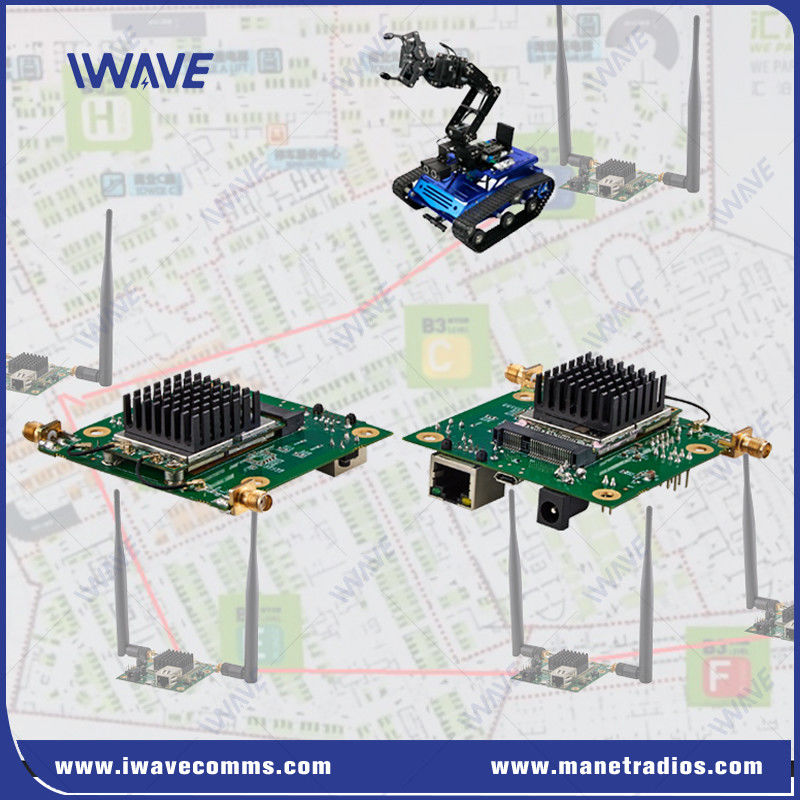

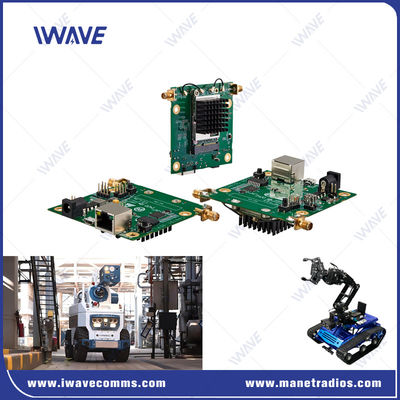

Μονάδα ασύρματης μετάδοσης βίντεο NLOS για ρομπότ και UGV
Πρότυπο: FDM-6600
Πιο ισχυρή ασύρματη σύνδεση NLOS Ethernet & πλήρης διπλής σύνδεσης σειριακών δεδομένων TTL
Εισαγωγή
Το FDM-6600 είναι ειδικά σχεδιασμένο με βάση το πρότυπο τεχνολογίας TD-LTE με προηγμένο αλγόριθμο για την επίτευξη υψηλής ευαισθησίας, το οποίο επιτρέπει μια ισχυρή ασύρματη σύνδεση όταν το σήμα είναι αδύναμο.Έτσι, όταν εργάζονται σε NLOS περιβάλλον, η ασύρματη σύνδεση είναι επίσης σταθερή και ισχυρή.
Βασικά χαρακτηριστικά
Διαμόρφωση κόμβου:
Ένα κύριο κόμβο μπορεί να υποστηρίξει έως και16 υποσύμβολοι, μοιράζονται ένα συνολικό εύρος ζώνης30 Mbpsγια τη μετάδοσηΒίντεο 1080P.
Πρότυπα επικοινωνίας:
Σχεδιασμένο με βάση τοTD-LTEΑσύρματη επικοινωνίαΟΦΜΑ(Ορθογώνιο πολλαπλασιασμό διαίρεσης συχνοτήτων) καιMIMO(Πολλές εισροές Πολλές εξόδους) τεχνολογίες.
Λειτουργεί ανεξάρτητα, χωρίς να βασίζεται σε οποιονδήποτε σταθμό βάσης.
Διαβίβαση δεδομένων:
Υποστηρίζει και τα δύοEthernetκαι full duplexTTLμετάδοση δεδομένων.
Η μετάδοση δεδομένων ελέγχου έχει προτεραιότητα έναντι της μετάδοσης σήματος δικτύου, εξασφαλίζοντας ότι οι ζωτικές εντολές ελέγχου επεξεργάζονται πρώτα.
Τεχνολογία κατά των παρεμβολών:
ΧρησιμοποιείΤεχνολογία αυτόματης αλλαγής συχνότηταςγια την ενίσχυση της αντοχής στις παρεμβολές, μειώνοντας σημαντικά τη συνολική κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Εφαρμογές
Το FDM-6600 είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:
Συστήματα παρακολούθησης: Για την παρακολούθηση με βίντεο σε πραγματικό χρόνο σε επιχειρήσεις ασφαλείας.
Δοκιμασία: Διευκόλυνση των ζωντανών βίντεο ροών στην παραγωγή μέσων ενημέρωσης.
Βιομηχανική αυτοματοποίηση: Ενεργοποίηση της μετάδοσης δεδομένων σε έξυπνες εγκαταστάσεις παραγωγής.
Αν χρειάζεστε περισσότερες λεπτομέρειες ή συγκεκριμένα τμήματα, απλά ενημερώστε με!
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 25dBm (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Όταν η μετάδοση σήματος είναι crooked, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FDM-6600 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
