| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |
| Τροποποιημένο: | 2 κομμάτια |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 3-7 εργάσιμες μέρες |
| Όροι πληρωμής: | Τ/Τ |

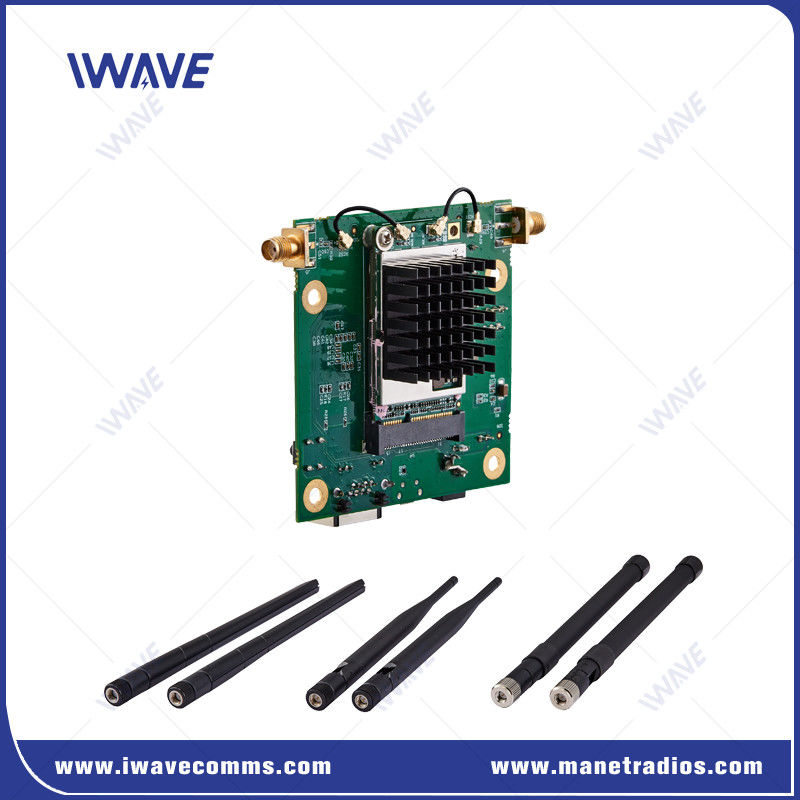

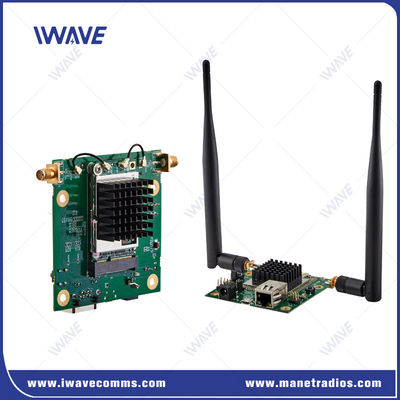

Πρότυπο: FDM-6600
MIMO ((2x2) NLOS ασύρματο Ethernet & πλήρης διπλής σύνδεσης δεδομένων TTL
Εισαγωγή
ΗFDM-6600είναι ένα προϊόν ασύρματης μετάδοσης που αναπτύχθηκε από την IWAVE, το οποίο διαθέτει ένα ώριμο chipset System on Chip (SoC).προσφέρει ισχυρή μετάδοση δεδομένων
δυνατότητες για διάφορες εφαρμογές.
Βασικά χαρακτηριστικά
Διαμόρφωση κόμβου:
Ένα κύριο κόμβο μπορεί να υποστηρίξει έως και16 υποσύμβολοι, μοιράζονται ένα συνολικό εύρος ζώνης30 Mbpsγια τη μετάδοσηΒίντεο 1080P.
Πρότυπα επικοινωνίας:
Σχεδιασμένο με βάση τοTD-LTEΑσύρματη επικοινωνίαΟΦΜΑ(Ορθογώνιο πολλαπλασιασμό διαίρεσης συχνοτήτων) καιMIMO(Πολλές εισροές Πολλές εξόδους) τεχνολογίες.
Λειτουργεί ανεξάρτητα, χωρίς να βασίζεται σε οποιονδήποτε σταθμό βάσης.
Διαβίβαση δεδομένων:
Υποστηρίζει και τα δύοEthernetκαι full duplexTTLμετάδοση δεδομένων.
Η μετάδοση δεδομένων ελέγχου έχει προτεραιότητα έναντι της μετάδοσης σήματος δικτύου, εξασφαλίζοντας ότι οι ζωτικές εντολές ελέγχου επεξεργάζονται πρώτα.
Τεχνολογία κατά των παρεμβολών:
ΧρησιμοποιείΤεχνολογία αυτόματης αλλαγής συχνότηταςγια την ενίσχυση της αντοχής στις παρεμβολές, μειώνοντας σημαντικά τη συνολική κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Εφαρμογές
Το FDM-6600 είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:
Συστήματα παρακολούθησης: Για την παρακολούθηση με βίντεο σε πραγματικό χρόνο σε επιχειρήσεις ασφαλείας.
Δοκιμασία: Διευκόλυνση των ζωντανών βίντεο ροών στην παραγωγή μέσων ενημέρωσης.
Βιομηχανική αυτοματοποίηση: Ενεργοποίηση της μετάδοσης δεδομένων σε έξυπνες εγκαταστάσεις παραγωγής.
Αν χρειάζεστε περισσότερες λεπτομέρειες ή συγκεκριμένα τμήματα, απλά ενημερώστε με!
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 25dBm (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Όταν η μετάδοση σήματος είναι crooked, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FDM-6600 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
