| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-61MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
Υπερ-μικροσκοπική Τριζωνική Ψηφιακή IP MESH Μονάδα Μεταφοράς Δεδομένων για UAV
Εισαγωγή
Το FD-61MN είναι μια μικροσκοπική μονάδα μετάδοσης δεδομένων Digital IP MESH τρίκλιτης ζώνης OEM για Drones, UAV, UGV, USV και άλλα αυτόνομα μη επανδρωμένα οχήματα.Αυτή η ψηφιακή σύνδεση πλέγματος μεταδίδει βίντεο και δεδομένα μέσω ενός δικτύου "χωρίς υποδομή" σε τρεις ζώνες συχνότητας 800Mhz που επιλέγονται από το λογισμικό, 1,4 GHz και 2,4 GHz.
Ως ένα συμπαγές ραδιόφωνο που καθορίζεται από λογισμικό (SDR), το FD-61MN είναι ιδανικό για μια ποικιλία από drones, ρομποτικά συστήματα καιΟι δυνατότητες αυτοσχηματισμού και αυτοθεραπείας του, σε συνδυασμό με απεριόριστες αλλαγές συχνότητας, εξασφαλίζουν αξιόπιστη επικοινωνία,Ενώ τα έξυπνα αλγόριθμα μαύρης λίστας που βασίζονται στο χρόνο βελτιώνουν την απόδοσή του.
Χαρακτηριστικά
Πρότυπο επικοινωνίας:
Βασίζεται στο πρότυπο ασύρματης επικοινωνίας TD-LTE.
Λειτουργεί ανεξάρτητα από κάθε σταθμό βάσης αερομεταφορέα.
Υπηρεσίες δεδομένων:
Παρέχει ασύρματους συνδέσμους επικοινωνίας για βίντεο HD, δεδομένα και δεδομένα σειριακού ελέγχου με βάση το IP.
Τεχνολογίες κατά των παρεμβολών:
Χρησιμοποιεί αυτόματη τεχνολογία άλματος συχνότητας (FHSS).
Χρησιμοποιεί προσαρμοστική διαμόρφωση για να ενισχύσει την αντοχή στις παρεμβολές.
Δίκτυο Αυτοσχηματισμού και Αυτοθεραπείας:
Χτίζει ένα συνεχώς προσαρμόσιμο δίκτυο πλέγματος.
Επιτρέπει στους κόμβους να ενταχθούν ή να αποχωρήσουν δυναμικά, εξασφαλίζοντας συνέχεια ακόμη και όταν οι κόμβοι χάνονται.
Εφαρμογή
Προηγμένες ασύρματες συνδέσεις βίντεο και δεδομένων
Παρέχει υπηρεσίες HD βίντεο και δεδομένων με βάση το IP για υψηλής κινητικότητας τακτικές μονάδες στους τομείς της ασφάλειας και της άμυνας.
Φόρμα OEM για την ολοκλήρωση πλατφόρμας

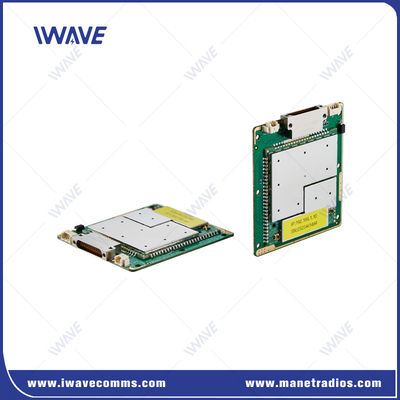

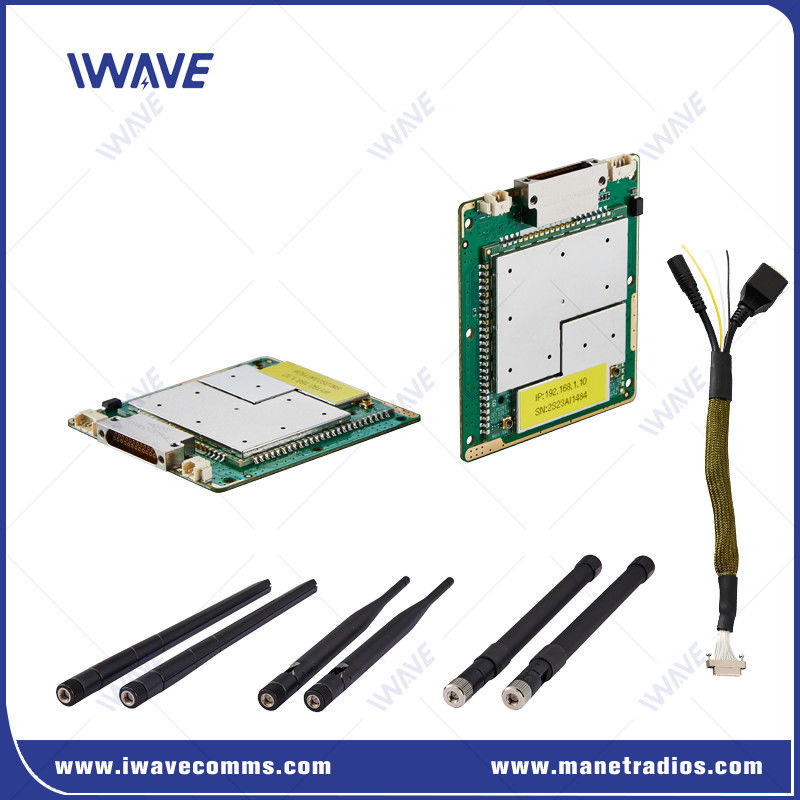

Το FD-61MN είναι διαθέσιμο σε μορφή OEM (bare board), καθιστώντας το κατάλληλο για ενσωμάτωση σε ένα ευρύ φάσμα ρομποτικών συστημάτων.
Διαβίβαση δεδομένων ελέγχου τηλεμετρίας
Δυνατότητα λήψης και μετάδοσης δεδομένων τηλεμετρικού ελέγχου μέσω διεύθυνσης IP και θύρας, επιτρέποντας τον ακριβή έλεγχο μεμονωμένων μονάδων σε συστήματα πολλαπλών ρομπότ.
Επεκτάσιμη περιοχή
Επιπρόσθετη εμβέλεια μπορεί να επιτευχθεί με την προσθήκη ενισχυτών ενισχυτών, ενισχύοντας τις επιχειρησιακές δυνατότητες.
Προδιαγραφές
| Τεχνολογία | Adhoc βασισμένο στο τεχνολογικό πρότυπο TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέγιστο 30Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 10 χιλιόμετρα NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 16 κόμβοι |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |
| Διάσταση | 60*55*5,7mm |
| Βάρος | 26g |
| Τριζώνια συχνότητα | 1.4G: 1420 MHz-1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Λεωφορείο LAN | 3x θύρα Ethernet |
| Κουουάρτ | 1xCOMUART |
| Εισφορά ισχύος | 1*DC5-32V |
Δυνατές λειτουργίες σειριακής θύρας για υπηρεσίες δεδομένων
1- Υψηλό ποσοστό.Διαβίβαση δεδομένων αεροπορικής θύρας: το baud rate είναι έως 460800
2.Πολλές λειτουργικές λειτουργίες της σειριακής θύρας: λειτουργία TCP Server, λειτουργία TCP Client, λειτουργία UDP, λειτουργία UDP multicast, λειτουργία διαφανούς μετάδοσης κλπ.
3.MQTT, Modbus και άλλα πρωτόκολλα. Υποστηρίζει τη λειτουργία δικτύωσης IoT κατά σειράς, η οποία μπορεί να χρησιμοποιηθεί ευέλικτα για δικτύωση.Οι χρήστες μπορούν να στέλνουν με ακρίβεια οδηγίες ελέγχου σε άλλο κόμβο (drone), ρομπότ σκυλί ή άλλη μη επανδρωμένη ρομποτική) μέσω ενός τηλεχειριστή αντί να χρησιμοποιείται η λειτουργία εκπομπής ή πολλαπλής εκπομπής.
|
Διασύνδεση εντολών |
Διαμόρφωση εντολών AT |
API/HTTP/UART για τη διαμόρφωση εντολών AT |
|
Διαχείριση ρυθμίσεων |
Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού διαχείρισης |
|
|
Τρόπος λειτουργίας |
Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus |
Εγώ...Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση υπολογιστή.
Εγώ...Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από τον προορισμό IP.
Εγώ...TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT
|
|
Ποσοστό Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Πρωτόκολλο |
Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Τρόπος διαβίβασης |
|
|
Διαχείριση συστήματος |
Υποστηρίζει τη λειτουργία WATCHDOG, όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν και να επαναπροσαρμοστούν αυτόματα |
|
Βίντεο
|
|
