| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

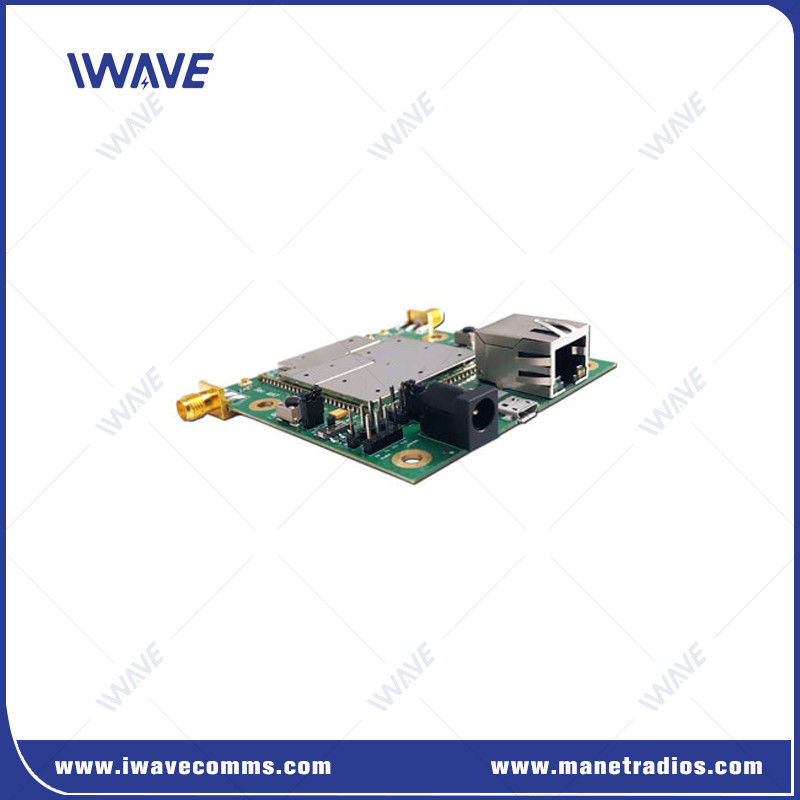

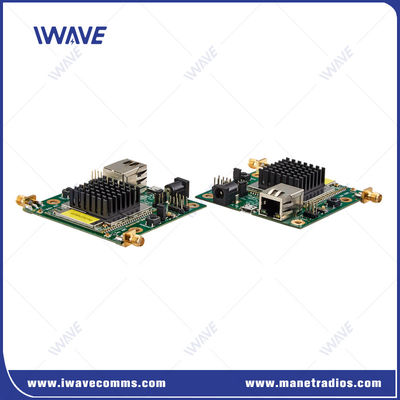

PtMP ασύρματη MIMO OEM ψηφιακή σύνδεση δεδομένων
Εισαγωγή
Οι ασύρματα FDM-6600 Digital Data Link παρέχουν ασφαλείς και αξιόπιστες εφαρμογές σημείο-σε-σημείο και σημείο-σε-πολλαπλά σημεία όπου απαιτούνται συνδέσεις υψηλού εύρους ζώνης.Το ραδιόφωνο FDM-6600 παρέχει απαράμιλλη απόδοση για ταυτόχρονες απαιτήσεις βίντεο.
Το FHSS (Frequency Hopping Spread Spectrum) είναι η καλύτερη επιλογή για την ανοσία στον θόρυβο και τις παρεμβολές.
Το FDM-6600 υποστηρίζει ζώνη πολλαπλών συχνοτήτων: 800Mhz/1.4Ghz/2.4Ghz. Παρέχει Ethernet υψηλού εύρους ζώνης για εφαρμογές μεγέθους και βάρους όπως τηλεοπτικό βίντεο, ρομποτική,και άλλα συστήματα ασύρματης μετάδοσης δεδομένων Ethernet.
Βασικά χαρακτηριστικά
|
 |
Ορισμένα από τα οφέλη της εφαρμογής ασύρματων συνδέσεων σε μη επανδρωμένα επίγεια οχήματα (UGV):
Βελτιωμένη κινητικότητα και ευελιξία:Οι ασύρματες συνδέσεις επιτρέπουν στα UGV να λειτουργούν χωρίς τους περιορισμούς των φυσικών καλωδίων, επιτρέποντάς τους να πλοηγηθούν μέσω ποικίλων και δύσκολων εδαφών με μεγαλύτερη ευκολία και ευελιξία.
Επικοινωνία σε πραγματικό χρόνοΜε την ασύρματη επικοινωνία, τα UGV μπορούν να μεταδίδουν δεδομένα, εικόνες και βίντεο σε πραγματικό χρόνο σε ένα σταθμό ελέγχου ή χειριστή.διευκόλυνση της ταχείας λήψης αποφάσεων και ανταπόκρισης.
Επεκτεινόμενη εμβέλεια λειτουργίας:Οι ασύρματες συνδέσεις επεκτείνουν την επιχειρησιακή εμβέλεια των UGV, επιτρέποντάς τους να εκτελούν εργασίες σε απομακρυσμένες ή επικίνδυνες περιοχές όπου η άμεση ανθρώπινη παρέμβαση δεν είναι εφικτή ή ασφαλής.
Βελτιωμένη επίγνωση κατάστασης:Με την παραλαβή δεδομένων σε πραγματικό χρόνο και βίντεο από τα UGV, οι χειριστές μπορούν να έχουν καλύτερη κατανόηση του περιβάλλοντος και της κατάστασης στο έδαφος.Αυτή η αυξημένη επίγνωση της κατάστασης είναι ζωτικής σημασίας για τον αποτελεσματικό σχεδιασμό και την εκτέλεση της αποστολής.
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 25dBm (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Όταν η μετάδοση σήματος είναι crooked, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FDM-6600 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή |
||

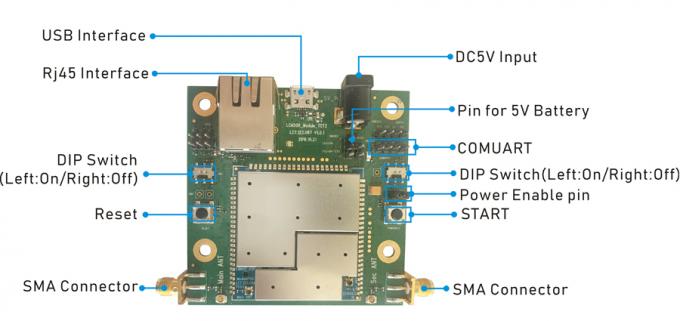

| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
