| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-6100 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 3-5 εργάσιμες μέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
800Mhz/1400Mhz UGV/UAV NLOS Ethernet σύστημα μετάδοσης COFDM
Εισαγωγή

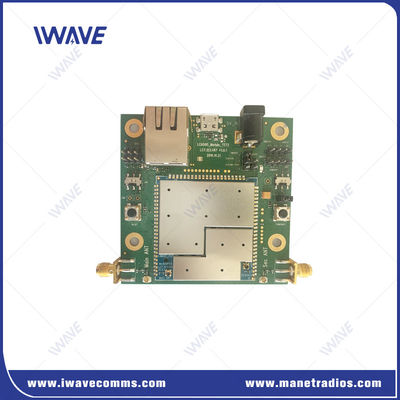

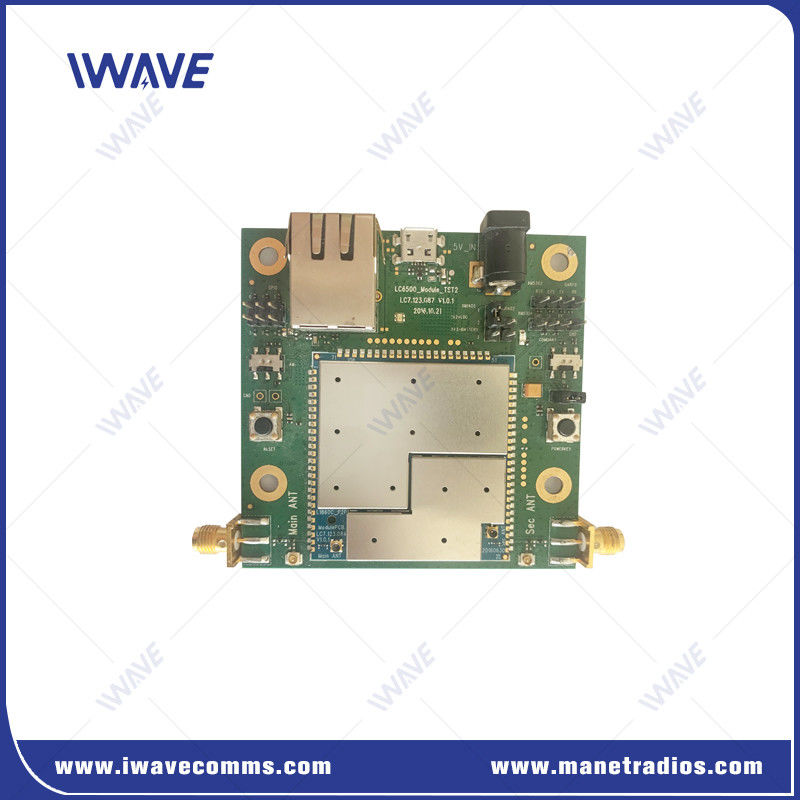

Το FD-6100 είναι ένα προϊόν ασύρματης μετάδοσης που σχεδιάστηκε από την IWAVE με βάση το ώριμο chipset SOC, το οποίο είναι ένα ραδιόφωνο IP MESH που προσφέρει μετάδοση βίντεο HD και δυνατότητα MIMO για υψηλές χωρητικότητες δεδομένων.
Υιοθετεί αυτόματη διαμόρφωση συχνότητας για να αποφευχθεί η αντι-διάσπαση, η χαμηλή κατανάλωση ενέργειας και το μικρό μέγεθος για να ανταποκριθεί στις απαιτήσεις της ασύρματης μετάδοσης κατά τη διάρκεια του κινητού.Το FD-6100 παρέχει ανθεκτική συνδεσιμότητα για drones και ρομποτικές πλατφόρμες που αντιμετωπίζουν σημαντικές περιβαλλοντικές ή περιβαλλοντικές παρεμβολές ραδιοσυχνοτήτων.
Το FD-6100 είναι το πιο προηγμένο, πιο κλιμακωτό και πιο αποτελεσματικό σύστημα Mobile Ad Hoc Networking (MANET) στον κόσμο, τώρα σε έναν SWaP βελτιστοποιημένο παράγοντα μορφής: το Embedded Module. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
Βασικά χαρακτηριστικά
|
|
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10 χιλιόμετρα (αέρος προς το έδαφος) 500 μέτρα-3 χιλιόμετρα (NLOS) | |
| ΑΠΟΤΕΛΕΙΑ | 16 κόμβοι | |
| Δύναμη | 25dBm (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC12V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύου είναι αυξημένη, τα δεδομένα ελέγχου διαβιβάζονται κατά προτεραιότητα. | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FD-6100 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να καθορίσετε ο ίδιος τη μορφή. | ||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
Διασύνδεση
|
|
