| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-615MT |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

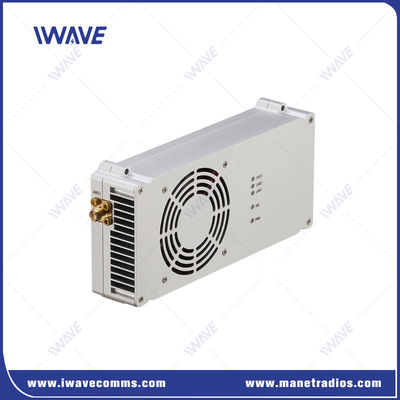

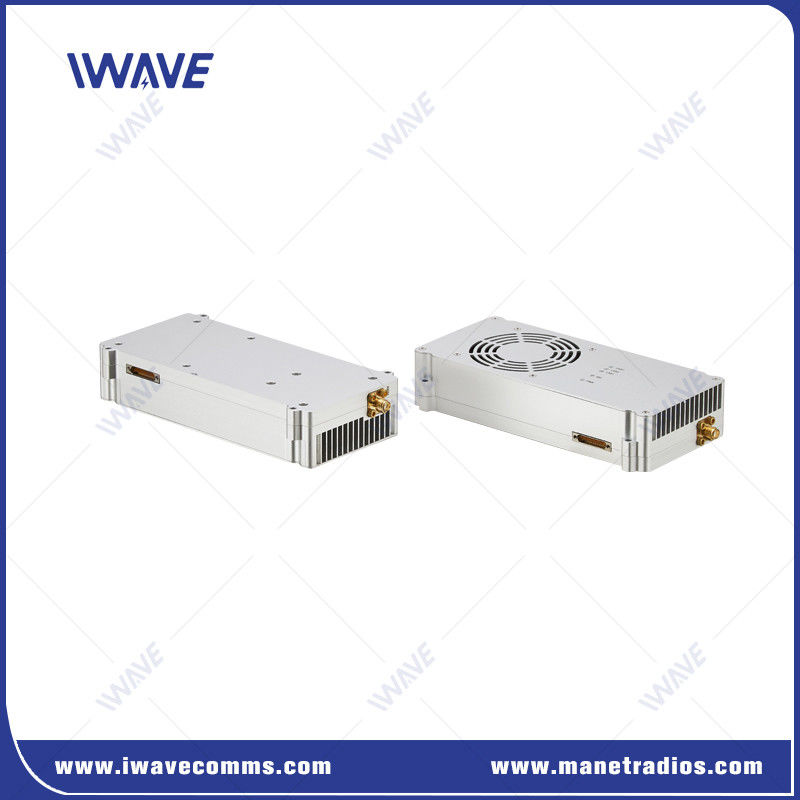

50 χλμ. Drone IP MESH Video Downlink
Εισαγωγή
Το FD-615MT δημιουργεί μια μη κεντρική, αυτοσχηματισμένη, αυτοπροσαρμοζόμενη και αυτοθεραπεύουσα δυναμική διαδρομή.
Αυτόματο δίκτυο δικτύου επικοινωνίας με αναμεταδόσεις.Πολυκανάλινα δεδομένα και φωνητική πιστότητα μεταξύ διαφορετικών κόμβων του ίδιου δικτύου σε σύνθετες εφαρμογές, όπως η ταχεία κίνηση και η περιβαλλοντική απόσταση εκτός οπτικής γραμμής.
έξυπνη κεραία MIMO και αυτοσχηματισμό ασύρματου δικτύου ασύρματου δικτύου AD-HOC/MESH,που καθιστούν το FD-615MT δυνατό να παρέχει σε πραγματικό χρόνο HD βίντεο και ευρυζωνική σύνδεση Ethernet με ταχύτητα μετάδοσης 30Mbps και απόσταση 100km-150km ή μεγαλύτερηΕίναι ειδικό για ασύρματη επικοινωνία σε κρίσιμα ιδιωτικά δίκτυα.
Βασικά χαρακτηριστικάαπό 50km Drone IP MESH Βίντεο Downlink
|
|
Εφαρμογή
Λογιστική και παράδοση
Παροχή πακέτων: Τα drones χρησιμοποιούνται όλο και περισσότερο για την παράδοση μικρών πακέτων, ειδικά σε απομακρυσμένες ή δύσκολα προσβάσιμες περιοχές.
Βοήθεια κατά την Καταστροφή
Δράσεις διάσωσης: Τα μη επανδρωμένα αεροσκάφη μπορούν να χρησιμοποιηθούν για να εντοπίσουν άτομα που έχουν παγιδευτεί σε περιοχές καταστροφών, όπως σεισμοί, πλημμύρες και χιονοστιβάδες.
Αξιολόγηση και χαρτογράφηση: Μπορούν να παρέχουν εικόνες και δεδομένα σε πραγματικό χρόνο για την εκτίμηση των ζημιών και το σχεδιασμό των προσπαθειών ανακούφισης.
Παροχή βοήθειας: Τα drones μπορούν να μεταφέρουν τρόφιμα, νερό και ιατρικές προμήθειες στις πληγείσες περιοχές.
Επιθεώρηση υποδομής
Επιθεώρηση γραμμών ηλεκτρικής ενέργειας: Τα drones μπορούν να επιθεωρήσουν γραμμές ηλεκτρικής ενέργειας, πύργους μετάδοσης και υποσταθμούς για ζημιές και ανάγκες συντήρησης.
Παρακολούθηση αγωγών: Μπορούν να παρακολουθούν τους αγωγούς πετρελαίου και φυσικού αερίου για διαρροές και άλλα ζητήματα.
Έλεγχος γέφυρων και κτιρίων: Τα drones χρησιμοποιούνται για την επιθεώρηση γέφυρων, κτιρίων και άλλων δομών για ασφάλεια και δομική ακεραιότητα.
Προδιαγραφές
| ΑΝΑΝΑΤΗΣΗ | ||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Γενικά | Μηχανικές | ||
| Τεχνολογία | MESH βασισμένο στο τεχνολογικό πρότυπο TD-LTE | Θερμοκρασία | -20o έως +55oC |
| Κρυπτογράφηση | Επεξεργασία και διαμόρφωση των διακοπών | ||
| Ποσοστό δεδομένων | 30Mbps (υψηλή σύνδεση προς τα κάτω) | Διάσταση | 116*70*17mm |
| Αισθησία | 10 MHz/-103 dBm | Βάρος | 190 γραμμάρια |
| Πεδίο | 50 χλμ. (αέρος προς έδαφος) NLSO 3km-10km ((Γή προς έδαφος) ((Αξαρτάται από το πραγματικό περιβάλλον) |
Υλικό | Ασημένιο ανωτισμένο αλουμίνιο |
| Σημείο | 16 κόμβοι | Εγκατάσταση | Στο όχημα/στο όχημα |
| Μοντάρωση | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Δύναμη | |
| Αντισυμπλοκή | Αυτόματη μετατόπιση συχνότητας | ||
| Δύναμη ραδιοκυμάτων | 10W | Εισαγωγή τάσης | Συνεχής ισχύς 24V±10% |
| Κλιμάκωση | Μεταφορά μίας ταχύτητας ≤ 30 ms | Κατανάλωση ενέργειας | 30 watts |
|
Συχνότητα |
Διασύνδεση |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Σημείωση: Η ζώνη συχνοτήτων υποστηρίζει προσαρμοσμένα | Εισφορά ισχύος | 1 x J30 | |
| Δεδομένα TTL | 1xJ30 | ||
| Αποδιορθώσεις | 1xJ30 | ||
| Κουουάρτ | |
| Ηλεκτρικό επίπεδο | 3.3V και συμβατό με 2.85V |
| Δεδομένα ελέγχου | TTL |
| Ποσοστό Baud | 115200bps |
| Τρόπος μετάδοσης | Τρόπος διέλευσης |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύουΌταν η μετάδοση σήματος κροταλίζει, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα. |
| Σημείωση:1Μετά την επιτυχή δικτύωση, ο κόμβος FD-615MT μπορεί να λάβει σειριακά δεδομένα. 2Εάν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, μπορείτε να ορίσετε τη μορφή. |
|
Ορισμός διεπαφής
|
|
