| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-680X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |
Αντι-παρακωλύσεις 300 χλμ / h ταχύτητα FHSS συχνότητα Hopping UAV Data Link
Εισαγωγή

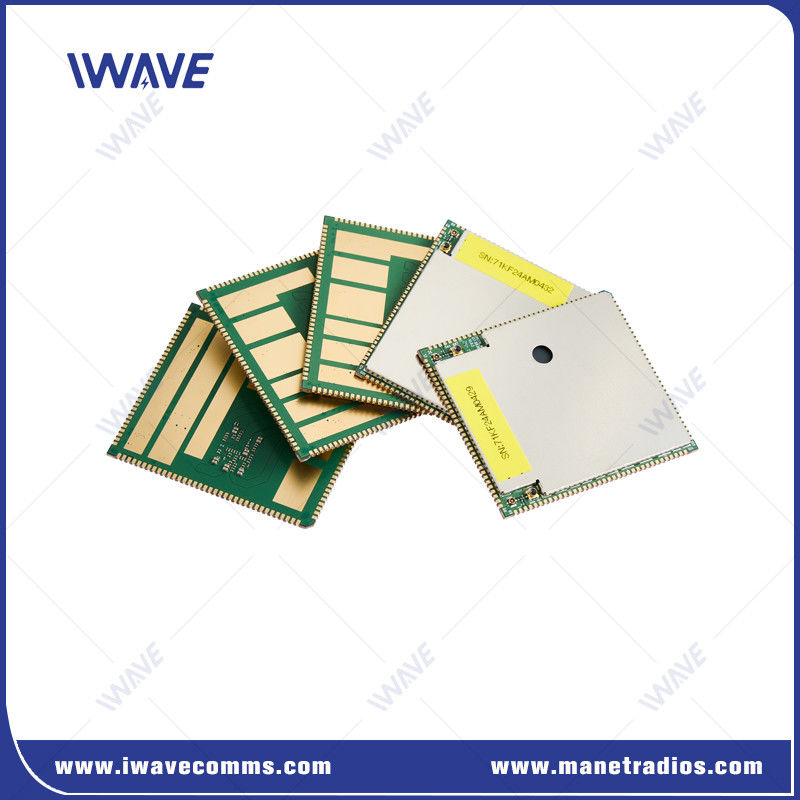

Το FDM-680X είναι ένα IP MESH SDR ((SoftwareDefined Radio)Σύνδεση δεδομένων UAVλειτουργεί σε ζώνη 1,4 GHz και ζώνη 600 MHzΔιαθέτει δυνατότητα δικτύου 63-hop και 64 κόμβων, ισχύ εξόδου 200MW (2x2 MIMO), ταχύτητα δεδομένων έως 100Mbps και κρυπτογράφηση AES,είναι πολύ κατάλληλο για την καταγραφή βίντεο επί τόπου και μπορεί να χρησιμοποιηθεί ευρέως σε εφαρμογές UAV/UGV/USV και επικοινωνίες έκτακτης ανάγκης στους τομείς της πυρκαγιάς, διάσωση, παρακολούθηση και αστυνομία.
Οι χρήστες μπορούν να το αναπτύξουν και να το ενσωματώσουν στο δικό τους σύστημα με την πλήρη υποστήριξη της ομάδας IWAVE.
Η IWAVE είναι μια παγκόσμια εταιρεία τεχνολογίας, που μεταμορφώνει τον τρόπο που επικοινωνούμε μέσω λύσεων που συνδέουν τους χρήστες με κάθε δυνατό τρόπο.Οι καινοτόμες λύσεις επικοινωνιών μας επιτρέπουν την ικανότητα λειτουργίας, ανταλλαγή και επικοινωνία ασύρματων δεδομένων υψηλού εύρους ζώνης, μετάδοσης φωνής και βίντεο μεταξύ και μεταξύ μη επανδρωμένων αεροσκαφών (UAV),μη επανδρωμένα οχήματα εδάφους (UGV) και άλλα συστήματα μη επανδρωμένων οχημάτων.
ΠλεονεκτήματαΣύνδεση δεδομένων UAV
Πολλαπλό βίντεο
Σε μια διαμόρφωση από σημείο σε πολλαπλά σημεία, το FDM-680Xr παρέχει τη δυνατότητα ροής βίντεο υψηλής ποιότητας σε πολλαπλούς κόμβους λήψης
Χαμηλή καθυστέρηση
Το FDM-680X είναι σχεδιασμένο για αξιόπιστες ρομποτικές εφαρμογές μεγάλου βεληνεκούς με άμεσες πληροφορίες σε πραγματικό χρόνο από κινητούς κόμβους με 5-15ms καθυστέρηση.
Ανθεκτικά Δίκτυα
Σχεδιασμένο για να παρέχει ανθεκτικά δίκτυα, το FDM-680X έρχεται με επιλογή συχνότητας 566-678Mhz και 1420-1530Mhz.Η συχνότητα λειτουργίας του θα πηδήξει αυτόματα εντός αυτών των ζωνών σε περίπλοκο περιβάλλον παρεμβολής..
Υψηλή απόδοση
Το σύστημα παρέχει ταχύτητες δεδομένων 100 Mbps τόσο για την ανωτέρω σύνδεση όσο και για την κατωτέρω σύνδεση ταυτόχρονα, επιτρέποντας την αποτελεσματική μεταφορά δεδομένων σε απαιτητικές εφαρμογές.
Δύναμη Αυτοπροσαρμογής
Το FDM-680X ρυθμίζει δυναμικά την ισχύ μετάδοσης και λήψης με βάση τις συνθήκες του καναλιού, βελτιστοποιώντας την κατανάλωση ενέργειας και μειώνοντας τις παρεμβολές δικτύου για πιο αξιόπιστη απόδοση.
ΕφαρμογήΣύνδεση δεδομένων UAV
|
|
 |
ΠροδιαγραφήΣύνδεση δεδομένων UAV
|
Εργασίες |
Περιγραφή |
Λεπτομέρειες |
|
Μέγεθος PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Συχνότητα |
1.4Ghz: 1420-1530MHz |
|
600 MHz: 566-678 MHz |
||
|
Επίπεδο ισχύος ραδιοκυμάτων |
23dBm±2 ((1,4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Αισθησία |
1Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 σημείο συχνότητας) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2 |
|
|
ΠΕΔΠ |
23 |
|
|
JTAG |
0 |
|
|
Άντενα |
2 |
|
|
Δύναμη |
VSYS |
3.7V~4.35V (προτείνεται 4V) |
|
D1V8A |
1.8V ισχύς εξόδου |
|
|
D2V85A |
2Ηλεκτρική ισχύς.85V |
|
|
Επικαιροποιημένο |
3.3V ισχύς εξόδου |
|
|
5V_FEM |
Ενεργοποίηση του τσιπ RF PA |
|
|
Σημείο master-slave |
Διαμόρφωση κεντρικού κόμβου |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
|
|
Δυναμικότητα |
Υποστηρίζει τον αριθμό των κόμβων δικτύου N≥2 και έως 64 κόμβους υπηρεσίας ή 63 κόμβους κατάσταση IDLE. |
|
|
Τρόπος επικοινωνίας |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
|
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
||
|
Πρόσβαση |
Υποστήριξη πολλαπλών κόμβων σκλάβων για πρόσβαση στο δίκτυο ταυτόχρονα. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι σκλάβων και κύριοι κόμβοι μοιράζονται την εργασία πλάτος ζώνης σε μία κατεύθυνση. ταυτόχρονη άνω και κατωτέρω (20Mhz, τουλάχιστον 100Mbps) |
|
|
Κατάσταση σύνδεσης |
Όλοι οι κόμβοι στο δίκτυο παραμένουν συνδεδεμένοι ανά πάσα στιγμή. |
|
|
Έλεγχος ισχύος |
Προσαρμόστε την ισχύ μετάδοσης. |
|
|
Ξεκινήστε. |
Τόσο ο κύριος κόμβος όσο και οι σκλάβοι υποστηρίζουν προεπιλογή |
|
|
Μόνιμη ισχύς |
Συγκρότηση σταθερής ισχύος (προσαρμόστε μόνο τον κύριο κόμβο) |
|
|
Καθορισμένη συχνότητα |
Διαμόρφωση συχνότητας κλεισίματος |
|
Γενικά ερωτήματα:
Ερώτηση: Μπορεί αυτό το SDR UAV data link να υποστηρίζει μοντέλο P2P ή P2MP;
Απάντηση: Ναι.
Ερώτηση: Πόσους κόμβους υποστηρίζει σε ένα δίκτυο;
Απάντηση: Αυτό το αστέρι δίκτυο έχει ένα μέγιστο των 64 κόμβων, και το δίκτυο Mesh έχει ένα μέγιστο των 32 κόμβων
|
|
