| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-680X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

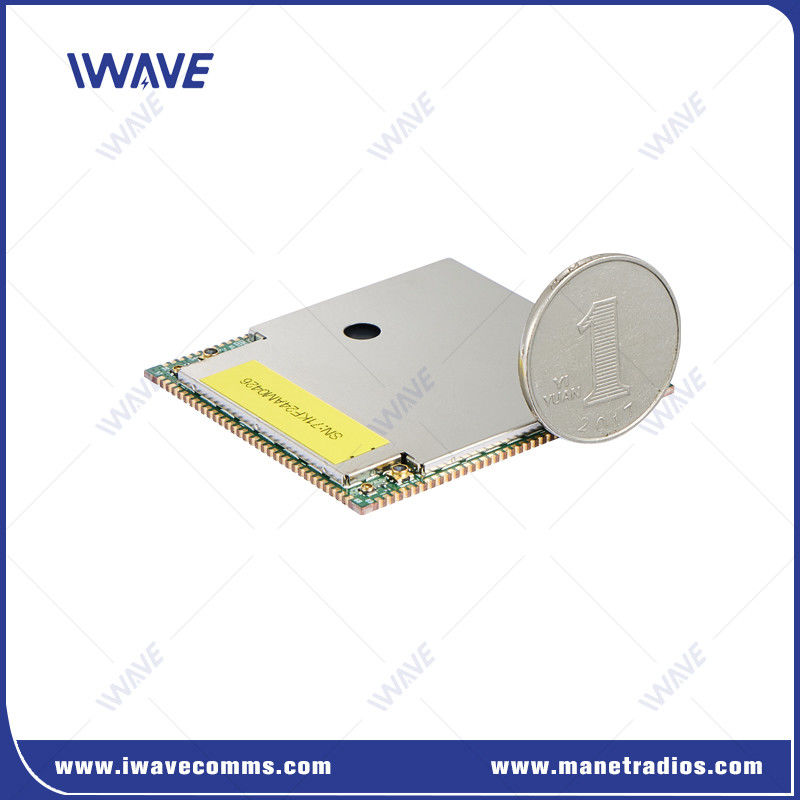

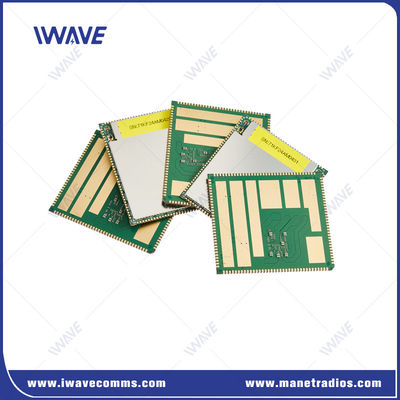

Μεταλλικός δέκτης δεδομένων βίντεο και τηλεμετρίας για μη επανδρωμένα συστήματα
Εισαγωγή
Τα μη επανδρωμένα συστήματα FDM-680X είναι βασισμένα σε προηγμένη αρχιτεκτονική FPGA 2.0, ενσωματώνοντας τεχνολογίες πολλαπλών κυμάτων, υπερευρείας ζώνης και υψηλής ταχύτητας.Διαθέτει δυνατότητες διπλής λήψης και διπλής μετάδοσης MIMO (Multiple Input Multiple Output)Το σύστημα αυτό εξασφαλίζει μια ισχυρή ασύρματη σύνδεση τόσο για τα κινητά οχήματα όσο και για τις μη επανδρωμένες πλατφόρμες.παρέχει αδιάλειπτη επικοινωνία ακόμη και κατά τη διάρκεια ελιγμών υψηλής ταχύτητας έως 300 km/h.
Το μέγεθος 52*46*2.9mm το καθιστά το μικρότερο ραδιοφωνικό μοντέλο ευρυζωνικής ζώνης OEM και ιδανικό υποψήφιο για ενσωμάτωση συστήματος σε μικρά μη επανδρωμένα συστήματα για να λειτουργεί σε δύσκολα περιβάλλοντα,όπως η εσωτερική επιθεώρηση κτιρίων ή σηράγγων.
ΠλεονεκτήματαΜη επανδρωμένα συστήματα
|
Χαρακτηριστικά του ασύρματου |
Ασφάλεια | Χαρακτηριστικά μετάδοσης | Χαρακτηριστικά του φυσικού στρώματος |
|
|
|
|
Εφαρμογή
Μη επανδρωμένα αεροσκάφη (UAV)
Μη επανδρωμένα οχήματα εδάφους (UGV)
Ανεξάρτητα επιφανειακά σκάφη (ASV)
Διαχείριση ρομποτικού στόλου
Δίκτυα αντιμετώπισης έκτακτης ανάγκης
Στρατιωτικά Τακτικά Δίκτυα
Έξυπνη πόλη
Συνδεδεμένες ομάδες σε απομακρυσμένα περιβάλλοντα
Βιομηχανικό IoT (IIoT)
Επικοινωνία μεταξύ οχημάτων και αντικειμένων (V2X)
Ανεξάρτητοι Αεροπλάνα
ΠροδιαγραφήΑσύρματος SOC
|
Εργασίες |
Περιγραφή |
Λεπτομέρειες |
|
Μέγεθος PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Συχνότητα |
1.4Ghz: 1420-1530MHz |
|
600 MHz: 566-678 MHz |
||
|
Επίπεδο ισχύος ραδιοκυμάτων |
23dBm±2 ((1,4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Αισθησία |
1Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 σημείο συχνότητας) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5Mbps |
1.4Ghz ((14700 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 σημείο συχνότητας) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2 |
|
|
ΠΕΔΠ |
23 |
|
|
JTAG |
0 |
|
|
Άντενα |
2 |
|
|
Δύναμη |
VSYS |
3.7V~4.35V (προτείνεται 4V) |
|
D1V8A |
1.8V ισχύς εξόδου |
|
|
D2V85A |
2Ηλεκτρική ισχύς.85V |
|
|
Επικαιροποιημένο |
3.3V ισχύς εξόδου |
|
|
5V_FEM |
Ενεργοποίηση του τσιπ RF PA |
|
|
Σημείο master-slave |
Διαμόρφωση κεντρικού κόμβου |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
|
|
Δυναμικότητα |
Υποστηρίζει τον αριθμό των κόμβων δικτύου N≥2 και έως 64 κόμβους υπηρεσίας ή 63 κόμβους κατάσταση IDLE. |
|
|
Τρόπος επικοινωνίας |
Κάθε κόμβος στο δίκτυο μπορεί να ρυθμιστεί ως κύριος κόμβος. |
|
|
Όλοι οι κόμβοι μοιράζονται ταχύτητα δεδομένων χωρητικότητας συστήματος αναβαθμισμένης και αναβαθμισμένης σύνδεσης |
||
|
Πρόσβαση |
Υποστήριξη πολλαπλών κόμβων σκλάβων για πρόσβαση στο δίκτυο ταυτόχρονα. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι σκλάβων και κύριοι κόμβοι μοιράζονται την εργασία πλάτος ζώνης σε μία κατεύθυνση. ταυτόχρονη άνω και κατωτέρω ροή (20Mhz, τουλάχιστον 100Mbps) |
|
|
Κατάσταση σύνδεσης |
Όλοι οι κόμβοι στο δίκτυο παραμένουν συνδεδεμένοι ανά πάσα στιγμή. |
|
|
Έλεγχος ισχύος |
Προσαρμόστε την ισχύ μετάδοσης. |
|
|
Ξεκινήστε. |
Τόσο ο κύριος κόμβος όσο και οι σκλάβοι υποστηρίζουν προεπιλογή |
|
|
Μόνιμη ισχύς |
Συγκρότηση σταθερής ισχύος (προσαρμόστε μόνο τον κύριο κόμβο) |
|
|
Καθορισμένη συχνότητα |
Διαμόρφωση συχνότητας κλεισίματος |
|
|
|
