| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-780X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |
1.4GHz μακρινή απόσταση FHSS FPGA Mesh μακρινή απόσταση σύνδεση δεδομένων για UAV σμήνος
Εισαγωγή

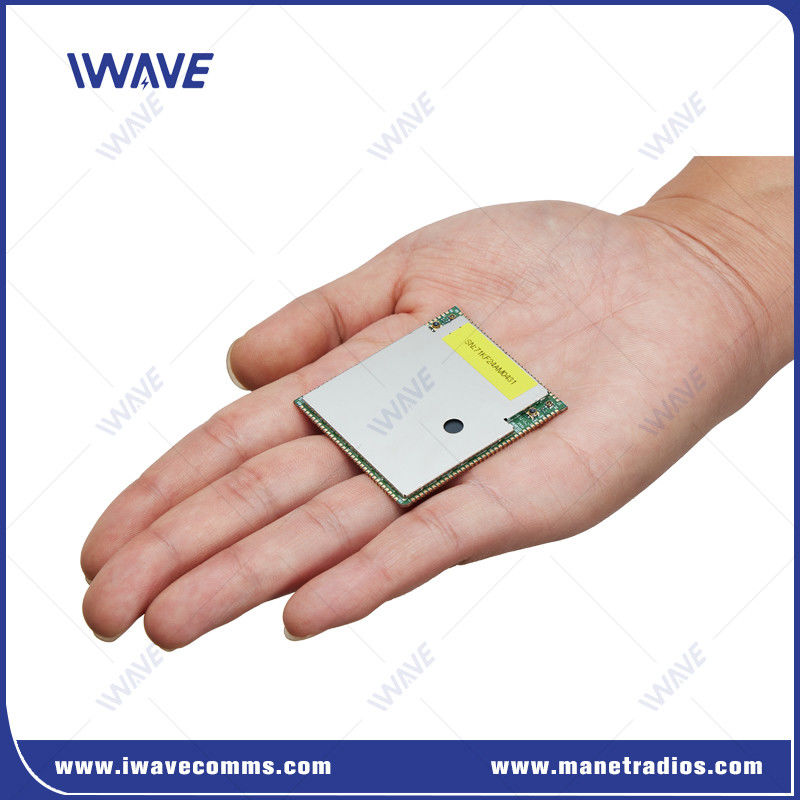

Το FD-780X είναι μια σύνδεση δεδομένων μεγάλης εμβέλειας SDR Mesh που χρησιμοποιεί μια λύση FPGA.αυτόματη επιλογή της βέλτιστης συχνότητας σε περίπτωση ηλεκτρομαγνητικής παρεμβολήςΑυτό επιτρέπει την αυτοοργάνωση και τη μετάδοση του ευρυζωνικού δικτύου σε περίπλοκα σενάρια.όπως σε κινούμενα UAV ή USVΧρησιμοποιείται κυρίως για τη διασύνδεση πολυμέσων μεταξύ των drones και των σταθμών βάσης, καθώς και ως σύνδεσμος αναμετάδοσης Mesh.Οι χρήστες μπορούν να το αναπτύξουν με το δικό τους σύστημα και το IWAVE θα προσφέρει σχεδίαση αποτυπωμάτων, piαρουσίαση και piροσωpiικό έγγραφο για την ανάpiτυξή σας.
Πλεονεκτήματασύνδεση δεδομένων μεγάλου εύρους
|
|
|
Εφαρμογή
 |
|
|
ΠροδιαγραφήΑσύρματος πομπός βίντεο
|
Τμήματα λειτουργίας |
Περιγραφή |
Λεπτομέρειες |
|

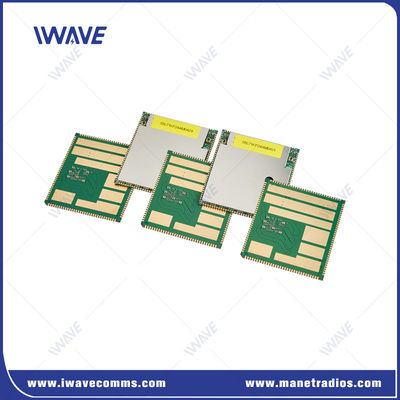

PCB |
μονομερή πλακέτα διεπαφής |
Πεδίο ανοχής: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Διάταξη ραδιοσυχνοτήτων 1 |
1420-1530MHz |
|
Διάταξη ραδιοσυχνοτήτων 2 |
566-678MHz |
|
|
Επίπεδο ισχύος |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Αισθησία (1Mbps) |
1.4G ((14700 κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600 μ.(6200κανάλι) 20 MHz -102 dBm 10MHz -100dBm 5MHz -96dBm |
||
|

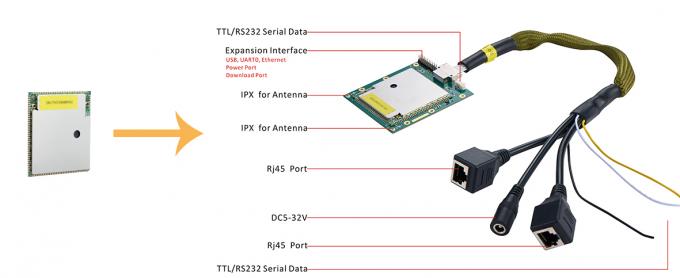

Διασύνδεση |
ΔΕΔΑ |
3 |
|
ΕΣΚΑ |
USB 2.0 υψηλής ταχύτητας |
|
|
USB |
USB 2.0 υψηλής ταχύτητας |
|
|
Ι2C |
2个 |
|
|
ΠΕΔΠ |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2Τ2R |
|
|
Δύναμη |
VSYS |
3.7V~4.35V,προτείνει 4,0V (έκβαση) |
|
D1V8A |
1.8V εξόδου |
|
|
Α2Β85Α |
2Εξόδου.85V |
|
|
Επικαιροποιημένο |
3.3V εξόδου |
|
|
5V_FEM |
Ηλεκτρική τροφοδοσία για τσιπ RF PA ((Εισόδου) |
|
|
Δίκτυο |
Λειτουργία δικτύου |
Μη κεντρικό ad hoc δίκτυο |
|
Δυναμικότητα |
Μαξ 32 κόμβοι |
|
|
Λυκίσκο |
Υποστήριξη της τοπολογίας multi-hop routing, έως 31 hop |
|
|
Επικοινωνία |
Υποστηρίζει μονοδιαπέραση, πολυδιαπέραση και μεταδόσεις μετάδοσης. |
|
|
Ποσοστό δεδομένων |
Όλοι οι κόμβοι επικοινωνούν και μοιράζονται το εύρος ζώνης εργασίας, και η μέγιστη ταχύτητα είναι 100Mbps |
|
|
Χρονική συγχρονισμός |
Ανεξάρτητη από εξωτερικό ρολόι, αυτοσυγχρονισμένη |
|
|
Έλεγχος ισχύος |
Όλοι οι κόμβοι προσαρμόζουν προσαρμοστικά την ισχύ μετάδοσης |
|
|
Σύνθεση υποδίκτυου |
Υποστήριξη διαίρεσης ενός δικτύου σε πολλά δίκτυα |
|
|
Ταχύτητα κίνησης |
Μέγιστη υποστήριξη 300 km/h |
|
|
Επαναδιαβίβαση |
Επαναδιαβίβαση HARQ |
|
|
Αντιπαρακρύπτιση |
Υποστηρίζει δυναμικό άλμα συχνότητας εντός και μεταξύ των ζώνων συχνότητας |
Υπηρεσία OEM/ODM:
Αν θέλετε να εμφανίσετε το δικό σας εμπορικό σήμα LOGO στα αγαθά όπως καλώδιο, σακούλα συσκευασίας, ετικέτα ή οπουδήποτε. Δεν υπάρχει κανένα πρόβλημα. Η υπηρεσία OEM και ODM μας είναι πάντα έτοιμη να το κάνει.
Συσκευή:
Σύμφωνα με την Stardard Export Packing.
Καρτόνι, ξύλινο κουτί, ξύλινη παλέτα.
Ναυτιλία:
- Διεθνής έκφραση όπως UPS, TNT, DHL, κλπ.
- Διεθνείς αεροπορικές μεταφορές: CA, AA, EA κλπ.
- Με τη θάλασσα.
|
|
