| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-660X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

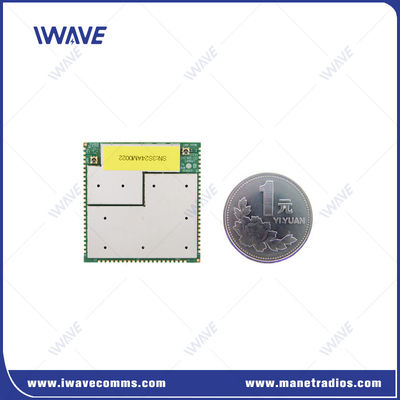

20 χλμ. UHF ζώνη Δύοπλευρο UAV Βίντεο Transmitter Δεδομένα RC Control Link Module
Εισαγωγή
Το FDM-660X είναι μια ασύρματη μονάδα IP PTMP SoC, μπορεί να μεταφέρει δεδομένα ήχου, βίντεο και IP σε πραγματικό χρόνο και ένας κύριος κόμβος μπορεί να υποστηρίξει 32 κόμβους σκλάβων.Έχει ισχυρές αντι-αποκλειστικές και αντι-διαταραχές με FHSSΜπορεί να εφαρμοστεί στην δημόσια ασφάλεια, την ένοπλη αστυνομία, τον έλεγχο πυρκαγιάς, την πολιτική αεροπορική άμυνα, , EOD Robot και UGV για την καθιέρωση πραγματικού χρόνου και ταχείας επικοινωνίας και ενιαίου συντονισμού και διοίκησης.
ΠλεονεκτήματαΜεταδότης βίντεο UAV(FDM-660X)
|
|
 |
Προδιαγραφή του UAVΜεταδότης βίντεο
| Διαβίβαση | Συσκευή λήψης εικόνας για τη συλλογή και κωδικοποίηση δεδομένων | Κάμερα |
| Η κύρια μονάδα ελέγχου στέλνει τα κωδικοποιημένα δεδομένα στο FD-610X μέσω της διεπαφής USB ή HSIC | Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
| Το FD-610X στέλνει τα κωδικοποιημένα δεδομένα εικόνας στο λήπτη μέσω της εναέριας διεπαφής. | ||
| Αποδοχή | Το δέκτη FD-610X λαμβάνει τα κωδικοποιημένα δεδομένα εικόνας και στη συνέχεια τα μεταδίδει διαφανώς στην κύρια μονάδα ελέγχου. | |
| Το FD-610X στέλνει δεδομένα στην κύρια μονάδα ελέγχου μέσω USB ή HSIC. | Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
| Αφού η κύρια μονάδα ελέγχου λάβει δεδομένα, εκτελεί αποκωδικοποίηση και προβολή εικόνας. | ||

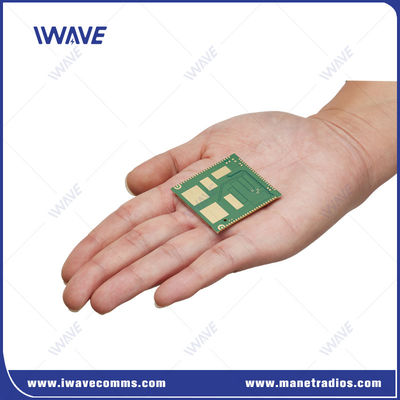

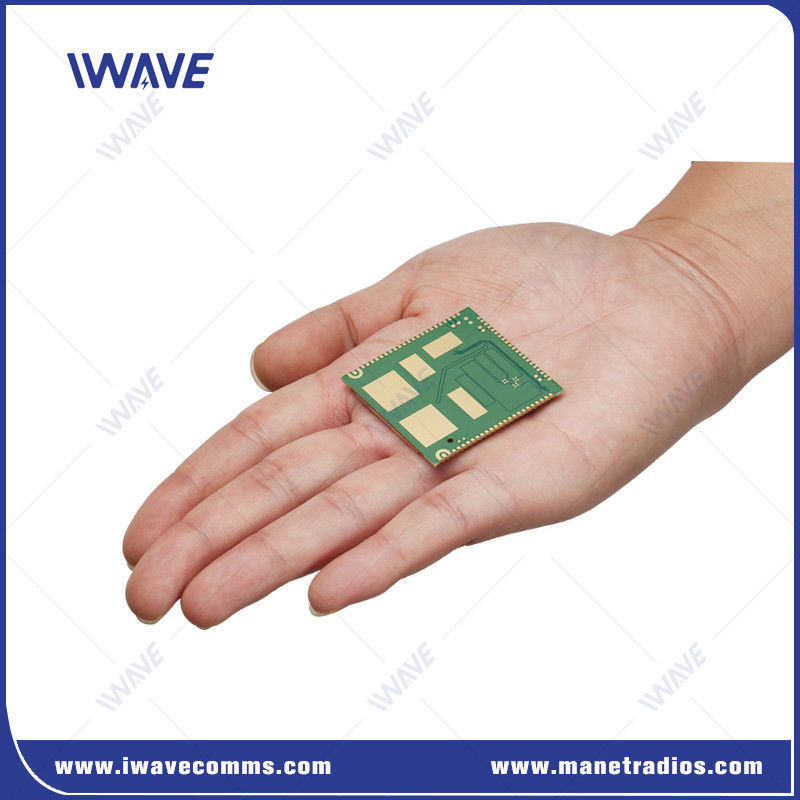

| Μέγεθος PCB | 43.40*45.00*3.00mm | |
| RF | Συχνότητα | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Δύναμη ραδιοκυμάτων | 25 dBm | |
| Αισθησία (Πρόσβαση) |
2.4Ghz ((24415 κανάλι) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Πρόσβαση |
| 1.4Ghz ((14379 κανάλι) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Πρόσβαση | |
| 800Mhz ((8160 κανάλι) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Πρόσβαση | |
| Διασύνδεση | ΔΕΠ | 1 |
| COM-UART | 1 | |
| ΕΣΚΑ | USB 2.0 υψηλής ταχύτητας | |
| ΗΠΑ | USB 2.0 υψηλής ταχύτητας | |
| Ι2C | 1 | |
| ΠΕΔΠ | 6 | |
| JTAG | 1 | |
| Άντενα | 2 |
Συνιστάται από UAV Video Transmitter ((FDM-660X)
TDD OFDM full-duplex ασύρματος δέκτη για βίντεο και δεδομένα σύνδεση
Μέχρι 30Mbps Iperf Throughput @ κανάλι 20MHz
Υποστηρίζει τα δίκτυα σημείο προς σημείο και σημείο προς πολλαπλό σημείο
2 Ethernet και 3 κανάλια σύνδεσης δεδομένων RS232
Ηχοεισαγωγή/εξόδου υποστηρίζεται από εσωτερικό κωδικοποιητή ήχου
Ασύρματος δέκτη μακράς εμβέλειας με ισχύ ραδιοσυχνοτήτων 10W
|
|
