| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-660X |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-10 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/P |

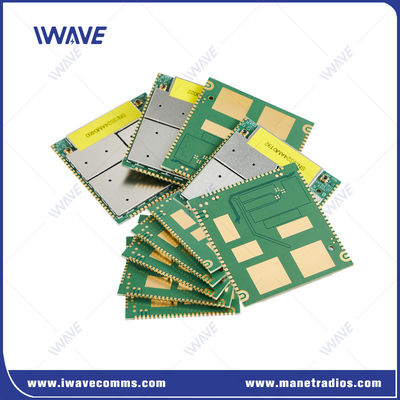

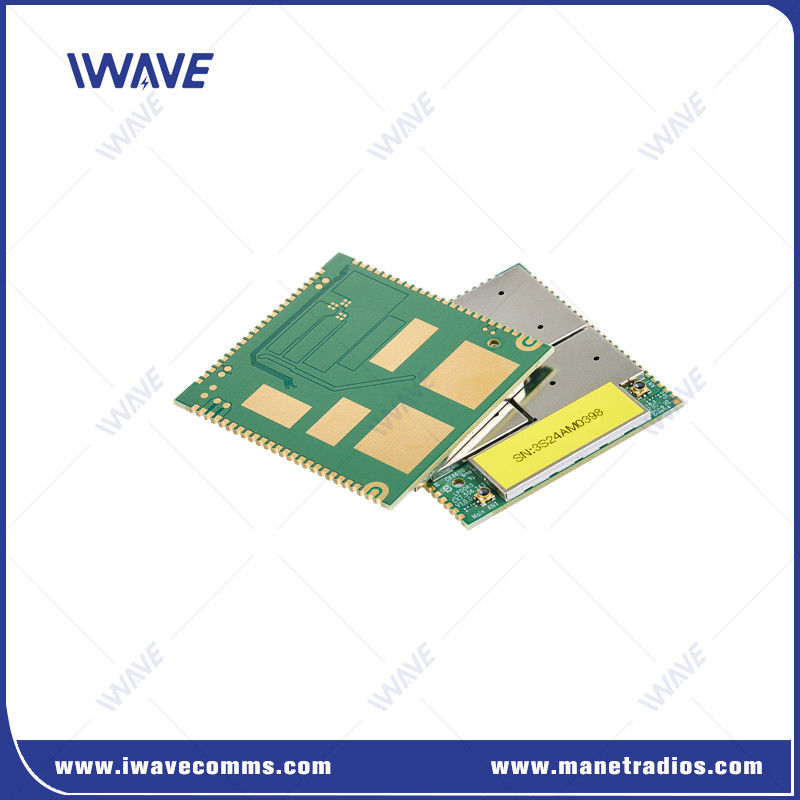

Μονάδα ραδιοτηλεμετρίας μεγάλου βεληνεκούς με συχνότητα άλματος
Εισαγωγή
Ασύρματη λύση IP SoC για UAV, Drones, UGVs και ρομποτικήΤο erformance παρέχει ανοσία πολλαπλών διαδρομών με αποτέλεσμα γρήγορη και σταθερή απόδοση σε εντυπωσιακές αποστάσεις!
Ο ψηφιακός σύνδεσμος δεδομένων FDM-660X είναι μια μικροσκοπική λύση ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης ασύρματης.Το FDM-660X διαθέτει FHSS για την επίτευξη ισχυρής απόδοσης ραδιοσυχνοτήτωνΤο μικροσκοπικό, ελαφρύ και ανθεκτικό σχεδιασμό επιτρέπει στο FDM-660X PTMP SoC Module να είναι ένας ιδανικός υποψήφιος για εφαρμογές ευαίσθητες στο μέγεθος.Οι δυνατότητες μεγάλης εμβέλειας του FDM-660X επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες βίντεο και τηλεμετρίας.
ΠλεονεκτήματαΑσύρματη λύση IP SoC(FDM-660X):
Ελαστική υποστήριξη συχνότητας:Το FDM-660X λειτουργεί στις ζώνες 800 MHz, 1,4 GHz και 2,4 GHz, καλύπτοντας συνολικά 120 MHz φάσματος..
Βελτιωμένη αντι-απαγόρευση και μετριασμός παρεμβολών:Με τη χρήση των τεχνολογιών OFDM και MIMO, μαζί με την προσαρμοστική διαμόρφωση, αυτά τα ραδιόφωνα έχουν σχεδιαστεί για να λειτουργούν βέλτιστα ακόμη και σε δύσκολα περιβάλλοντα υψηλής παρεμβολής.
Προσαρμόσιμες επιλογές καναλιών:Το FDM-660X επιτρέπει στους χρήστες να επιλέγουν από διάφορα πλάτη ζώνης καναλιών (1.4Μικρότερα εύρη ζώνης προσφέρουν μεγαλύτερη εμβέλεια σε βάρος μικρότερης χωρητικότητας δεδομένων.
Επεκτεινόμενη εμβέλεια επικοινωνίας:Το πρόβλημα είναι ότι ηFDM-660Xπροσφέρει αξιόπιστη συνδεσιμότητα έως και 20 χλμ., καθιστώντας το κατάλληλο για επικοινωνία μεγάλης εμβέλειας.
Ελάχιστη καθυστέρησηΜε ένα εξαιρετικά αξιόπιστο κανάλι χαμηλής καθυστέρησης (URLLC), τοFDM-660Xδιασφαλίζει επικοινωνία χαμηλής καθυστέρησης διαχωρίζοντας τα δεδομένα βίντεο από τα σήματα εντολής και ελέγχου, εξασφαλίζοντας αδιάλειπτο βίντεο και ομαλή λειτουργία για τη ρομποτική.
Αδιάλειπτη περιαγωγή:Εξοπλισμένο με τεχνολογία αποφυγής συγκρούσεων, τοFDM-660Xδιασφαλίζει σταθερή συνδεσιμότητα για ταχύτατα κινούμενα χερσαία ρομπότ, όπως τα αυτόνομα κινητά ρομπότ (ΑΜΡ) και τα τετράποδα, ακόμη και σε περιβάλλοντα με γρήγορο ρυθμό.
ΠροδιαγραφήΑσύρματη λύση IP SoC
| Διαβίβαση | Συσκευή λήψης εικόνας για τη συλλογή και κωδικοποίηση δεδομένων | Κάμερα |
| Η κύρια μονάδα ελέγχου στέλνει τα κωδικοποιημένα δεδομένα στο FD-610X μέσω της διεπαφής USB ή HSIC | Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
| Το FD-610X στέλνει τα κωδικοποιημένα δεδομένα εικόνας στο λήπτη μέσω της εναέριας διεπαφής. | ||
| Αποδοχή | Το δέκτη FD-610X λαμβάνει τα κωδικοποιημένα δεδομένα εικόνας και στη συνέχεια τα μεταδίδει διαφανώς στην κύρια μονάδα ελέγχου. | |
| Το FD-610X στέλνει δεδομένα στην κύρια μονάδα ελέγχου μέσω USB ή HSIC. | Φυσική διεπαφή USB/HISC, λογικά εικονική σε κάρτα δικτύου | |
| Αφού η κύρια μονάδα ελέγχου λάβει δεδομένα, εκτελεί αποκωδικοποίηση και προβολή εικόνας. | ||
| Μέγεθος PCB | 43.40*45.00*3.00mm | |
| RF | Συχνότητα | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Δύναμη ραδιοκυμάτων | 25 dBm | |
| Αισθησία (Πρόσβαση) |
2.4Ghz ((24415 κανάλι) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Πρόσβαση |
| 1.4Ghz ((14379 κανάλι) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Πρόσβαση | |
| 800Mhz ((8160 κανάλι) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Πρόσβαση | |
| Διασύνδεση | ΔΕΠ | 1 |
| COM-UART | 1 | |
| ΕΣΚΑ | USB 2.0 υψηλής ταχύτητας | |
| ΗΠΑ | USB 2.0 υψηλής ταχύτητας | |
| Ι2C | 1 | |
| ΠΕΔΠ | 6 | |
| JTAG | 1 | |
| Άντενα | 2 |
Γενικές ερωτήσεις
1Όσον αφορά τη συχνότητα, για τις δοκιμές, θα χρησιμοποιήσουμε 2,4 GHz. Ωστόσο, μπορούμε να αλλάξουμε ζώνες συχνότητας σε 1,4G ή 800Mhz αργότερα αν αλλάξουμε κεραίες στις σωστές;Από όσο κατάλαβα αυτή η μονάδα δεν έχει PA.
Φυσικά. Υποστήριξη.
2Αν αγοράσω μόνο ένα δοκιμαστικό δείγμα χωρίς την πλακέτα PA τι εύρος θα πάρω και είναι δυνατόν να προσθέσω PA αργότερα;
Τι εύρος δείγματος χρειάζεστε;
Μπορούμε να σας προσφέρουμε μια εμβέλεια 1 ~ 150 χλμ. Μπορείτε να προσθέσετε το PA αργότερα αν θέλετε.
Η μονάδα μπορεί να μεταφέρει το σήμα σε απόσταση 150 χλμ. με το PA 10 Watt για να αυξήσει το σήμα.
Αν αγοράσετε μια μονάδα εμβέλειας 15 χλμ, ακόμα και εσείς συν το PA, η εμβέλεια είναι σχεδόν 15 ~ 17 χλμ. Η ισχύς του σήματος και η ικανότητα της αντι-διαταραχής θα αυξηθεί πολύ.
|
|
