| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-6100 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 3-5 εργάσιμες μέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
OEM ασύρματη IP Mesh Module για HD Video Transmission για UAV και UGV
Εισαγωγή
Το FD-6100 παρέχει υψηλής ολοκλήρωσης MESH αυτοοργανωμένη μετάδοση δεδομένων δικτύου, και διαθέτει αυτόματη δικτύωση, αυτόματη δρομολόγηση, αυτόματη διαμόρφωση συχνότητας,αυτόματη επούλωσηΤαυτόχρονα, η χαμηλή κατανάλωση ενέργειας και το μικρό μέγεθός του ικανοποιούν τις ανάγκες ποικιλίας εφαρμογών, όπως η βιομηχανική παραγωγή, η επικοινωνία έκτακτης ανάγκης, η μετάδοση εικόνας, ηΟδηγός χωρίς οδηγό και παρακολούθηση με βίντεο.
Με βάση το ώριμο chipset SOC και το πρότυπο ασύρματης επικοινωνίας TD-LTE, το FD-6100 υποστηρίζει το δίκτυο MESH Ad-Hoc και δεν βασίζεται στο δημόσιο δίκτυο.Χρησιμοποιεί τεχνολογίες OFDM και MIMO για την υποστήριξη πολλαπλών εύρους ζώνηςΗ σχεδίαση της επίπεδης αρχιτεκτονικής συστήματος μπορεί να μειώσει αποτελεσματικά την καθυστέρηση του συστήματος, να βελτιώσει την ικανότητα μετάδοσης του συστήματος για να επιτύχει μεγάλη απόσταση μετάδοσης,μεγάλη χωρητικότητα δεδομένων και ισχυρή ικανότητα κατά των παρεμβολών.
Εφαρμογή
|
|
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10 χιλιόμετρα (αέρος προς το έδαφος) 500 μέτρα-3 χιλιόμετρα (NLOS) | |
| ΑΠΟΤΕΛΕΙΑ | 16 κόμβοι | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC12V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύου είναι αυξημένη, τα δεδομένα ελέγχου διαβιβάζονται κατά προτεραιότητα. |
|
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FD-6100 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να καθορίσετε ο ίδιος τη μορφή. |
||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |

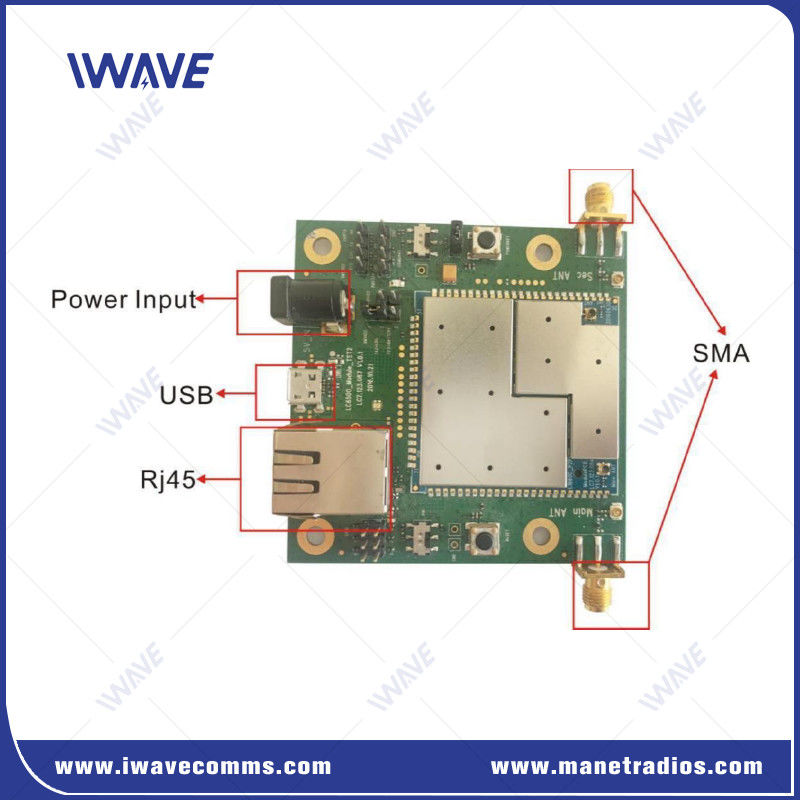

| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |

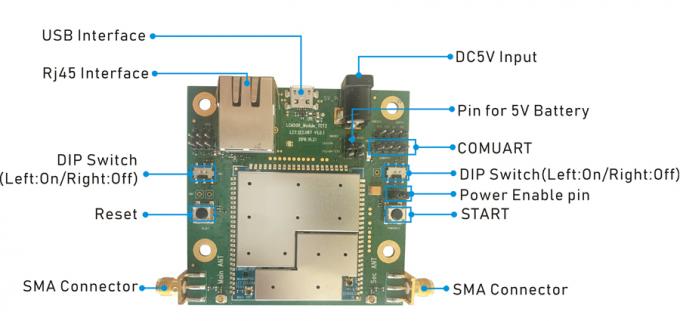

Διασύνδεση
